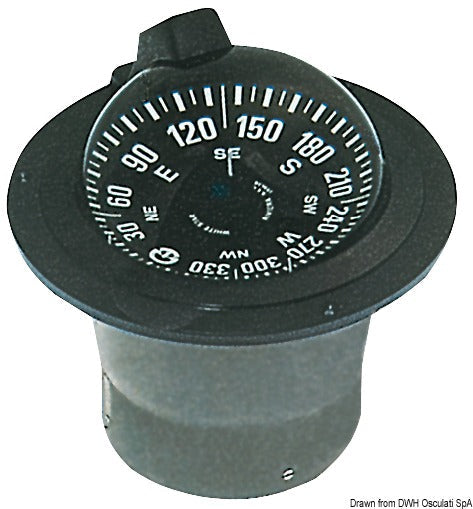

Riviera White Star BW1 5" Einbaukompass ist ein magnetischer Steuerkompass in der Standardversion für den horizontalen, bündigen Einbau. Das Modell verfügt über eine sichtbare Kompassrose von 130 mm, eine 5°-Teilung und wird für Fahrzeuge bis 14 m sowie einen Betrieb unter 25 Knoten empfohlen.
Die schwarze, flache Kompassrose wird von hinten abgelesen und besitzt einen weißen Steuerstrich. Eine interne kardanische Aufhängung stabilisiert den Kompass bei Fahrzeugbewegungen, während die eingebaute manuelle magnetische Kompensation es ermöglicht, lokale magnetische Störeinflüsse zu korrigieren. Ein Blendschutz verbessert die Ablesbarkeit bei wechselnden Lichtverhältnissen.
Die integrierte LED-Beleuchtung ist für 24 V ausgelegt und leuchtet blau. Die Beleuchtung wird mit zwei Drähten angeschlossen; die Netzspannung des Fahrzeugs muss vor dem Anschluss überprüft werden.
Der Kompass hat einen Durchmesser von 180 mm über dem Flansch, einen Gehäuse- und Einbaudurchmesser von 155 mm, eine Gesamthöhe von 182 mm und eine Einbautiefe von 115 mm. Er wird mithilfe der beiliegenden Bohrschablone in einen Ausschnitt in der Konsole, im Deck oder einer anderen horizontalen Fläche montiert. Der Montageort sollte so weit wie möglich von Magnetfeldern und beweglichen eisenhaltigen Teilen entfernt gewählt werden. Nach der Installation muss der Kompass fachgerecht kompensiert werden.
Der Kompass ist mit Shell Sol D/70 flüssigkeitsgefüllt und für einen Temperaturbereich von −30 °C bis +60 °C konstruiert. Eine elastische Membran kompensiert Volumenänderungen der Flüssigkeit und wirkt der Blasenbildung innerhalb dieses Bereichs entgegen. Füllstopfen und Schrauben dürfen nicht gelockert werden; die Kompensatorschrauben müssen mit einem nicht-magnetischen Schraubendreher bedient werden.
Der White Star BW1 wird in Italien hergestellt und ist reparaturfähig. Reparaturen müssen von Riviera durchgeführt werden, um Garantie und Sicherheit zu gewährleisten. Die Herstellergarantie beträgt 3 Jahre ab dem Produktionsdatum, das auf dem Flansch eingeprägt ist. Das Modell unterliegt der MED-Richtlinie 2014/90/EU, jedoch muss ein individuelles MED-Zertifikat separat zusammen mit dem Kompass bestellt werden.
Wichtige FunktionenStandardversion für Fahrzeuge unter 25 Knoten
5"/130 mm schwarze, flache Kompassrose
5°-Teilung und weißer Steuerstrich
Interne kardanische Aufhängung
Integrierte manuelle magnetische Kompensation
Blendschutz
24 V LED-Beleuchtung mit blauem Licht
Horizontaler, bündiger Einbau
Einbaudurchmesser 155 mm
Temperaturbereich von −30 °C bis +60 °C
