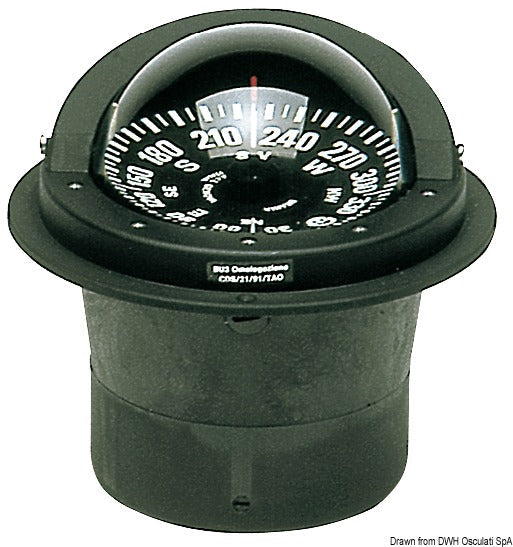

Dieser Riviera White Star BW3 5″ Einbaukompass ist ein flüssigkeitsgefüllter maritimer Magnetkompass für Segelboote. Die Standardvariante verfügt über ein schwarzes Gehäuse, eine schwarze Kompassrose, eine 5°-Teilung sowie ein Heckablesen mit rotem Steuerstrich. Die Konstruktion ist für den horizontalen, bündigen Einbau in Instrumententafeln oder kleinere Steuerstände mit niedrigem Sonnenschutz ausgelegt.
Der sichtbare Durchmesser der Kompassrose beträgt 130 mm. Die interne kardanische Aufhängung hält das Kompasssystem stabil, während die integrierte manuelle Kompensation die Korrektur magnetischer Störeinflüsse durch Bordinstallationen ermöglicht. Eine Antireflexionsblende verbessert die Ablesbarkeit bei wechselnden Lichtverhältnissen.
Die eingebaute blaue LED-Beleuchtung wird über zwei Adern an ein 24-V-System angeschlossen. Der Kompass hat einen maximalen Außendurchmesser von 182 mm, eine Gesamthöhe von 176 mm und eine Einbautiefe von 105 mm. Das untere Einbaugehäuse besitzt einen Außendurchmesser von 152 mm. Die Montage erfordert einen Ausschnitt von Ø 156 mm sowie drei Ø 2 mm Montagelöcher, die in einem Abstand von 120° zueinander und 85,5 mm vom Zentrum angeordnet sind.
Der Montageort sollte so weit wie möglich von Magnetfeldern und beweglichen eisenhaltigen Objekten entfernt gewählt werden. Nach der Installation muss der Kompass von einer autorisierten Fachkraft endkompensiert werden; die Kompensationsschrauben sind mit einem nicht-magnetischen Schraubendreher zu bedienen. Die Serie ist richtungsweisend für Boote bis zu 14 m geeignet.
Der Kompass ist mit Shell Sol D/70 gefüllt und für Stabilität von –30 °C bis +60 °C ausgelegt. Eine elastische Membran gleicht Volumenänderungen der Flüssigkeit aus und verhindert Blasenbildung innerhalb des Temperaturbereichs. Die Konstruktion ist reparaturfähig; die Reinigung erfolgt mit einem weichen, mit Süßwasser angefeuchteten Tuch. Einfüllstopfen und sonstige Schrauben dürfen nicht gelöst werden.
Die White Star 5″-Serie ist gemäß DM 388 vom 29. September 1999 mit der Prototypenzulassung DAP 587/2000 typgeprüft und fällt unter die MED 2014/90/EU für Klasse-B-Kompasse. Ein individuelles MED-Zertifikat muss zusammen mit dem Kompass bestellt werden und kann nicht nachträglich ausgestellt werden. Eine RINA-Prüfung ist auf Anfrage bestellbar. Das Produkt wird in Italien hergestellt und verfügt über 36 Monate Herstellergarantie ab dem auf dem Flansch aufgestempelten Herstellungsdatum.
Wichtige FunktionenFlüssigkeitsgefüllter 5″ Magnetkompass für Segelboote
Bündiger, horizontaler Einbau
Schwarze Kompassrose mit 5°-Teilung
Heckablesung und roter Steuerstrich
Interne kardanische Aufhängung und manuelle Kompensation
Blaue LED-Beleuchtung für 24 V
Ausschnittdurchmesser Ø 156 mm
Stabilitätstemperatur von –30 °C bis +60 °C
Antireflexionsblende und reparaturfähige Konstruktion
Hergestellt in Italien
