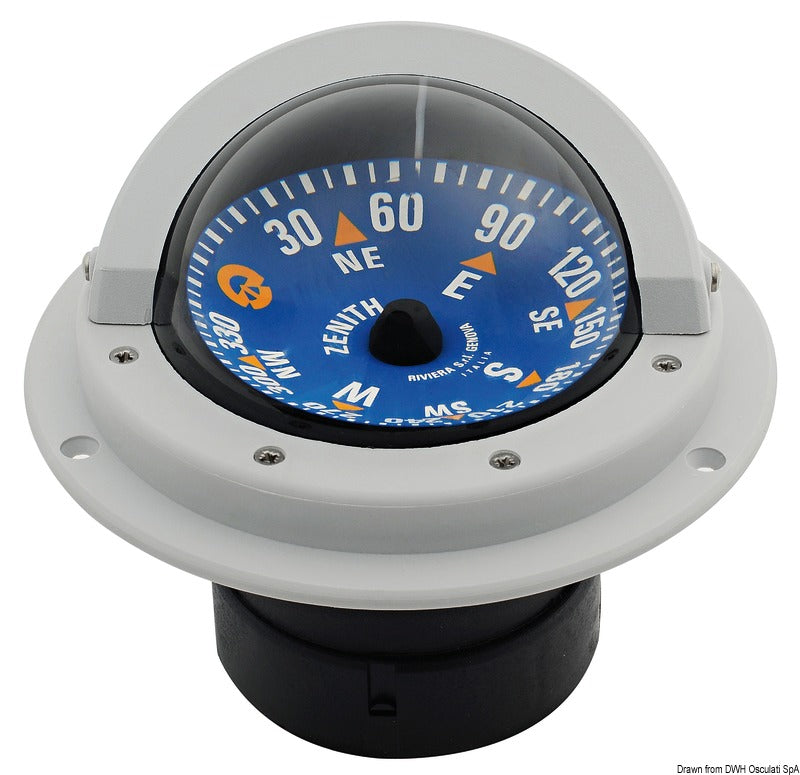

Dette Riviera Zenith 3" indbygningskompas i model BZ1/AVG er et magnetisk marinekompas til vandret, planforsænket montering. Højhastighedsversionen har et fladt, blåt kompaskort til aflæsning ovenfra, gråt hus og en synlig kompaskortdiameter på 80 mm.
Kompaskortet er inddelt i intervaller på 5°. Intern kardansk ophængning stabiliserer aflæsningen, mens antirefleksskærmen reducerer generende refleksioner. Den indbyggede manuelle kompensation gør det muligt at korrigere for magnetisk afvigelse efter installation. Kompasset er afbalanceret til magnetisk zone A.
Kompasset har 12 V belysning. Den væskefyldte konstruktion anvender Shell Sol D/70-kompasvæske og en elastisk membran, som kompenserer for væskens volumenændringer og modvirker bobledannelse. Kompasvæsken er stabil fra −30 °C til +60 °C.
Den udvendige flangediameter er 139 mm, den samlede højde er 121 mm, og indbygningsdybden under monteringsfladen er 65 mm. Den nedre indbygningsdel har en diameter på 89 mm. Monteringen kræver en primær paneludskæring på Ø95 mm, en sideudskæring på 9 × 12,5 mm samt tre fastgørelseshuller på Ø2,5 mm.
Kompasset monteres i et vandret instrumentbord, en konsol eller en anden egnet vandret overflade. Placeringen skal være så langt som praktisk muligt fra magnetfelter, elektrisk udstyr og bevægelige jernholdige genstande. Efter installation skal kompasset kompenseres af en fagkyndig kompasjusterer. Kompensatorskruerne justeres med en ikke-magnetisk skruetrækker; påfyldningspropper og øvrige skruer må ikke løsnes.
Konstruktionen er fuldt reparerbar og fremstillet i Italien. Garantiperioden er 36 måneder fra fremstillingsdatoen ved korrekt installation og anvendelse. Rengøring foretages med en blød klud fugtet med ferskvand.
Vigtige funktionerMagnetisk marinekompas til vandret, planforsænket indbygning
Model BZ1/AVG i højhastighedsversion
Fladt, blåt kompaskort med 5° graduering
Synlig kompaskortdiameter på 80 mm
Gråt hus og antirefleksskærm
Intern kardansk ophængning og manuel kompensation
12 V belysning
Udvendig diameter 139 mm og indbygningsdybde 65 mm
Paneludskæring Ø95 mm
Afbalanceret til magnetisk zone A
