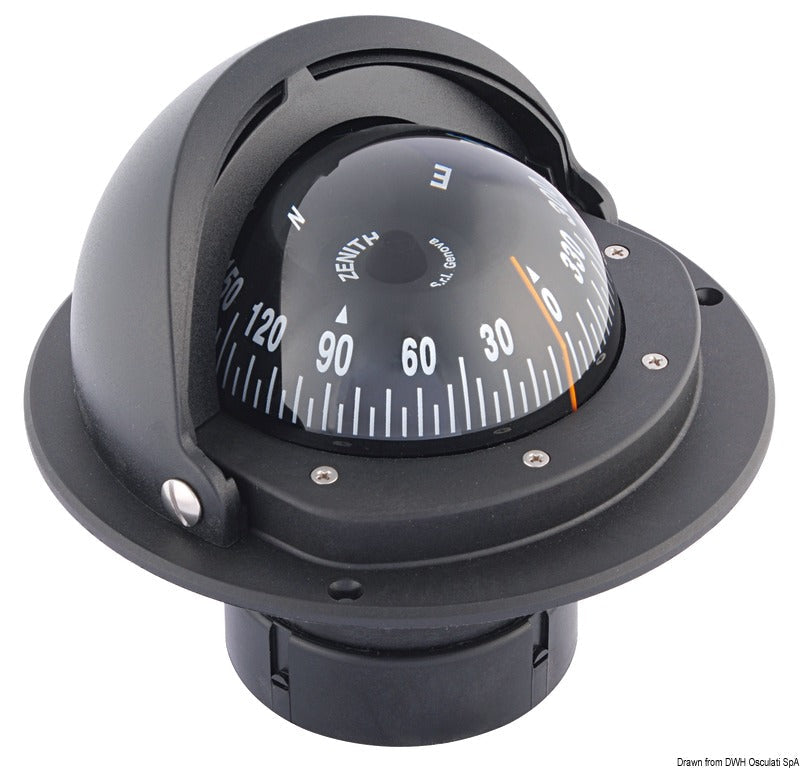

Dieser Riviera Zenith 3" Einbaukompass mit teleskopierbarem Blendschutz ist ein magnetischer Marinekompass für die waagerechte, bündige Montage. Die AV-Variante verfügt über eine direkte Frontablesung, eine schwarze Kompassrose und ein schwarzes Gehäuse. Die Konstruktion ist sowohl für niedrige als auch für hohe Geschwindigkeiten ausgelegt, einschließlich Geschwindigkeiten von über 25 Knoten.
Die sichtbare Kompassrose hat einen Durchmesser von 80 mm und eine Teilung von 5°. Ein roter Steuerstrich ermöglicht das direkte Ablesen des Schiffskurses. Der Kompass verfügt über eine kardanische Aufhängung und eine integrierte manuelle Kompensation, sodass die Anzeige nach der Installation justiert werden kann. Die Standardausführung ist für die Ausgleichszone A kalibriert.
Der teleskopierbare Blendschutz schirmt die Kompassrose ab und verbessert die Ablesbarkeit bei wechselnden Lichtverhältnissen. Die integrierte LED-Beleuchtung wird an 12 V angeschlossen und ermöglicht das Ablesen bei Dunkelheit. Die Bordspannung muss vor dem Anschließen der LED-Kabel überprüft werden.
Der größte Außendurchmesser von Abdeckung und Flansch beträgt 152 mm, während die Gesamthöhe 131 mm beträgt. Die Tiefe unter dem Montageflansch beträgt 65 mm und das untere Einbaugehäuse hat einen Durchmesser von 89 mm. Der primäre kreisförmige Montageausschnitt beträgt Ø 95 mm, ergänzt durch einen seitlichen Ausschnitt von 9 × 12,5 mm. Die zugehörige Bohrschablone sollte zur Platzierung der Schrauben- und Kabellöcher verwendet werden.
Der Kompass muss so weit wie möglich von Magnetfeldern und beweglichen eisenhaltigen Gegenständen entfernt montiert werden. Nach der Montage muss die manuelle Kompensation fachgerecht und in Übereinstimmung mit den geltenden maritimen Vorschriften durchgeführt werden. Die Kompensationsschrauben werden mit einem nicht-magnetischen Schraubendreher reguliert.
Die Kompassflüssigkeit ist das erdölbasierte Shell Sol D/70 und ist von −30 °C bis +60 °C stabil. Eine elastische Membran gleicht Volumenänderungen der Flüssigkeit aus und wirkt der Blasenbildung innerhalb des Temperaturbereichs entgegen. Einfüllstopfen und sonstige Schrauben dürfen nicht gelöst werden. Die Reinigung erfolgt mit einem weichen, mit Süßwasser befeuchteten Tuch. Die Zenith-Serie wird in Italien hergestellt und ist so konstruiert, dass der Kompass vom Hersteller repariert werden kann.
Zenith-Kompasse der Klasse B sind gemäß MED 2014/90/EU typgeprüft. Falls ein individuelles MED-Zertifikat erforderlich ist, muss dieses gleichzeitig mit dem Kompass bestellt werden und kann nicht nach der Lieferung ausgestellt werden.
Wichtige FunktionenDirekte Frontablesung mit schwarzer Kompassrose und schwarzem Gehäuse
80 mm sichtbare Kompassrose mit 5°-Teilung
Roter Steuerstrich und kardanische Aufhängung
Integrierte manuelle Kompensation
12 V LED-Beleuchtung
Teleskopierbarer Blendschutz
Waagerechte bündige Montage mit Ø 95 mm Ausschnitt
Geeignet für niedrige und hohe Geschwindigkeiten, auch über 25 Knoten
Temperaturbereich von −30 °C bis +60 °C
