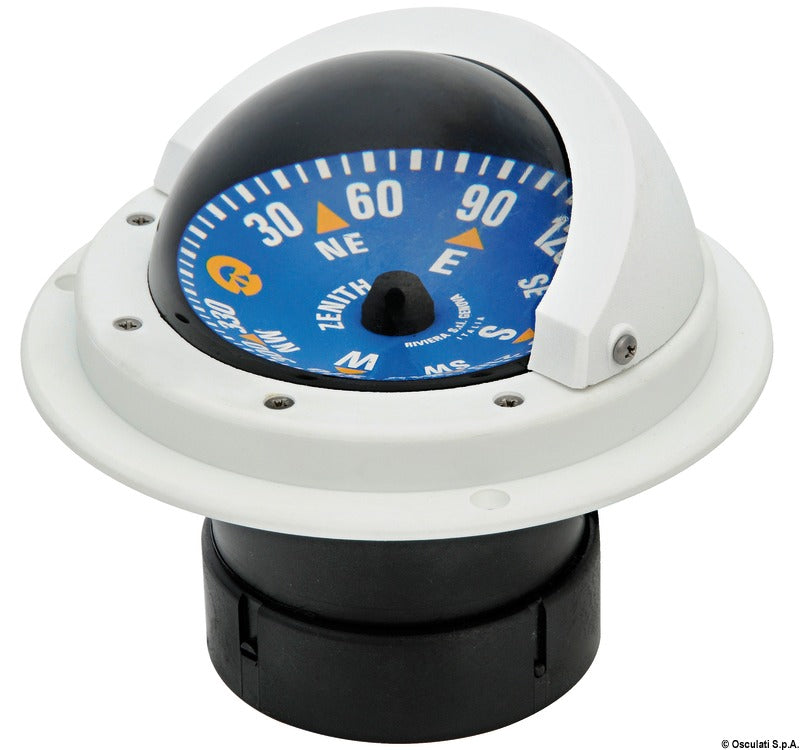

Dieser Riviera Zenith 3″ Einbau-Magnetkompass des Modells BZ1/AVB ist ein Hochgeschwindigkeits-Steuerkompass für die maritime Kursanzeige. Die Variante verfügt über eine blaue, flache Kompassrose, ein weißes Gehäuse und eine 12-V-LED-Beleuchtung. Die sichtbare Kompassrose hat einen Durchmesser von 80 mm und eine Skalenteilung von 5°.
Der Kompass ist für die horizontale bündige Montage in ein Armaturenbrett, eine Konsole oder eine andere geeignete horizontale Fläche ausgelegt. Die flache Kompassrose wird von oben abgelesen, während die interne kardanische Aufhängung die Anzeige bei Bootsbewegungen stabilisiert. Ein integrierter Blendschutz verbessert die Ablesbarkeit bei wechselnden Lichtverhältnissen.
Das Gehäuse hat einen maximalen Außendurchmesser von 139 mm über dem Flansch und eine Gesamthöhe von 121 mm. Die Höhe über der Montagefläche beträgt 65 mm, und der untere zylindrische Einbauteil hat einen Durchmesser von 89 mm. Der korrekte Ausschnitt ist nach der beiliegenden modellspezifischen Bohrschablone auszuführen; der Durchmesser von 89 mm darf nicht ohne Prüfung der Schablone als endgültiges Ausschnittmaß verwendet werden.
Die High-Speed-Ausführung ist für die Bootsnavigation bestimmt und für Rümpfe bis 8 m empfohlen. Die Beleuchtung wird an eine 12-V-Anlage angeschlossen. Der Montageort sollte so weit wie möglich von Magnetfeldern und beweglichen eisenhaltigen Gegenständen entfernt sein, da diese die Kompassanzeige beeinflussen können.
Der Kompass verfügt über eine eingebaute manuelle Kompensation und ist standardmäßig für die Kompasszone A kalibriert. Nach der Montage sollte die Kompensation von einer qualifizierten Fachkraft durchgeführt werden. Das Modell ist gemäß dem italienischen DM 388 vom 29. September 1999 zugelassen und gehört zu einem MED 2014/90/EU-zertifizierten Kompasstyp; ein individuelles MED-Zertifikat muss bei Bedarf zusammen mit dem Produkt bestellt werden.
Die Konstruktion ist reparaturfähig, Reparaturen müssen jedoch von Riviera durchgeführt werden, um Sicherheit und Garantie zu gewährleisten. Die Herstellergarantie beträgt 3 Jahre. Zur allgemeinen Pflege wird der Kompass mit einem weichen, mit Süßwasser befeuchteten Tuch gereinigt.
Wichtige FunktionenHigh-Speed-Modell BZ1/AVB
Blaue, flache Kompassrose und weißes Gehäuse
80 mm sichtbare Kompassrose mit 5°-Teilung
12-V-LED-Beleuchtung
Horizontale bündige Montage
Interne kardanische Aufhängung
Eingebaute manuelle Kompensation
Empfohlen für Rümpfe bis 8 m
Max. Außendurchmesser über Flansch: 139 mm
Gesamthöhe: 121 mm
