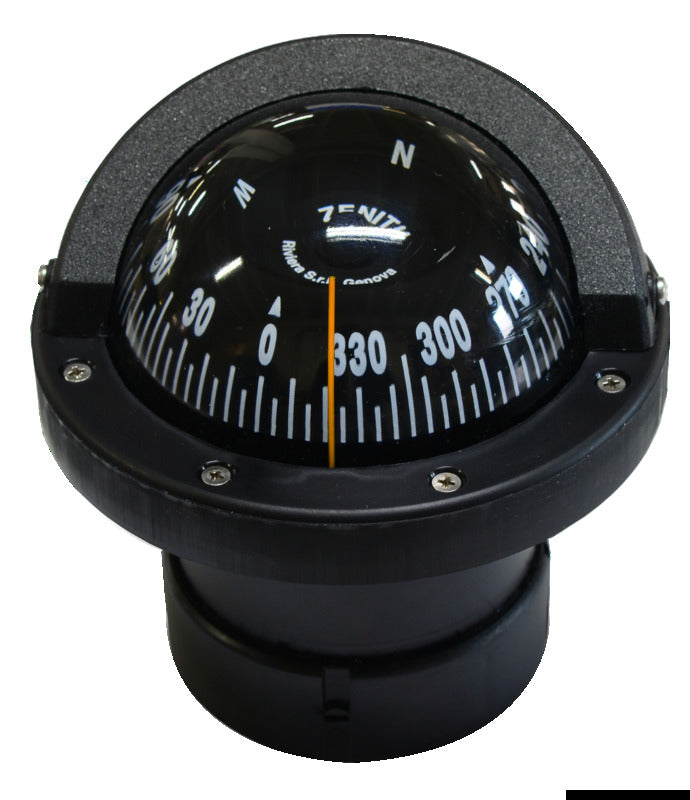

Riviera Zenith BZ1 Slim 3″ Einbaukompass ist ein magnetischer Marinekompass mit flacher, von oben ablesbarer schwarzer Kompassrose und schwarzem Gehäuse. Er ist für die horizontale, bündige Montage im Instrumentenbrett von Segel- und Motorbooten von ca. 6–11 Metern konzipiert, einschließlich normaler und schneller Fahrzeuge.
Die sichtbare Kompassrose hat einen Durchmesser von 80 mm und eine Graduierung von 5°. Die Kursanzeige arbeitet magnetisch ohne elektronische Stromversorgung, während die integrierte blaue LED-Beleuchtung an 12 V angeschlossen wird. Eine eingebaute manuelle Kompensation ermöglicht die Korrektur magnetischer Einflüsse nach der Installation.
Der Kompass verfügt über eine interne doppelte kardanische Aufhängung, die den Einfluss von Roll- und Stampfbewegungen des Fahrzeugs reduziert. Die Kompassflüssigkeit ist Shell Sol D/70, und eine elastische Membran kompensiert Volumenänderungen der Flüssigkeit, um Blasenbildung im Temperaturbereich von −30 °C bis +60 °C zu verhindern. Die Standardkalibrierung gilt für die magnetische Zone A.

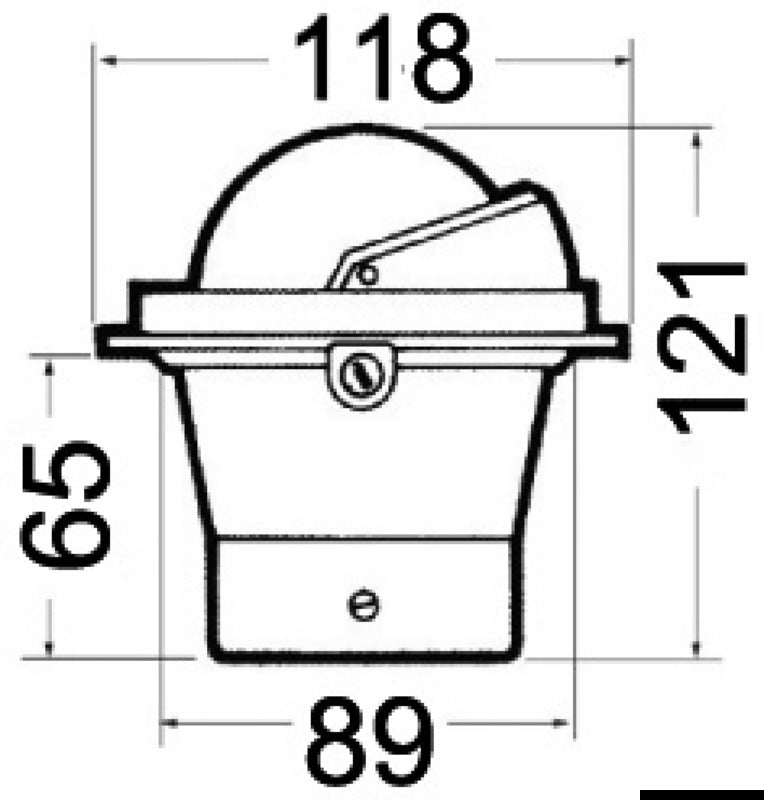

Der Außenflansch misst Ø119 mm, die Gesamthöhe beträgt 120,7 mm und die Einbautiefe 55,7 mm. Die transparente Kuppel besteht aus Polycarbonat mit Beständigkeit gegen UV-Strahlung, Stöße und Kratzer. Eine abnehmbare Antireflexkappe verbessert die Ablesbarkeit und bietet Zugang zu den Befestigungsschrauben.
Zur Installation werden die Seitenschrauben gelöst, sodass die Antireflexkappe angehoben und entfernt werden kann. Der Kompass muss mit den beiden dafür markierten Schrauben befestigt werden; die anderen Schrauben dürfen nicht gelöst werden. Überprüfen Sie, ob die Bordspannung 12 V beträgt, bevor die LED-Kabel angeschlossen werden. Nach der Montage sollte der Kompass professionell kompensiert und so weit wie praktisch möglich von Magnetfeldern und beweglichen eisenhaltigen Objekten entfernt platziert werden.
Der Kompass wird mit einem weichen, mit Süßwasser angefeuchteten Tuch gereinigt. Füllstopfen und interne Schrauben dürfen nicht gelöst werden, und die Kompensatorschrauben müssen mit einem nicht-magnetischen Schraubendreher eingestellt werden. Das Modell ist reparaturfähig, aber interne Reparaturen müssen vom Hersteller durchgeführt werden. Die Garantie beträgt 36 Monate ab Produktionsdatum gemäß den geltenden Garantiebedingungen. Der Kompasstyp ist nach der MED-Richtlinie 2014/90/EU typgeprüft; ein individuelles MED-Zertifikat muss zusammen mit dem Produkt bestellt werden.
Wichtige FunktionenFlache, von oben ablesbare schwarze Kompassrose
80 mm sichtbare Kompassrose mit 5°-Graduierung
12 V blaue LED-Beleuchtung
Interne doppelte kardanische Aufhängung
Integrierte manuelle Kompensation
Horizontale, bündige Einbaumontage
Außendurchmesser Ø119 mm
Gesamthöhe 120,7 mm und Einbautiefe 55,7 mm
Polycarbonatkuppel und abnehmbare Antireflexkappe
Für Segel- und Motorboote von ca. 6–11 Metern
