Diese vertikale Kabeldurchführung aus Edelstahl 316 von Scanstrut ist das Modell DS21A-S für die wasserdichte Führung eines Kabels mit einem Außendurchmesser von Ø 4–9 mm durch Deck, Dach oder eine andere Montagefläche. Sie ist für die vertikale Kabeleinführung oberhalb der Wasserlinie vorgesehen und besitzt die Schutzklasse IP68.
Die Konstruktion ermöglicht es, ein Kabel mit bereits montiertem Stecker durch die Fläche zu führen, ohne das Kabel durchtrennen oder den Stecker demontieren zu müssen. Die Durchführung akzeptiert Stecker mit einem Durchmesser von bis zu Ø 21 mm. Die geteilten Kabeldichtungen können um das Kabel gelegt werden, während eine Blinddichtung die individuelle Anpassung an den Kabeldurchmesser ermöglicht.

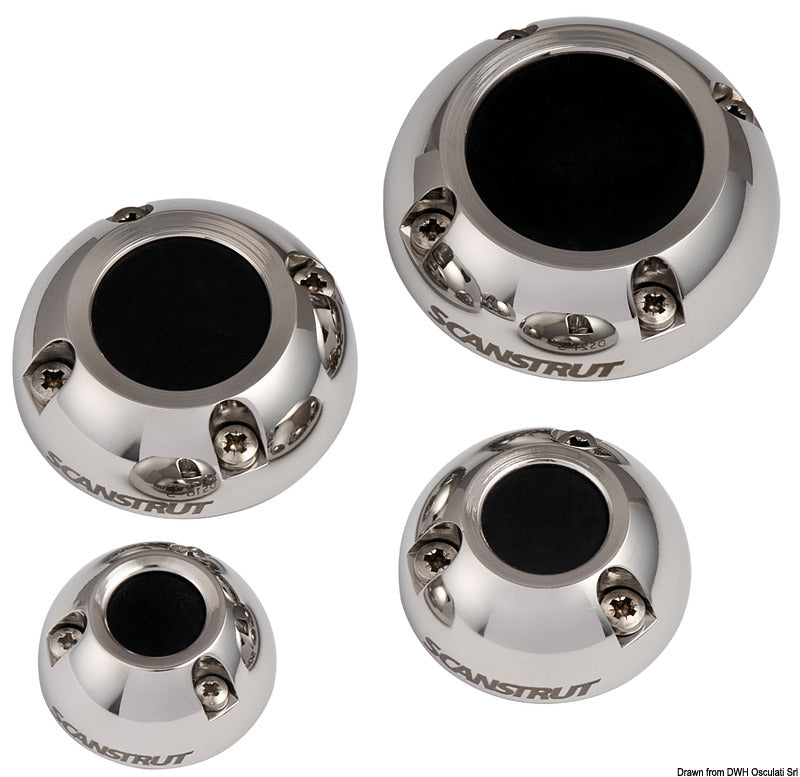

Die kuppelförmige Abdeckung ist aus seewasserbeständigem Edelstahl AISI 316 gefertigt. Das abgerundete Profil ohne scharfe Kanten schützt die Konstruktion vor Stößen und reduziert das Risiko, dass sich Tauwerk verfängt. Die Materialien sind korrosionsbeständig und UV-stabil für den Einsatz in maritimen und Außenbereichen.
Die Abdichtung besteht aus einer konischen Innendichtung und einer wasserdichten 3M-Bodendichtung. Im Lieferumfang sind vier Kabeldichtungen enthalten: eine mit Ø 4 mm Loch, eine mit Ø 5 mm Loch, eine mit Ø 7 mm Loch sowie eine Blinddichtung zum individuellen Bohren. Die Blinddichtung kann vor dem Bohren tiefgekühlt werden; das Bohrloch sollte ca. 1–2 mm größer als der Kabeldurchmesser sein. Es darf keine Dichtmasse direkt auf die Kabeldichtung aufgetragen werden.

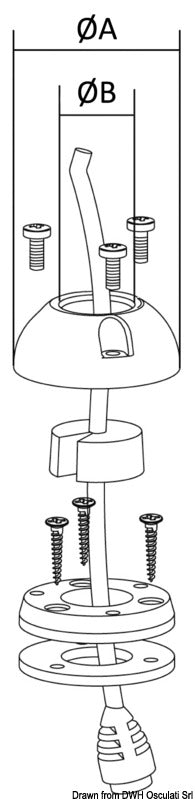

Die Durchführung wird über drei Montagepunkte auf der Oberfläche befestigt und erfordert ein Durchführungsloch von Ø 21 mm. Der Basisdurchmesser beträgt Ø 45,7 mm, der größte Außendurchmesser der Abdeckung beträgt Ø 49 mm und die Höhe über der Montagefläche beträgt 20,5 mm. Eingelassene Muttern in der Basis erleichtern die Montage sowie die wiederholte Demontage und Remontage. Im Lieferumfang sind drei selbstschneidende Schrauben Nr. 6 × 16 sowie drei M4 × 10 Schrauben zur Verbindung von Gehäuse und Basis enthalten.
Zur Montage werden Ø 2,5 mm Vorbohrungen in weichen Materialien wie Sperrholz und Ø 3 mm Vorbohrungen in harten Materialien wie Acryl oder Hartholz empfohlen. Die Kabeldurchführung darf nicht unterhalb der Wasserlinie installiert werden. Das Produkt wird mit 3 Jahren Herstellergarantie geliefert.
Wichtige FunktionenFür ein Kabel mit Durchmesser Ø 4–9 mm
Maximaler Steckerdurchmesser: Ø 21 mm
IP68-wasserdichte Konstruktion
Kuppelförmige Abdeckung aus Edelstahl AISI 316
Geteilte Dichtungen ermöglichen Montage ohne Steckerdemontage
Vier Kabeldichtungen inklusive, darunter eine Blinddichtung
Aufbaumontage mit Ø 21 mm Durchführungsloch
Drei Montagepunkte und mitgeliefertes Befestigungsmaterial
Darf nur oberhalb der Wasserlinie montiert werden
3 Jahre Herstellergarantie
