Scanstrut vertikale Kabeldurchführung aus grauem Kunststoff, Modell DS21B-P, ist eine wasserdichte Decksdurchführung für die vertikale Führung eines Kabels mit einem Durchmesser von 9–14 mm. Sie ist unter anderem für Antennen-, Navigationslicht- und Elektronikkabel geeignet und darf nicht unterhalb der Wasserlinie montiert werden.
Die geteilte Kabeldichtung ermöglicht die Montage der Durchführung um ein vorhandenes Kabel herum, ohne den Stecker zu demontieren oder abzuschneiden. Ein Stecker oder Anschluss mit einem Durchmesser von bis zu 21 mm kann durch das Montageloch geführt werden. Im Lieferumfang enthalten sind Dichtungseinsätze mit vorgebohrten Löchern von 9, 11 und 13 mm sowie ein Blindstopfen zur individuellen Anpassung.

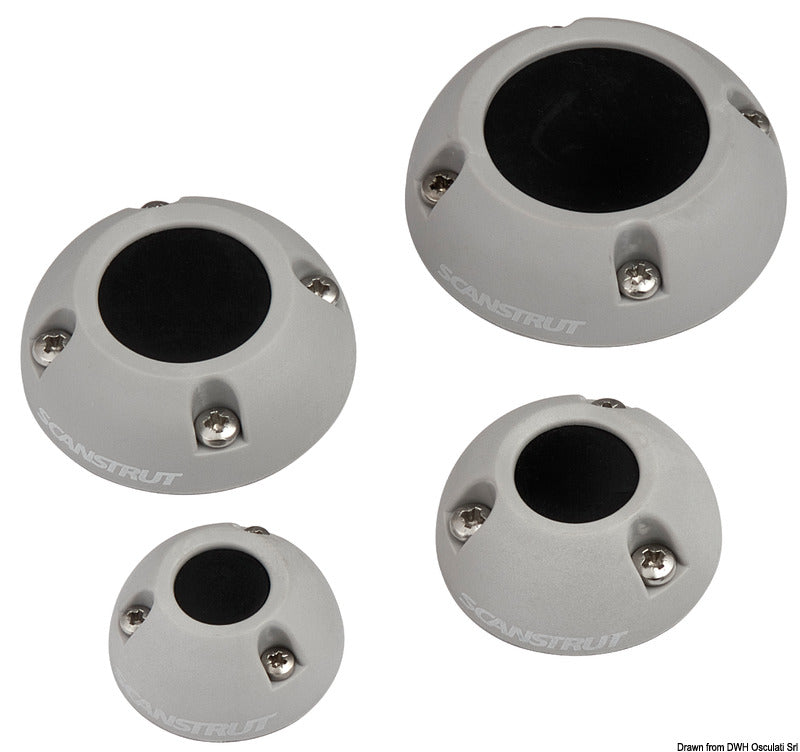

Das kuppelförmige Gehäuse besteht aus schlagfestem, UV-beständigem und verschleißfestem grauem Kunststoff. Das abgerundete Profil ohne scharfe Kanten reduziert das Risiko, dass sich Leinen verhaken, und schützt gleichzeitig die Kabeldurchführung. Die Befestigungsteile sind aus 316 Edelstahl gefertigt; eine wasserdichte 3M-Bodendichtung ist im Lieferumfang enthalten.

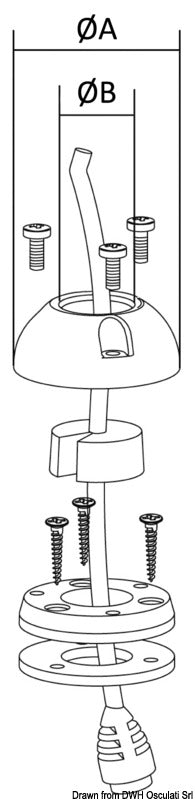

Die Durchführung hat einen Außendurchmesser von 49 mm, eine Höhe von 20,5 mm und einen Montagefuß mit einem Durchmesser von 45,7 mm. Die Aufputzmontage erfordert ein Durchgangsloch von 21 mm. Drei selbstschneidende No. 6 × 16-Schrauben sind im Lieferumfang enthalten, und die im Sockel integrierten Muttern ermöglichen eine wiederholte Demontage und Wiedermontage.
Zur Anpassung wird der vorgebohrte Einsatz gewählt, der dem Kabeldurchmesser am nächsten kommt. Der Blindstopfen kann etwa 1–2 mm größer als das Kabel gebohrt werden. Dichtungsmasse wird nicht direkt auf die Dichtungseinsätze aufgetragen, während bei der Installation Silikon im Befestigungsbereich verwendet wird. Die Kabeldurchführung bildet eine IP68-zertifizierte Abdichtung und wird mit 3 Jahren Herstellergarantie geliefert.
Wichtige FunktionenFür ein Kabel mit Ø 9–14 mm
Maximaler Stecker- oder Anschlussdurchmesser: 21 mm
Montage ohne Demontage vorhandener Stecker
Vier Dichtungseinsätze: Ø 9, 11 und 13 mm sowie einer ohne Bohrung
Schlagfester, UV-beständiger und verschleißfester grauer Kunststoff
Befestigungsteile aus 316 Edelstahl
Außendurchmesser: 49 mm
Höhe über der Montagefläche: 20,5 mm
Aufputzmontage in einem 21-mm-Durchgangsloch
IP68-zertifizierte Abdichtung
