Wasserdichte Scanstrut Flip Pro Einbausteckdose in dieser Ausführung ist eine kompakte 12-V-DC-Steckdose für den Einbau in Paneele auf Booten und anderen mobilen Installationen. Die Steckdose ist für Standard-12-V-Zigarettenanzünder- und Zubehörstecker ausgelegt und verfügt über eine rote LED-Betriebsanzeige.
Die Steckdose wird an ein 12-V-DC-System mit einer zulässigen Eingangsspannung von 10–15 V DC angeschlossen. Sie liefert bis zu 10 A und hat eine maximale Leistung von 150 W. Der Standby-Verbrauch beträgt 0,01 W. Bei der Installation in einem 24-V-System ist ein separater Spannungswandler erforderlich.

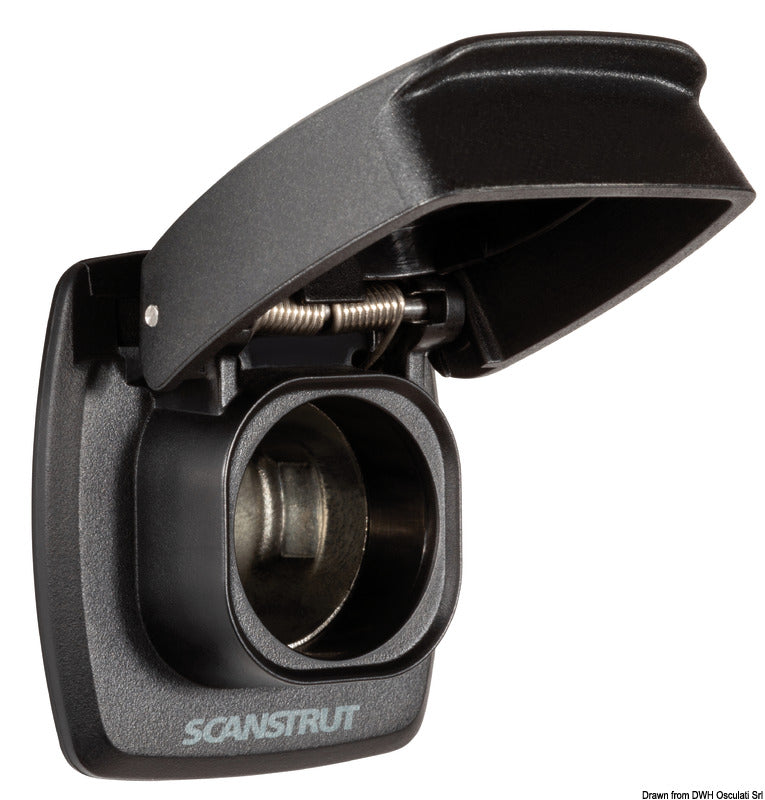

Der federbelastete Deckel hält die Steckdose bei Nichtgebrauch geschlossen und bietet bei korrekter Montage auf einer flachen, glatten und nicht porösen Oberfläche einen IPX4-Schutz auf der Vorderseite. Der Deckel kann in offener Position arretiert werden, sodass er nicht auf den angeschlossenen Stecker oder das Kabel drückt. Die Konstruktion ist UV-beständig und verfügt über eine korrosionsbeständige Beschichtung, ein Scharnier und eine Feder aus 316-Edelstahl sowie interne Kontakte aus einer vernickelten Kupferlegierung.
Der Frontflansch misst 68,1 × 51,0 mm und steht 19,7 mm von der Montageebene hervor. Die rückseitige Einbautiefe beträgt 42,4 mm. Das Gehäuse hat einen Durchmesser von Ø30,2 mm und wird in einen Ausschnitt von Ø32 mm montiert. Das Produkt kann in Paneele mit einer Stärke von 3–25 mm eingebaut werden.
Die Steckdose kann von hinten mit dem Sicherungsring befestigt oder von vorne mit dem mitgelieferten Frontmontagerahmen und vier 6 × 20-mm-Schrauben montiert werden. Bei der Frontmontage wird in weichen Materialien wie Sperrholz ein Vorbohren mit 2,5 mm und in harten Materialien wie Glasfaser mit 3,0 mm empfohlen. Schrauben- und Vorbohrlöcher müssen mit Silikon abgedichtet werden, und der elektrische Anschluss erfolgt über einen 6,3 × 0,8 mm Flachsteckanschluss.
Der Lieferumfang umfasst die 12-V-Steckdose, Dichtung, Sicherungsring, Frontmontagerahmen und vier Montageschrauben. Kabelquerschnitt und Sicherung sind entsprechend der Belastung, Kabellänge und dem Spannungsabfall zu wählen. Die Steckdose muss oberhalb der Wasserlinie montiert werden und darf nicht an Stellen installiert werden, an denen sie untergetaucht werden kann, oder in gefährlichen und brennbaren Atmosphären wie einem Motorraum.
Wichtige Funktionen12-V-DC-Steckdose für Standard-Zigarettenanzünder- und Zubehörstecker
Zulässige Eingangsspannung: 10–15 V DC
Maximaler Strom: 10 A
Maximale Leistung: 150 W
IPX4 an der Vorderseite bei geschlossenem Deckel
Federbelasteter, offen arretierbarer Deckel
Ø32 mm Montageausschnitt
Für Paneelstärken von 3–25 mm
Rote LED-Betriebsanzeige
CE-, RoHS- und UKCA-gekennzeichnet
