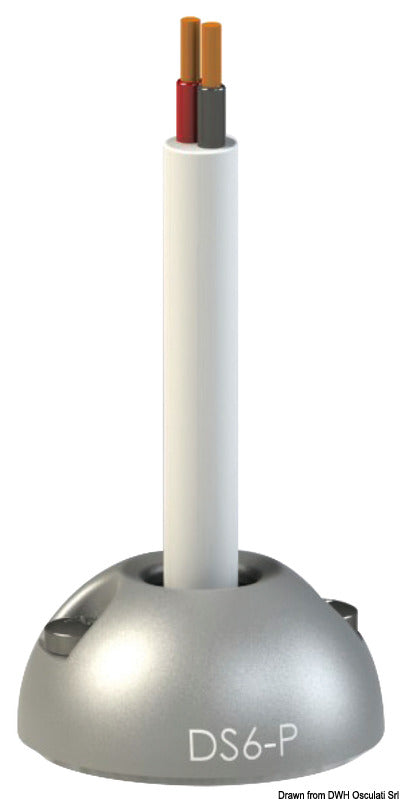

Diese wasserdichte Scanstrut Kabeldurchführung ist das Modell DS6-P für die vertikale Durchführung eines Kabels mit einem Außendurchmesser von 2–6 mm. Die kompakte Kabeldurchführung wird verwendet, um Kabel von unter anderem Antennen, Navigationslichtern, Solarpanelen, Beleuchtung und anderer Elektronik durch Decks, Dächer oder eine ähnliche Montagefläche zu führen.
Die runde, kuppelförmige Kappe besteht aus schlagfestem Kunststoff mit einer grauen Satin-Oberfläche. Das abgerundete Profil weist keine scharfen Kanten auf, was das Risiko verringert, dass sich Leinen, Füße oder andere Ausrüstungsgegenstände verfangen. Die Konstruktion bietet gleichzeitig einen zusätzlichen mechanischen Schutz für den Kabeldurchgang. Das Material ist UV-beständig und für den langfristigen Einsatz im Freien ausgelegt.
Die Abdichtung erfolgt durch einen konischen Kabeleinsatz und eine geschlossenzellige Basisdichtung zur Montagefläche hin. Im Lieferumfang sind sechs Kabeleinsätze enthalten: ein Blindstopfen sowie vorgeformte Einsätze für Ø 2, 3, 4, 5 und 6 mm. Die geteilte Dichtungslösung ermöglicht es, die Durchführung um ein Kabel herum zu montieren, ohne den Kabelstecker demontieren zu müssen, sofern der Stecker durch die verfügbare Ø 6 mm Öffnung passt.

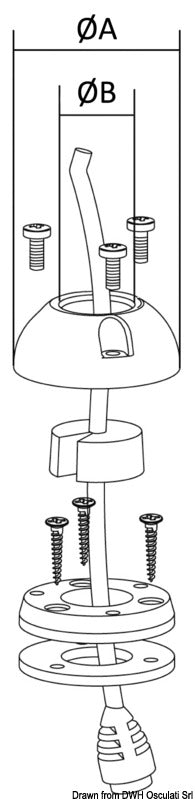

Die Kappe hat einen maximalen Außendurchmesser von Ø 30 mm, während die Basis und die Dichtung Ø 27 mm messen. Die Montage erfordert ein Ø 6 mm Kabelloch. Die Basis wird mit drei mitgelieferten selbstschneidenden Schrauben Nr. 4 × 16 befestigt und die Kappe mit drei M3 × 10 Bolzen montiert. Integrierte Gewindepunkte erleichtern den Zusammenbau und ermöglichen eine wiederholte Demontage und Wiedermontage.
Beim Vorbohren werden Ø 2 mm in weichen Materialien wie Sperrholz und Ø 2,5 mm in harten Materialien wie Glasfaser, Acryl und Hartholz empfohlen. Wählen Sie den Kabeleinsatz, der dem tatsächlichen Durchmesser des Kabels am nächsten kommt. Der Blindstopfen kann angepasst werden, indem man ihn vor dem Bohren einfriert und ein Loch bohrt, das etwa 1–2 mm größer als das Kabel ist, sodass sich das Material nach dem Auftauen eng um das Kabel zieht.
Die Kabeldurchführung muss über der Wasserlinie montiert werden und ist nicht für die Installation unter der Wasserlinie vorgesehen. Der Lieferumfang umfasst die kuppelförmige Kappe, Basis, Basisdichtung, sechs Kabeleinsätze, drei M3 × 10 Bolzen und drei selbstschneidende Schrauben Nr. 4 × 16. Das Produkt wird mit drei Jahren Garantie geliefert.
Wichtige FunktionenVertikale Kabeldurchführung für ein Kabel Ø 2–6 mm
Runde, kuppelförmige Konstruktion ohne scharfe Kanten
Schlagfester und UV-beständiger Kunststoff mit grauer Satin-Oberfläche
Maximaler Außendurchmesser: Ø 30 mm
Montageloch für Kabel: Ø 6 mm
Sechs Kabeleinsätze inklusive: Blindstopfen sowie Ø 2, 3, 4, 5 und 6 mm
Konische Kabelabdichtung und geschlossenzellige Basisdichtung
Befestigungsschrauben und Montagebolzen enthalten
Zur Montage über der Wasserlinie
Drei Jahre Garantie
