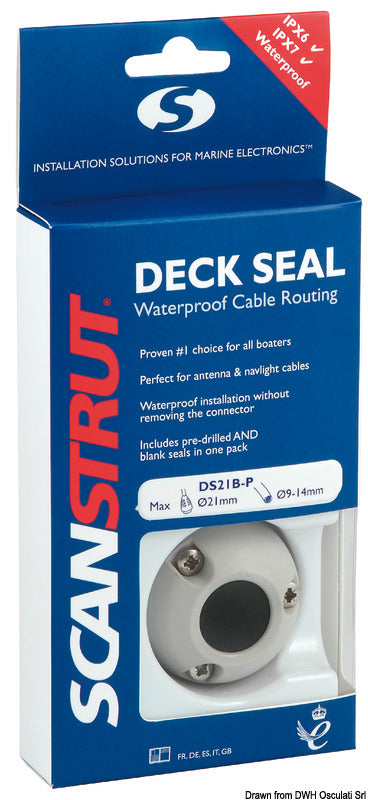

Scanstrut vertikale Kabeldurchführung aus grauem Kunststoff ist ein Paket mit 10 wasserdichten Durchführungen zur vertikalen Führung eines Kabels durch Deck, Dach oder eine entsprechende Montagefläche. Diese DS21B-P-Variante ist für Kabel mit einem Außendurchmesser von 9–14 mm ausgelegt und ermöglicht die Durchführung eines montierten Steckers mit einem Durchmesser von bis zu 21 mm.
Der geteilte Dichtungseinsatz ermöglicht die Montage der Durchführung um ein bestehendes Kabel, ohne dass der Endstecker zuvor demontiert werden muss. Der konische Einsatz wird im Gehäuse komprimiert und bildet einen dichten Abschluss um das Kabel, während die Bodendichtung zwischen der Durchführung und der Montagefläche abdichtet. Die Konstruktion entspricht der Schutzart IPX7.

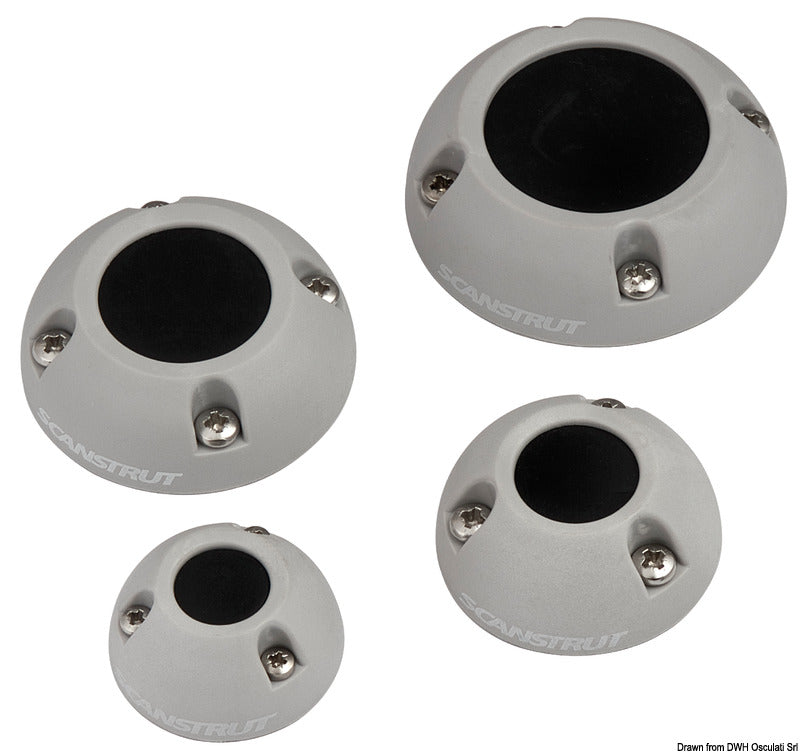

Das Gehäuse besteht aus schlagfestem, UV-beständigem grauem Kunststoff und hat eine niedrige, abgerundete Kuppelform ohne scharfe Kanten. Die Form schützt die Kabeldurchführung vor Wassereinwirkung und reduziert das Risiko, dass Leinen, Füße oder andere Ausrüstungsgegenstände an der Durchführung hängen bleiben oder diese beschädigen. Die Befestigungen bestehen aus rostfreiem AISI 316 Edelstahl und der Boden ist mit einer wasserdichten 3M-Dichtung versehen.

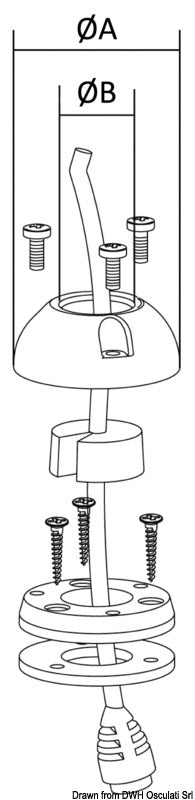

Die Durchführung hat einen Außendurchmesser von 49 mm, einen Durchmesser an der Montagebasis von 45,7 mm und eine Montagehöhe von 20,5 mm. Die Montage erfordert ein Ø 21 mm Durchgangsloch. Es werden drei selbstschneidende Schrauben Nr. 6 × 16 sowie 3 M4 × 10 Bolzen verwendet. Integrierte Muttern und Gewindeverbindungen ermöglichen es, die Durchführung wiederholt zu demontieren und erneut zu montieren.
Jede Durchführung wird mit vorgebohrten Dichtungseinsätzen für Kabel mit Ø 9 mm, Ø 11 mm und Ø 13 mm sowie einem ungebohrten Einsatz geliefert, der an andere Kabeldurchmesser innerhalb des Bereichs angepasst werden kann. Der ungebohrte Einsatz kann vor dem Bohren eingefroren werden; das Bohrloch sollte etwa 1–2 mm größer als der Kabeldurchmesser sein, damit der Einsatz nach dem Auftauen dicht um das Kabel schließt. Auf dem Gummieinsatz wird kein Dichtungsmittel direkt verwendet, während Silikon um die Befestigungspunkte herum eingesetzt werden kann.
Die Durchführung kann unter anderem für Antennen-, Navigationslicht- und Elektronikkabel verwendet werden. Sie ist für die Installation über der Wasserlinie konzipiert und darf nicht unter der Wasserlinie montiert werden. Das Produkt wird mit 3 Jahren Herstellergarantie geliefert. Eine entsprechende graue Einzelstück-Variante finden Sie unter der Art.-Nr. 14.172.09.
Wichtige FunktionenPaket mit 10 vertikalen Kabeldurchführungen
Für ein Kabel mit einem Durchmesser von Ø 9–14 mm
Durchgang für montierte Stecker bis zu Ø 21 mm
Wasserdichte Konstruktion mit Schutzart IPX7
Schlagfester und UV-beständiger grauer Kunststoff
Niedrige, abgerundete Kuppel ohne scharfe Kanten
Außendurchmesser 49 mm und Montagehöhe 20,5 mm
Ø 21 mm Montageloch
Vorgebohrte und ungebohrte Dichtungseinsätze
Befestigungen aus rostfreiem AISI 316 Edelstahl
Zur Montage über der Wasserlinie
