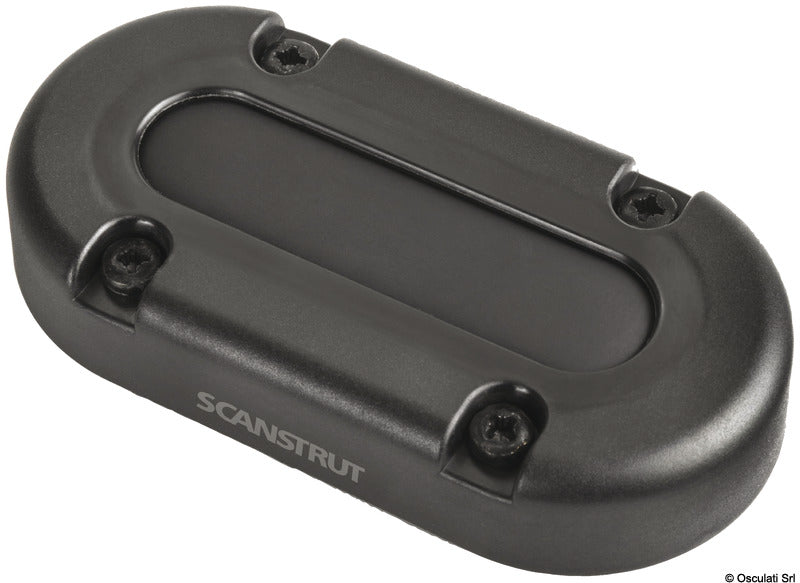

Scanstrut vertikale Kabeldurchführung für mehrere Kabel ist eine oberflächenmontierte Kabelabdichtung für die wasserdichte Verlegung mehrerer Kabel durch Decks, Dächer oder andere Montageflächen. Das schwarze Kunststoffmodell DS-MULTI-P-BLK fasst mehrere Kabeldurchlässe in einer Installation zusammen und eignet sich für Kabel von unter anderem Navigationsgeräten, Antennen, Solarmodulen, Leuchten und anderer auf Deck oder Dach montierter Elektronik.
Der mitgelieferte Dichtungseinsatz wird ohne vorgebohrte Kabellöcher geliefert und an das jeweilige Kabelarrangement angepasst. Es können Löcher für Kabel mit einem Durchmesser von bis zu 15 mm gebohrt werden. Der Abstand zwischen den Kabellöchern muss mindestens 4 mm betragen, und der Abstand von einem Loch zum Rand der Dichtung muss mindestens 1,5 mm betragen.
Die Konstruktion ermöglicht es, die Kabel durch die Montagefläche zu führen, ohne bestehende Stecker oder Klemmenverbindungen demontieren zu müssen. Kabelstecker mit einem Durchmesser von bis zu 18 mm können durch die Installation geführt werden. Die Kabeldurchführung ist nach IPX7 klassifiziert und schützt den Kabeldurchlass vor Wassereintritt.
Das Gehäuse besteht aus schlagfestem und UV-beständigem schwarzem Kunststoff für den maritimen und Außenbereich. Das angegebene zweidimensionale Maß beträgt 99 × 48 mm. Das Produkt wird vertikal auf die Durchführungsfläche montiert und mit einer Dichtung geliefert, die entsprechend den Kabeldurchmessern gebohrt wird.
Zum Bohren kann der Dichtungseinsatz auf ca. −18 °C eingefroren werden, um saubere Löcher zu erhalten. Für weiche Materialien wie Sperrholz wird eine 2,5-mm-Vorbohrung verwendet, während Glasfaser, Hartholz und Acryl eine 3-mm-Vorbohrung erfordern. Bei der Montage in Metall werden eine 4-mm-Vorbohrung und Senkkopfschrauben von mindestens M4 × 12 mm mit Unterlegscheibe und Sicherungsmutter verwendet.
Wichtige FunktionenVertikale, oberflächenmontierte Kabeldurchführung für mehrere Kabel
Kabeldurchmesser bis zu 15 mm
Kabelsteckerdurchmesser bis zu 18 mm
Kabel können ohne Demontage der Stecker hindurchgeführt werden
Nicht vorgebohrter Dichtungseinsatz zur individuellen Anpassung
Wasserdichtigkeit: IPX7
Schlagfester und UV-beständiger schwarzer Kunststoff
Modell: DS-MULTI-P-BLK
