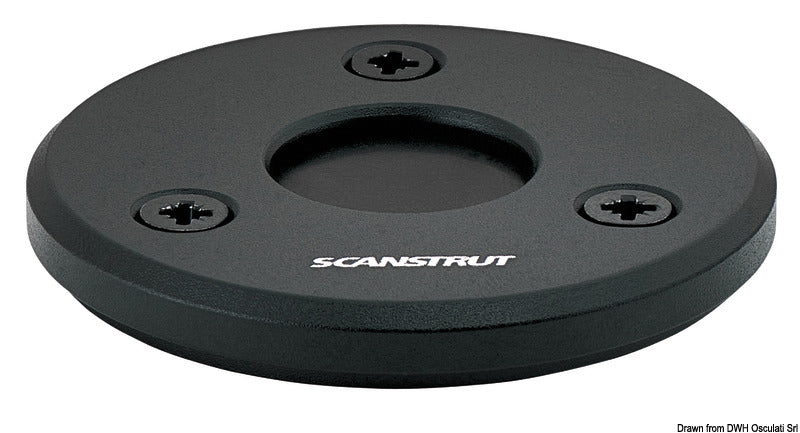

Diese Scanstrut Low Profile Kabeldurchführung, Modell DS-LP-16-BLK, wurde für die wasserdichte Durchführung eines einzelnen Kabels mit einem Außendurchmesser von 2-8 mm durch Decks, Dächer oder andere Montageflächen entwickelt. Die schwarze Kabeldurchführung ist aus eloxiertem Aluminium in Marinequalität gefertigt und verfügt über die Schutzart IP68.

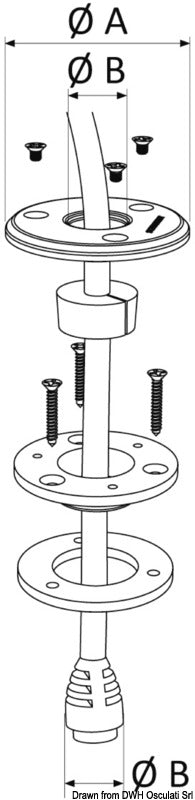

Der geteilte, konische Dichteinsatz ermöglicht das Durchführen eines Kabels, ohne dass der vorhandene Stecker vorher demontiert werden muss. Die Konstruktion nimmt Stecker und Anschlüsse mit einem Außendurchmesser von bis zu 16 mm auf. Eine geschlossenzellige Basisdichtung dichtet zur Montagefläche hin ab, und unverlierbare Muttern ermöglichen eine mehrfache Demontage und Wiedermontage der Durchführung.
Die Low-Profile-Konstruktion verlagert die Dichtungstechnologie unter die Montagefläche und sorgt für eine sichtbare Profilhöhe von nur 5 mm. Das ist 73 % niedriger als beim Standardmodell DS16-P-BLK. Der Außendurchmesser beträgt 49,9 mm, und die Durchführung kann sowohl vertikal als auch horizontal montiert werden.
Die Montage erfordert einen zentralen Ausschnitt von Ø 25 mm und verfügt über drei Befestigungspunkte. Die Kabeldurchführung kann unter anderem in Sperrholz, Glasfaser, Hartholz, Acryl, Stahl und Aluminium montiert werden. Marine-Dichtungsmasse ist um die Kabeldurchführung selbst nicht erforderlich; die Installationsanleitung weist jedoch auf den punktuellen Einsatz von Silikon bei den Montageschrauben hin.
Im Lieferumfang enthalten sind vorgebohrte Dichteinsätze für Kabel mit Ø 2, 4 und 7 mm sowie ein ungebohrter Einsatz, der an den jeweiligen Kabeldurchmesser angepasst werden kann. Das Paket enthält außerdem Deckel, Basis, Basisdichtung, drei Schrauben Nr. 4 × 19 mm und drei versenkte M3 × 5 mm Schrauben. Die Konstruktion ist UV- und korrosionsbeständig und eignet sich für Marineinstallationen sowie andere Außenanwendungen, einschließlich Kabel für Solarmodule, Lichtbalken, Lampen und deckmontierte Elektronik.
Das Produkt wird mit einer 3-Jahres-Garantie geliefert.
Wichtige FunktionenFür ein Kabel mit Durchmesser Ø 2-8 mm
Durchlass für Stecker und Anschlüsse bis Ø 16 mm
IP68-zertifizierte wasserdichte Kabeldurchführung
Schwarzes eloxiertes Aluminium in Marinequalität
Außendurchmesser: Ø 49,9 mm
Sichtbare Profilhöhe: 5 mm
Montageausschnitt: Ø 25 mm
Kann vertikal oder horizontal montiert werden
Vier Dichteinsätze im Lieferumfang enthalten
3 Jahre Garantie
