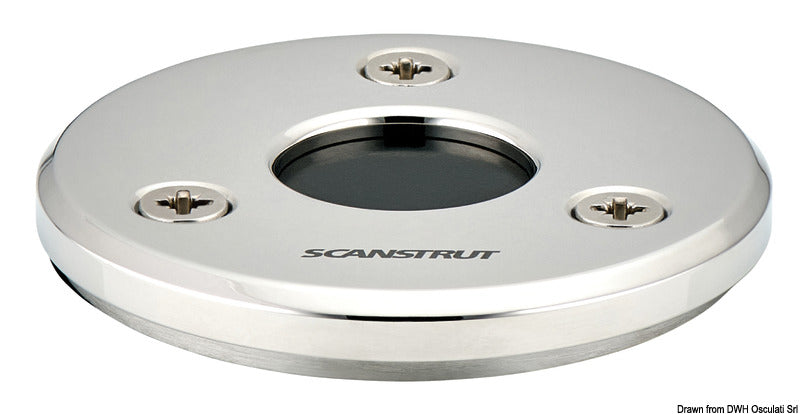

Diese Scanstrut Low Profile Kabeldurchführung Modell DS-LP-16-S ist eine wasserdichte Kabelverschraubung aus poliertem 316-Edelstahl für die Durchführung eines einzelnen runden Kabels mit einem Durchmesser von 2–8 mm. Sie ist für die Deck- und Paneelmontage konzipiert und kann unter anderem für Solarmodulkabel, Beleuchtung, Radar und andere an Deck oder auf dem Dach montierte elektrische Geräte verwendet werden.
Der geteilte, konische Dichteinsatz ermöglicht das Durchführen eines Kabels mit vormontiertem Stecker durch die Montagefläche, ohne den Stecker demontieren zu müssen. Der maximale Durchmesser des Steckers oder Anschlusses darf bis zu 16 mm betragen. Die Konstruktion verfügt über Sicherungsmuttern und Gewindeteile, die eine wiederholte Demontage und Montage ermöglichen.
Die Kabeldurchführung ist IP68-zertifiziert und UV-beständig. Die Dichtungstechnik wird unter der Montagefläche platziert, sodass die sichtbare Profilhöhe nur 5 mm beträgt. Das Außenmaß beträgt Ø 49,9 mm, und die Installation erfordert ein zentrales Montageloch von Ø 25 mm sowie drei Befestigungspunkte. Sie kann sowohl auf horizontalen als auch auf vertikalen Flächen montiert werden.

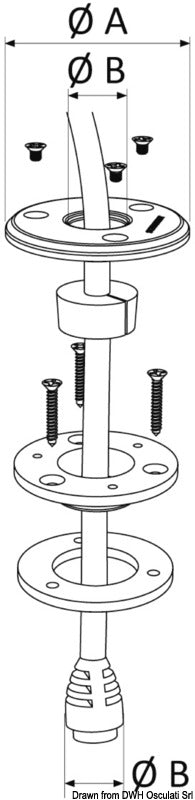

Im Lieferumfang sind vier Dichteinsätze enthalten: einer mit Ø 2 mm Loch, einer mit Ø 4 mm Loch, einer mit Ø 7 mm Loch sowie ein ungebohrter, selbst zu bohrender Einsatz. Der ungebohrte Einsatz kann an Kabel mit einem Durchmesser von 2–8 mm angepasst werden. Das Paket enthält außerdem das Oberteil, das Unterteil, eine geschlossenzellige Bodendichtung, drei Nr. 4 × 19 mm Schrauben und drei M3 × 5 mm Senkkopfschrauben.
Die Bodendichtung sorgt für eine Abdichtung gegenüber der Montagefläche, sodass keine Dichtungsmasse unter der Kabeldurchführung selbst erforderlich ist. Die Montageanleitung empfiehlt jedoch die Verwendung von Silikon an den drei Befestigungslöchern bei der Installation. Das Produkt wird mit 3 Jahren Herstellergarantie geliefert.
Wichtige FunktionenFür ein Kabel mit Ø 2–8 mm
Max. Stecker- oder Anschlussdurchmesser: Ø 16 mm
IP68-wasserdicht und UV-beständig
Polierter 316-Edelstahl
Außendurchmesser: 49,9 mm
Sichtbare Profilhöhe: 5 mm
Montageloch: Ø 25 mm
Montage ohne Demontage des vormontierten Steckers
Vier Dichteinsätze im Lieferumfang enthalten
Horizontal oder vertikal montierbar
