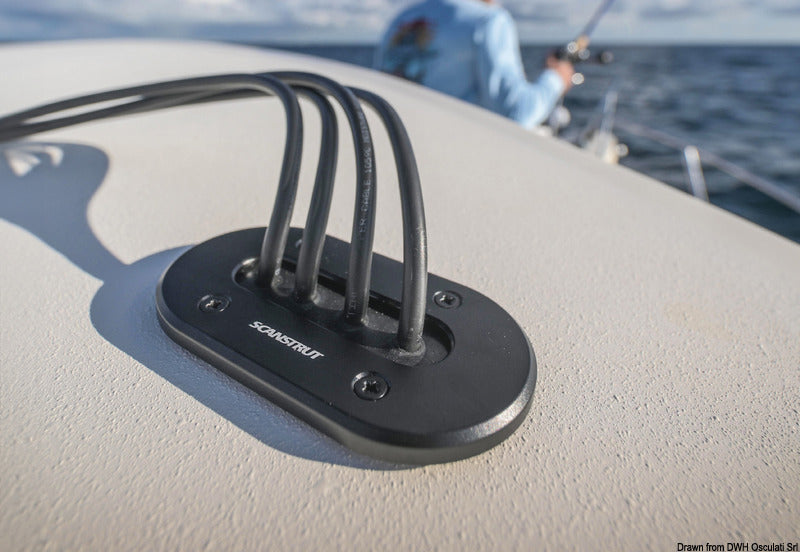

Diese Scanstrut Low Profile wasserdichte Kabeldurchführung, Modell DS-LP-MULTI-S, ist für die Durchführung mehrerer elektrischer Kabel durch Decks, Dächer, Schotten oder andere geeignete Montageflächen vorgesehen. Sie kann für Kabel mit einem individuellen Durchmesser von bis zu Ø15 mm verwendet werden und eignet sich unter anderem für Marineelektronik, Solarpaneele, Beleuchtung sowie andere auf Decks oder Dächern montierte Ausrüstung.

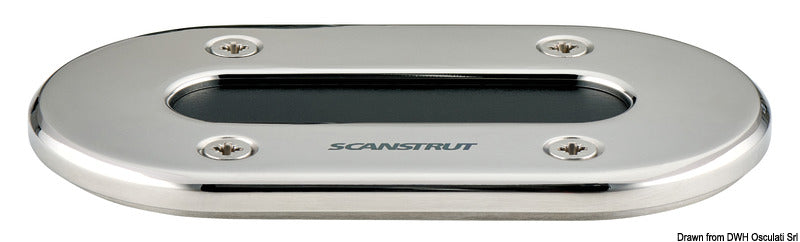

Die Kabeldurchführung ist aus seewasserbeständigem 316er-Edelstahl mit silberfarbenem Finish gefertigt. Die Konstruktion ist IP68-zertifiziert, UV-beständig und für eine 100 % wasserdichte Installation entwickelt. Eine geschlossenzellige Basisdichtung und ein konischer, bearbeitbarer Dichtungsstopfen sorgen für die Abdichtung, ohne dass ein herkömmliches Bett aus Marine-Dichtmasse erforderlich ist.

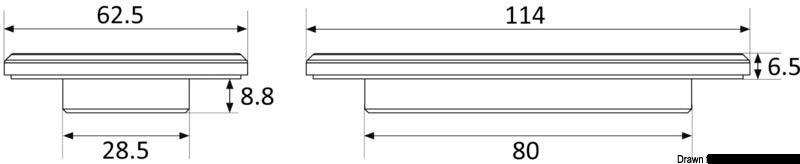

Die Low-Profile-Konstruktion verlagert einen wesentlichen Teil der Dichtung unter die Montagefläche und reduziert die Gesamtaufbauhöhe um 71 % im Vergleich zu einem Standardprofil. Die sichtbare Höhe beträgt 6,5 mm, während die Konstruktion 8,8 mm unter die Montagefläche ragt. Die Außenmaße betragen 114 × 62,5 mm, und die Durchführung kann sowohl vertikal als auch horizontal montiert werden.
Der mitgelieferte Blind-Dichtungsstopfen wird entsprechend der konkreten Kabelkonfiguration gebohrt. Der Bohrdurchmesser muss dem Kabeldurchmesser plus 1,5 mm entsprechen, wobei mindestens 4 mm zwischen den Kabellöchern sowie 1,5 mm Material vom Kabelloch bis zum Rand des Stopfens verbleiben müssen. Die Durchführung kann je nach Kabeldurchmesser und Anordnung der Löcher bis zu fünf Kabel aufnehmen; dies bedeutet nicht, dass fünf Kabel mit je Ø15 mm montiert werden können. Stecker und Konnektoren müssen einen Durchmesser von unter Ø18,5 mm aufweisen.
Der Montageausschnitt wird mit zwei Ø35-mm-Löchern mit einem Achsabstand von 51,5 mm hergestellt, woraufhin das Material zwischen den Löchern entfernt wird. Die Befestigungsmethode wird an das Montagematerial angepasst: Ø2,5-mm-Pilotlöcher für weiche Materialien, Ø3 mm unter anderem für Glasfaser, Hartholz und Acryl sowie Ø4-mm-Löcher und M4-Befestigung bei der Montage in Metall. Integrierte Gewindeteile erleichtern die wiederholte Demontage und Wiedermontage.
Der Lieferumfang umfasst Oberteil, Unterteil, bearbeitbaren Dichtungsstopfen, Dichtung, vier Nr. 6 × 19 mm Schrauben und vier M4 × 6 mm Senkschrauben. Das Produkt wird mit 3 Jahren Herstellergarantie geliefert.
Wichtige FunktionenWasserdichte Low-Profile-Durchführung für mehrere Kabel
Kabel mit individuellem Durchmesser bis Ø15 mm
Stecker und Konnektoren unter Ø18,5 mm
IP68-zertifiziert und UV-beständig
Seewasserbeständiger 316er-Edelstahl
Außenmaße: 114 × 62,5 mm
Sichtbare Höhe: 6,5 mm
Montage mit zwei Ø35 mm Ausschnittlöchern
Kann vertikal oder horizontal montiert werden
Modell: DS-LP-MULTI-S
