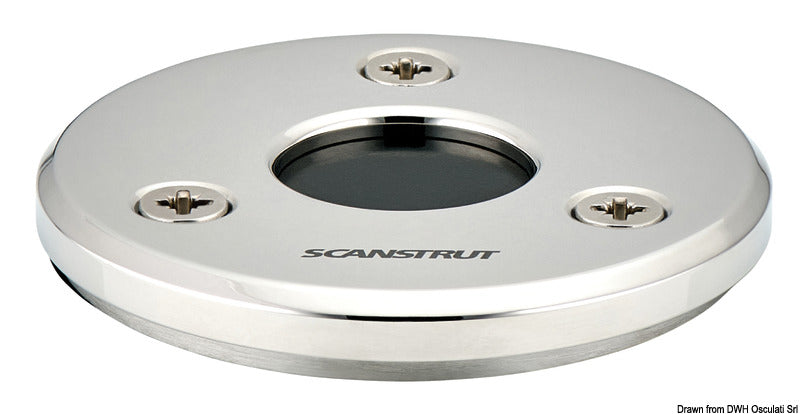

Diese Scanstrut Low Profile Kabeldurchführung, Modell DS-LP-30-S, schafft eine IP68-zertifizierte Abdichtung um ein Kabel mit einem Durchmesser von 9–14 mm. Die Konstruktion ermöglicht das Durchführen eines bereits montierten Steckers oder Kabelendstücks mit einem Durchmesser von bis zu 30 mm.
Der teilbare, konische Dichtungseinsatz kann um das Kabel gelegt werden, sodass der Stecker normalerweise nicht demontiert oder abgeschnitten werden muss. Vier Dichtungseinsätze sind im Lieferumfang enthalten: drei vorgebohrte Einsätze mit Ø 9, Ø 11 und Ø 13 mm sowie ein Blindstopfen, der auf den jeweiligen Kabeldurchmesser gebohrt werden kann. Beim Bohren des Blindstopfens sollte ein Bohrdurchmesser verwendet werden, der etwa 1,5 mm größer ist als der Kabeldurchmesser, während der zugelassene Kabelbereich des Produkts weiterhin Ø 9–14 mm beträgt.
Das Oberteil besteht aus seewasserbeständigem 316-Edelstahl mit silberfarbenem, poliertem Finish. Die Kabeldurchführung hat einen Außendurchmesser von 75,6 mm und eine sichtbare Profilhöhe von nur 6,5 mm. Ein wesentlicher Teil des Dichtungsmechanismus befindet sich unter der Montagefläche, was die Montagehöhe im Vergleich zum DS30-P um 68 % reduziert. Die Konstruktion ist UV-beständig und für korrosive maritime und Außenbereiche ausgelegt.
Die Montage erfordert ein Hauptloch von Ø 44 mm und kann sowohl vertikal als auch horizontal erfolgen. Für die mitgelieferten No. 6-Schrauben wird eine Vorbohrung von Ø 2,5 mm in weichen Materialien wie Sperrholz und Ø 3 mm in Glasfaser, Hartholz oder Acryl empfohlen. Bei der Montage in Metall werden Ø 4 mm Löcher sowie M4-Senkkopfschrauben mit einer Länge von mehr als 12 mm inklusive Unterlegscheiben und Nyloc-Muttern verwendet; diese zusätzlichen Teile sind nicht im Lieferumfang enthalten.
Die Abdichtung um das Kabel erfolgt über den konischen Einsatz und eine Bodendichtung aus geschlossenzelligem Schaumstoff. Unverlierbare Muttern und Gewindebohrungen erleichtern das Zerlegen und Wiedermontieren der Durchführung bei Wartungsarbeiten oder Änderungen an der Installation. Die primäre Kabelabdichtung basiert auf Dichtungen, während Silikon je nach Installationsbedingungen um die Montageschrauben herum sinnvoll sein kann.
Die Kabeldurchführung ist für Kabel von unter anderem Radar, Solarpaneelen, Lichtleisten, Beleuchtung und Elektronik auf dem Dach oder Aufbau geeignet. Der Lieferumfang umfasst das Oberteil, das Unterteil, vier Dichtungseinsätze, die Bodendichtung, vier No. 6 × 19 mm Schrauben und vier M4 × 6 mm Senkkopfschrauben. Das Produkt hat 3 Jahre Garantie.
Wichtige FunktionenFür ein Kabel mit Ø 9–14 mm
Durchführung von Steckern bis Ø 30 mm
IP68-zertifizierte Abdichtung
Seewasserbeständiger 316-Edelstahl
Außendurchmesser: 75,6 mm
Sichtbare Profilhöhe: 6,5 mm
Montageloch: Ø 44 mm
Teilbarer Dichtungseinsatz – der Stecker muss normalerweise nicht demontiert werden
Kann vertikal oder horizontal montiert werden
UV-beständige Konstruktion
