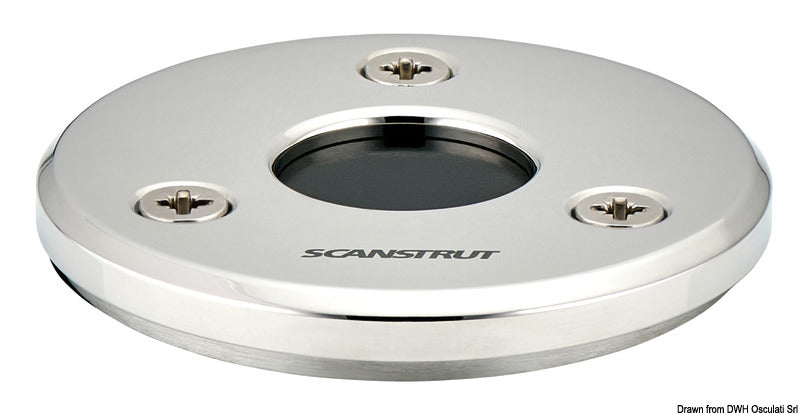

Diese Scanstrut Low Profile Kabeldurchführung ist eine wasserdichte Kabelabdichtung aus poliertem, seewasserbeständigem Edelstahl 316. Sie ist für die sichere Durchführung eines Kabels mit einem Außendurchmesser von Ø4–9 mm durch Decks, Dächer, Schotten oder andere Montageflächen vorgesehen.
Die IP68-zertifizierte Konstruktion besteht aus einer konischen Kabeltülle, die dicht um das Kabel schließt, sowie einer geschlossenzelligen Bodendichtung, die gegen die Montagefläche abdichtet. Die Materialien sind UV-beständig und für anspruchsvolle Außen- und Meeresumgebungen geeignet.
Die geteilte Tülle ermöglicht es, ein Kabel mit bereits montiertem Stecker durch die Installation zu führen, ohne den Stecker vorher demontieren zu müssen. Die Kabeldurchführung akzeptiert Stecker und Konnektoren mit einem Durchmesser von bis zu Ø21 mm. Im Lieferumfang sind vier Dichtungseinsätze enthalten: Ø4 mm, Ø5 mm, Ø7 mm sowie ein Blindstopfen, der an den jeweiligen Kabeldurchmesser angepasst werden kann.
Die Low Profile-Konstruktion hat eine Höhe von nur 6,5 mm über der Montagefläche und einen Außendurchmesser von Ø60,7 mm. Die Montagehöhe wurde im Vergleich zum Standardmodell DS21A-P um 68 % reduziert, während ein wesentlicher Teil der Dichtungstechnik unter der Montagefläche platziert ist.
Die Montage erfordert ein Ø32 mm Loch und nutzt drei Befestigungspunkte. Die Kabeldurchführung kann sowohl auf waagerechten als auch auf senkrechten Flächen montiert werden. Die Gewindeverbindungen unterstützen wiederholtes Demontieren und Wiedermontieren. Die Bodendichtung sorgt für die Abdichtung um die Durchführung selbst, während die Installationsanleitung die Verwendung von Silikon an den Befestigungslöchern vorgibt.

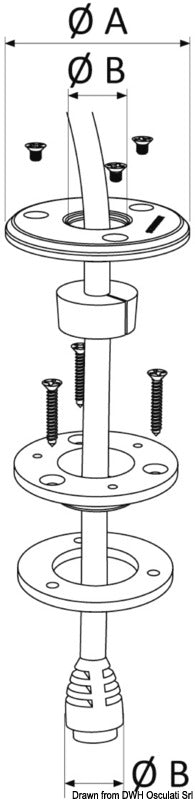

Der Lieferumfang umfasst Oberteil, Unterteil, vier Dichtungseinsätze, Bodendichtung, drei No. 6 × 19 mm Schrauben und drei M4 × 6 mm Senkschrauben. Die Herstellergarantie beträgt 3 Jahre.
Wichtige FunktionenFür ein Kabel mit Durchmesser Ø4–9 mm
Max. Stecker- oder Konnektordurchmesser: Ø21 mm
IP68-wasserdichte Konstruktion
Polierter, seewasserbeständiger Edelstahl 316
Außendurchmesser: Ø60,7 mm
Höhe über der Montagefläche: 6,5 mm
Montageloch: Ø32 mm
Vier mitgelieferte Dichtungseinsätze
Montage auf waagerechten oder senkrechten Flächen
3 Jahre Herstellergarantie
