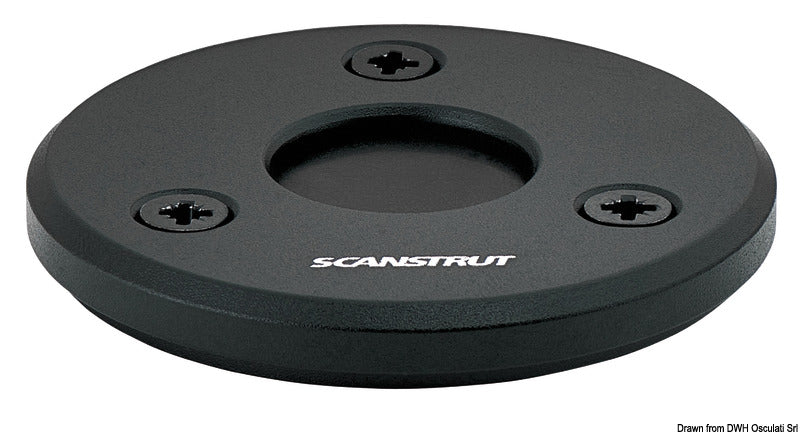

Scanstrut Low Profile wasserdichte Kabeldurchführung DS-LP-30-BLK führt ein rundes Kabel sicher durch Deck, Hardtop, Dach oder eine andere feste Montagefläche. Diese Variante ist aus schwarz eloxiertem Aluminium gefertigt und für Kabel mit Ø 9–14 mm sowie einen bereits montierten Stecker mit einem maximalen Außendurchmesser von Ø 30 mm geeignet.
Der geteilte Dichteinsatz ermöglicht die Installation des Kabels, ohne den Stecker vorher demontieren zu müssen. Ein konischer Kabeleinsatz und eine geschlossenzellige Bodendichtung sorgen für eine wasserdichte Kabeldurchführung. Eine korrekte Montage gewährleistet IP68-Dichtigkeit und eine 100 % wasserdichte Installation.
Die Low-Profile-Konstruktion hat eine sichtbare Montagehöhe von nur 6,5 mm über der Montagefläche. Die Kabeldurchführung hat einen Außendurchmesser von 75,6 mm und erfordert ein zentrales Montageloch von Ø 44 mm. Sie kann sowohl vertikal als auch horizontal montiert werden und eignet sich unter anderem für Kabel zu Solarpaneelen, Lichtbügeln und dachmontierter Elektronik.
Das Gehäuse besteht aus UV-beständigem, schwarz eloxiertem Aluminium in Marinequalität für Außen- und maritime Umgebungen. Gewindebohrungen und integrierte Muttern erleichtern die Montage und ermöglichen es, die Einheit wiederholt zu demontieren und erneut zu installieren.
Im Lieferumfang sind vier Kabeleinsätze enthalten: vorgebohrte Einsätze mit Ø 9, Ø 11 und Ø 13 mm sowie ein ungebohrter Einsatz, der individuell angepasst werden kann. Bei der Anpassung des ungebohrten Einsatzes wird das Loch etwa 1,5 mm größer als der Kabeldurchmesser gebohrt. Der spezifizierte Kabelbereich des Produkts bleibt bei Ø 9–14 mm.
Das Paket enthält Oberteil, Unterteil, vier Kabeleinsätze, Bodendichtung, vier Schrauben Nr. 6 × 19 mm und vier Senkkopfschrauben M4 × 6 mm. Für weiche Materialien werden 2,5-mm-Pilotlöcher empfohlen, während Glasfaser, Hartholz und Acryl 3-mm-Löcher erfordern. Bei der Montage in Metall werden Ø 4-mm-Löcher und passende M4-Befestigungen verwendet. Die Hauptdichtung erfordert keine vollständige Abdichtung mit Marine-Dichtmasse, aber die Montageanleitung muss bezüglich der Verwendung von Silikon an den gezeigten Befestigungspunkten befolgt werden.
Wichtige FunktionenFür ein Kabel mit Ø 9–14 mm
Max. Steckerdurchmesser: Ø 30 mm
IP68 und 100 % wasserdicht bei korrekter Montage
Außendurchmesser: 75,6 mm
Sichtbare Montagehöhe: 6,5 mm
Montageloch: Ø 44 mm
Schwarz eloxiertes und UV-beständiges Aluminium
Montage ohne Demontage des Kabelsteckers
Kann vertikal oder horizontal montiert werden
3 Jahre Herstellergarantie
