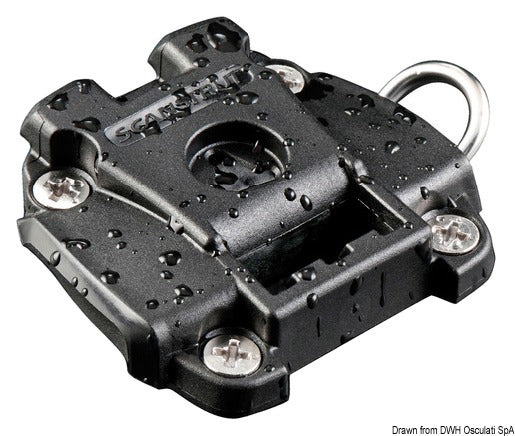

Diese Scanstrut ROKK Mini Schraubbasis zur flachen Montage ist eine separate Basiskomponente für das modulare ROKK Mini-Montagesystem. Die RLS-401 wird permanent auf einer ebenen Fläche verschraubt und bildet den Anschlusspunkt für den verstellbaren RLS-AM-Montagekörper.
Das System kann zur Montage von Smartphones, Tablets, Fischfindern, digitalen Videokameras, VHF-Funkgeräten und GPS-Geräten zusammengestellt werden. Die konkrete Gerätekompatibilität wird durch die gewählte Klemme oder Top-Komponente bestimmt. Die Basis ist daher keine vollständige Gerätehalterung und muss mit dem Montagekörper (Art.-Nr. 23.404.00) sowie einer passenden Klemme kombiniert werden.
Die Basis misst 53 × 53 mm und besteht aus schwarzem, UV-stabilem, marinegeeignetem Kunststoff. Sie verfügt über vier Montagelöcher mit einem Durchmesser von 4,2 mm und einem Lochabstand von 34 × 34 mm. Die Konstruktion ist für den Marineeinsatz vorgesehen, beispielsweise auf Decks, Kartentischen, Arbeitsplatten oder einer vergleichbaren festen und ebenen Fläche.
Die Montage erfolgt durch das Markieren der vier Befestigungspunkte, das Vorbohren mit einem 2,5-mm-Bohrer und das Befestigen der Basis mit den vier mitgelieferten selbstschneidenden Schrauben (Nr. 4 × 20). Es sind ein Pozidriv-Schraubendreher und Silikon als Dichtmittel zu verwenden. Der Standort muss ausreichend Platz bieten, damit sich der Montagekörper bewegen und ungehindert abmontiert werden kann.
In einer Konfiguration mit dem RLS-AM-Montagekörper und der RL-502-Top-Platte ist das System für eine maximale Belastung von 1,2 kg in einer dynamischen Umgebung mit Beschleunigungen von bis zu 6 g ausgelegt. Der Wert gilt für die beschriebene Gesamtkonfiguration und ist keine eigenständige Belastungsangabe für die lose Basis. Das Produkt hat 3 Jahre Herstellergarantie.
Zu den dokumentierten Geräteklemmen gehören die Telefon-/GPS-Klemme (Art.-Nr. 23.404.10) für Geräte mit einer Breite von 45–95 mm und die Tablet-Klemme (Art.-Nr. 23.404.11) für Geräte mit einer Breite von 125–220 mm. Alternative ROKK Mini-Basen umfassen die Klebebasis 23.404.04, die Rohr-/Relingsbasis 23.404.05 und die Saugnapfbasis 23.404.06.
Wichtige FunktionenSeparate Schraubbasis für das ROKK Mini-System
Permanente Montage auf einer ebenen Fläche
Basisformat: 53 × 53 mm
Vier Ø 4,2 mm Montagelöcher
Lochabstand: 34 × 34 mm, Mitte zu Mitte
Schwarzer, UV-stabiler, marinegeeigneter Kunststoff
Vier selbstschneidende Nr. 4 × 20-Schrauben im Lieferumfang enthalten
Kompatibel mit RLS-AM-Montagekörper und ROKK Mini-Top-Komponenten
3 Jahre Herstellergarantie
