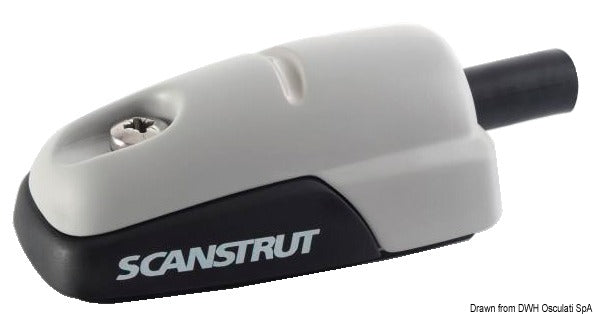

Scanstrut horizontale Kabeldurchführung DS-H10 ist eine flache und wasserdichte Lösung zur Durchführung eines Kabels mit einem Außendurchmesser von 6–10 mm durch Decks, Dächer, Schotten oder ähnliche Paneele. Die horizontale Kabeleinführung eignet sich für Marine- und andere Außeninstallationen, einschließlich Kabel für Solarmodule, Außenbeleuchtung und dachmontierte Elektronik.
Das Gehäuse besteht aus glasfaserverstärktem Nylon und verfügt über eine schlagfeste, UV-stabile Konstruktion. Die Kabeldurchführung ist nach IPX7 klassifiziert und dichtet das Kabel durch Kompression des gewählten Dichteinsatzes ab. Eine Dichtung zwischen der Basis und der Montagefläche trägt zu einer wasserdichten Installation bei.
Die DS-H10 wird mit fünf vorgebohrten Dichteinsätzen für Kabeldurchmesser von 6, 7, 8, 9 und 10 mm sowie einem Blindstopfen geliefert, der bei Bedarf gebohrt werden kann. Der Blindstopfen kann für Kabel von 2 bis 10 mm angepasst werden, während der nominelle Kabelbereich des Produkts 6–10 mm beträgt. Es ist kein Dichtmittel am Kabeldichteinsatz selbst erforderlich.
Die Kabeldurchführung misst 77,5 × 44,5 × 27 mm und wird über einem Durchgangsloch von Ø25 mm montiert. Die Befestigung erfolgt mit vier mitgelieferten selbstschneidenden Schrauben (Nr. 6 × 16), während das Gehäuse mit einer M5 × 10 Schraube montiert wird. Die Installationsanleitung weist auf die Verwendung von Silikon an den Montagepunkten auf der Montagefläche hin.
Feste Innengewindemuttern erleichtern das Öffnen und erneute Zusammenbauen des Gehäuses bei Wartungsarbeiten oder Änderungen an der Installation. Die austauschbaren Dichteinsätze ermöglichen es zudem, die Durchführung an verschiedene Kabeldurchmesser anzupassen, ohne die gesamte Einheit auszutauschen. Das Produkt wird mit einer 3-Jahres-Garantie geliefert.
Wichtige FunktionenHorizontale Kabeleinführung für ein Kabel
Nomineller Kabeldurchmesser: 6–10 mm
Fünf vorgebohrte Einsätze: 6, 7, 8, 9 und 10 mm
Ein Blinddichteinsatz zur individuellen Anpassung
Produktmaße: 77,5 × 44,5 × 27 mm
Montageloch: Ø25 mm
Glasfaserverstärktes und UV-stabiles Nylon
Wasserdichtigkeit: IPX7
Oberflächenmontage mit vier Schrauben
3 Jahre Garantie
