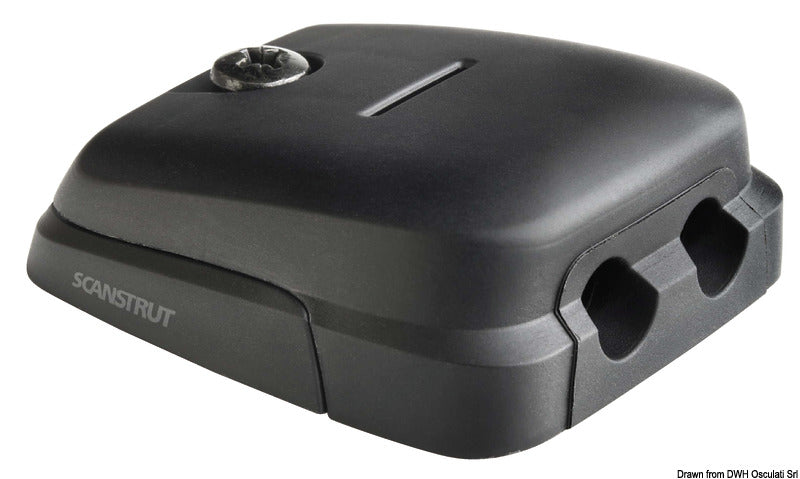

Diese Scanstrut horizontale Kabeldurchführung aus der Serie Horizontal Cable Seal, Modell DS-HD6-BLK, ist für die wasserdichte, horizontale Verlegung von zwei Kabeln mit einem Außendurchmesser von 5 oder 6 mm durch Decks, Dächer oder andere feste Montageflächen vorgesehen. Die schwarze Low-Profile-Konstruktion eignet sich besonders für Solarpaneelkabel und Installationen mit begrenztem Platzangebot.
Das Gehäuse besteht aus glasfaserverstärktem Nylon und weist eine schlagfeste, UV-beständige und verschleißfeste Konstruktion für den maritimen Einsatz auf. Die Befestigungselemente sind aus rostfreiem AISI 316 Edelstahl gefertigt, während eine wasserdichte 3M-Bodendichtung zwischen der Kabeldurchführung und der Montagefläche abdichtet. Die Konstruktion verfügt über eine IP68-Klassifizierung.

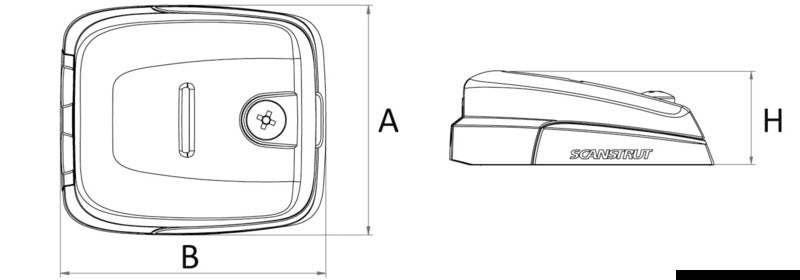

Die Kabeldurchführung misst 63 mm in der Länge, 54 mm in der Breite und 22 mm in der Höhe. Die Installation erfordert ein zentrales Durchgangsloch von Ø25 mm sowie vier Montagelöcher. Die Kabel werden durch die Montagefläche und horizontal durch die zwei Dichtungseinsätze geführt.
Im Lieferumfang enthalten sind zwei leere, selbstanpassende Dichtungseinsätze, zwei Einsätze für 5-mm-Kabel und zwei Einsätze für 6-mm-Kabel. Dies ermöglicht die Montage von zwei 5-mm-Kabeln, zwei 6-mm-Kabeln oder jeweils einem Kabel jeder Größe. Die Kabeleinsätze werden ohne Dichtmittel montiert, während für die Schraubbefestigung Silikon verwendet wird.
Bei der Montage in Sperrholz wird eine 2,5-mm-Vorbohrung empfohlen, während Glasfaser, Hartholz und Acryl eine 3-mm-Vorbohrung für die mitgelieferten Nr. 6-Schrauben erfordern. Bei der Montage in Stahl oder Aluminium werden 3-mm-Löcher gebohrt und versenkte M3-Schrauben über 12 mm mit Unterlegscheiben und Nyloc-Muttern verwendet; diese Metallbefestigungen sind nicht im Lieferumfang enthalten. Unverlierbare Muttern erleichtern sowohl die Montage als auch die spätere Demontage.
Der Lieferumfang umfasst Oberteil, Basis, Bodendichtung, eine schwarze M5 × 10-Schraube, vier selbstschneidende Nr. 6 × 16-Schrauben und sechs Dichtungseinsätze. Das Produkt ist mit einer 3-jährigen Garantie abgedeckt und kann auf Booten, Wohnmobilen und anderen Fahrzeugen verwendet werden, bei denen zwei kompatible Kabel durch eine feste Fläche geführt werden müssen.
Wichtige FunktionenHorizontale Kabeldurchführung für zwei Kabel
Kabeldurchmesser: 5 oder 6 mm pro Kabel
Low-Profile-Konstruktion aus glasfaserverstärktem Nylon
IP68-klassifizierte Konstruktion
Befestigungen aus rostfreiem AISI 316 Edelstahl
Produktmaße: 63 × 54 × 22 mm
Zentrales Durchgangsloch: Ø25 mm
Sechs Dichtungseinsätze und Montageschrauben enthalten
Geeignet u. a. für Solarpaneelkabel
3 Jahre Garantie
