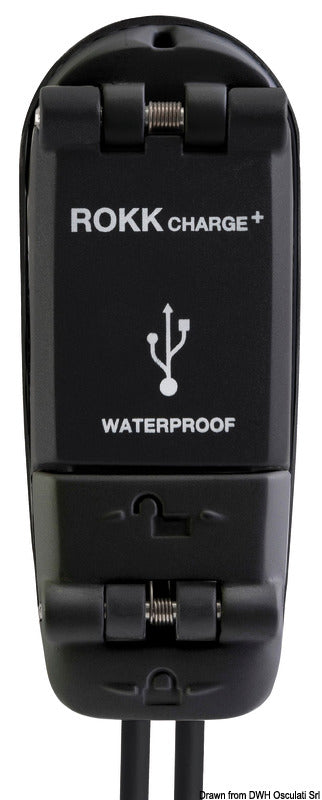

Wasserdichte doppelte USB-Ladesteckdose von Scanstrut aus der ROKK Charge+-Serie ist ein panelmontierter Ladestecker mit zwei USB-A-Anschlüssen. Er ist für das gleichzeitige Laden von bis zu zwei USB-Geräten an einem 12- oder 24-V-DC-System konzipiert und verfügt über ein flaches Profil, das sich für Navigations- und Instrumentenbereiche eignet.
Jeder USB-A-Anschluss liefert 5 V DC und bis zu 2,1 A, während der maximale Gesamtausgangsstrom 4,2 A beträgt. Die Ladesteckdose akzeptiert eine Eingangsspannung von 10–32 V DC, hat einen maximalen Eingangsstrom von 2,5 A und einen Standby-Verbrauch von 0,01 W. Die Smart Charge Technology unterstützt ein schnelleres Laden als herkömmliche USB-Stecker.

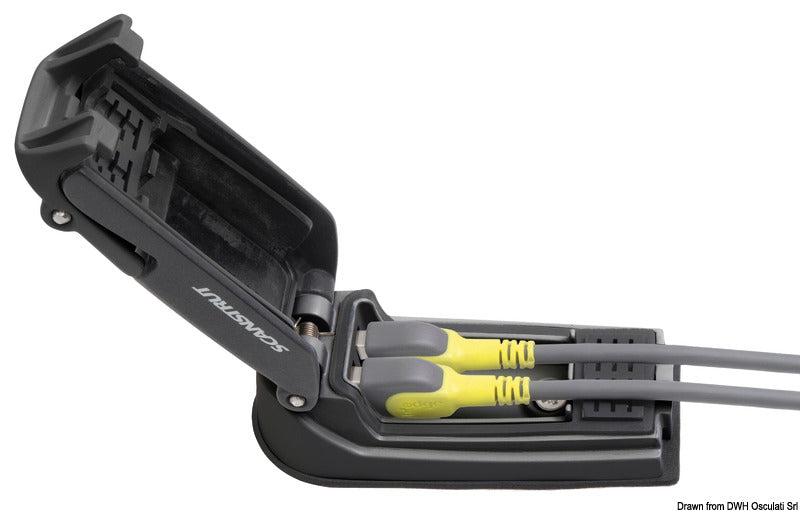

Der Click & Lock-Deckel kann um ein oder zwei angeschlossene Kabel geschlossen werden. Die Konstruktion ist mit null, einem oder zwei angeschlossenen Kabeln nach IPX6 klassifiziert, wenn das Produkt korrekt auf einer vollkommen flachen, glatten und nicht porösen Oberfläche montiert ist. Die Ladesteckdose darf nicht untergetaucht werden und sollte bei Außenmontage sicher oberhalb der Wasserlinie platziert werden.

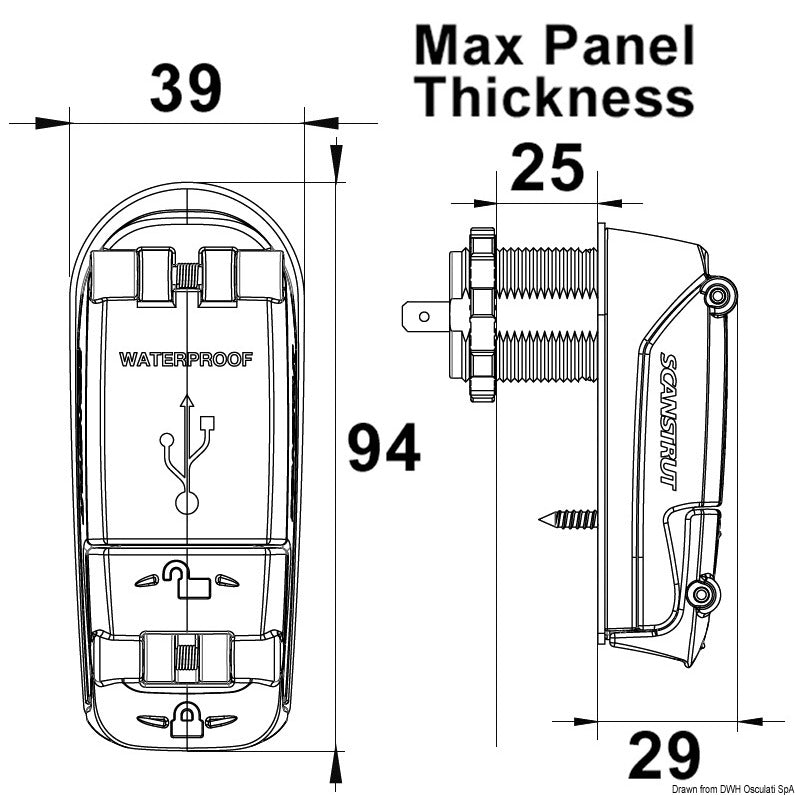

Das Gehäuse besteht aus UV-beständigem ASA-Kunststoff mit Neoprendichtung, während Scharnier, Feder und weitere Metallkomponenten aus AISI 316 Edelstahl gefertigt sind. Der elektrische Schaltkreis verfügt über eine korrosionsbeständige Beschichtung gegen Salzeinwirkung. Das Produkt misst 94 × 39 × 29 mm bei geschlossenem Deckel und erfordert eine freie Einbautiefe von 34 mm unter der Montagefläche. Bei vollständig geöffnetem Deckel beträgt die Gesamtlänge 152 mm und die maximale Höhe 47 mm.

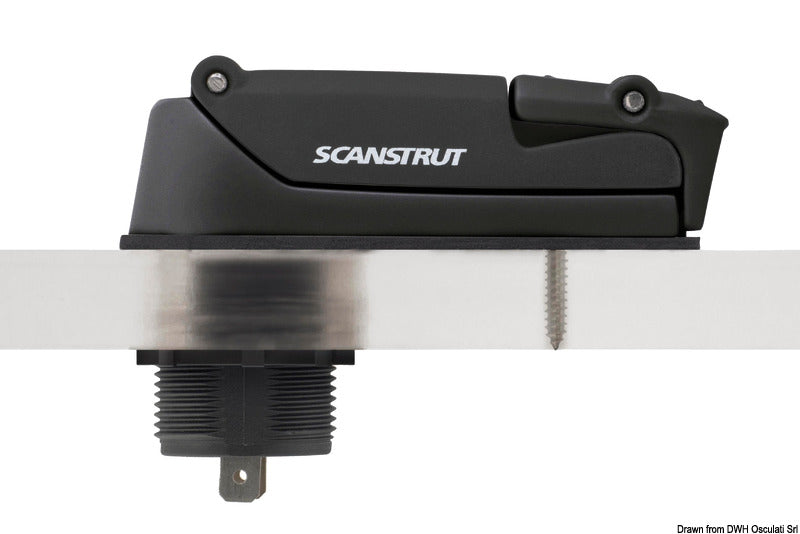

Die Montage erfolgt durch ein Ø29 mm großes Montageloch in einem 3–25 mm dicken Panel. Die Einheit wird durch die Dichtung und das Panel geführt, von hinten mit dem Sicherungsring befestigt und vorne mit der mitgelieferten Schraube gesichert. Der Mittenabstand vom Hauptloch zum Schraubenloch beträgt 43,5 mm. Dichtung, Sicherungsring und eine Nr. 6 × 16 Montageschraube sind im Lieferumfang enthalten.
Die elektrische Installation muss bei unterbrochener Stromversorgung, korrekter Polarität und mit einer wasserdichten Verbindung erfolgen. Zwischen der Stromquelle und der Ladesteckdose muss eine geeignete Sicherung oder ein Leitungsschutzschalter installiert werden. Das Produkt darf nicht in gefährlichen oder brennbaren Atmosphären installiert werden und sollte mit ausreichender Belüftung, abseits von wärmeabstrahlenden Geräten, montiert werden. Es ist CE-, RoHS- und UKCA-zertifiziert und erfüllt die EMV-Richtlinie 2014/30/EC.
Wichtige Funktionen2 × USB-A-Anschlüsse mit 5 V DC / 2,1 A pro Anschluss
Maximaler Gesamtausgangsstrom: 4,2 A
Für nominelle 12/24 V DC-Systeme
Eingangsspannung: 10–32 V DC
IPX6 bei null, einem oder zwei angeschlossenen Kabeln
Click & Lock-Deckel mit Kabelführung
UV-beständiger ASA-Kunststoff und AISI 316 Edelstahl
Korrosionsgeschützter elektrischer Schaltkreis
Panelmontage in Ø29 mm Loch
Modell SC-USB-02
