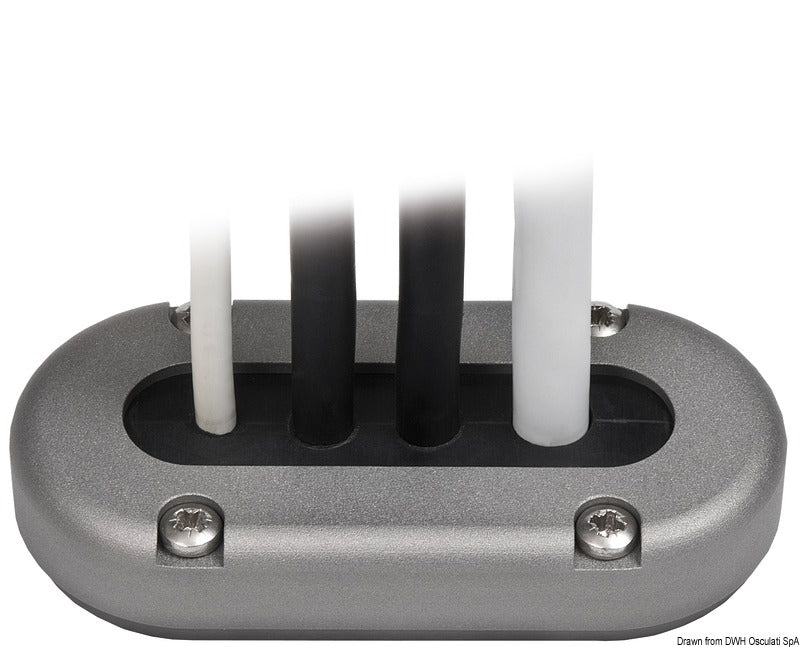

Diese Scanstrut wasserdichte Multikabeldurchführung aus eloxiertem Aluminium ist für die vertikale Durchführung mehrerer elektrischer und elektronischer Kabel durch Decks, Dächer oder andere Montageflächen vorgesehen. Die DS-MULTI ermöglicht eine dichte und ordentliche Kabelinstallation mit IPX7-Schutz.
Die mitgelieferte, ungebohrte Dichtung wird an die konkrete Kabelkonfiguration angepasst und kann Kabel mit verschiedenen Durchmessern bis zu Ø15 mm aufnehmen. Kabel mit werkseitig montierten Steckern können ohne Demontage der Endstecker durch die Durchführung geführt werden, und Steckverbinder mit einem Durchmesser von bis zu Ø18 mm können während der Installation hindurchgeführt werden.
Das Gehäuse besteht aus eloxiertem Aluminium in Marinequalität mit einer harten, UV-beständigen und verschleißfesten Oberfläche. Die Konstruktion verfügt über unverlierbare Muttern, die das Zusammenbauen, Zerlegen und spätere erneute Montieren erleichtern. Die Durchführung misst 99 × 47,5 mm und hat eine Aufbauhöhe von 17 mm.
Zur Anpassung wird jedes Kabelloch etwa 0,5 mm größer als der tatsächliche Durchmesser des Kabels und maximal Ø15 mm gebohrt. Zwischen den Kabellöchern und dem Rand der Dichtung müssen mindestens 1,5 mm Material verbleiben. Für Kabel mit montierten Steckern wird ein Schlitz vom Rand der Dichtung bis zum entsprechenden Loch geschnitten. Es wird empfohlen, die Dichtung vor dem Bohren auf etwa −18 °C abzukühlen.
Die Durchführung eignet sich für Marineelektronik, GPS-, VHF-, Radar- und Antennenkabel sowie die Kabelführung für Navigationslichter, Solarpaneele und andere an Deck oder Dach montierte elektronische Geräte. Das Paket enthält das Außengehäuse, die Basis, die Bodendichtung, die ungebohrte Kabeldichtung, vier M4 × 10-Schrauben und vier selbstschneidende No. 6 × 16-Schrauben. Die Ersatzdichtung DS-MULTI-BUNG ist separat erhältlich.
Wichtige FunktionenWasserdichte Durchführung für mehrere Kabel
Vertikale Kabeleinführung und Oberflächenmontage
Max. Kabeldurchmesser: Ø15 mm
Max. Steckerdurchmesser: Ø18 mm
Kabel können ohne Demontage der Endstecker montiert werden
Ungebohrte Dichtung zur individuellen Kabelplatzierung
Eloxiertes Aluminium mit UV-beständiger und verschleißfester Oberfläche
Produktabmessungen: 99 × 47,5 × 17 mm
IP-Klasse: IPX7
