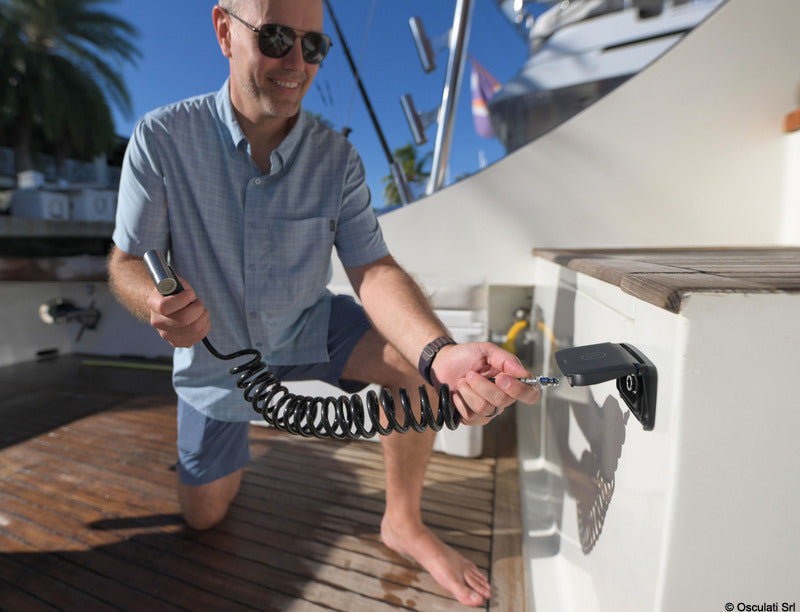

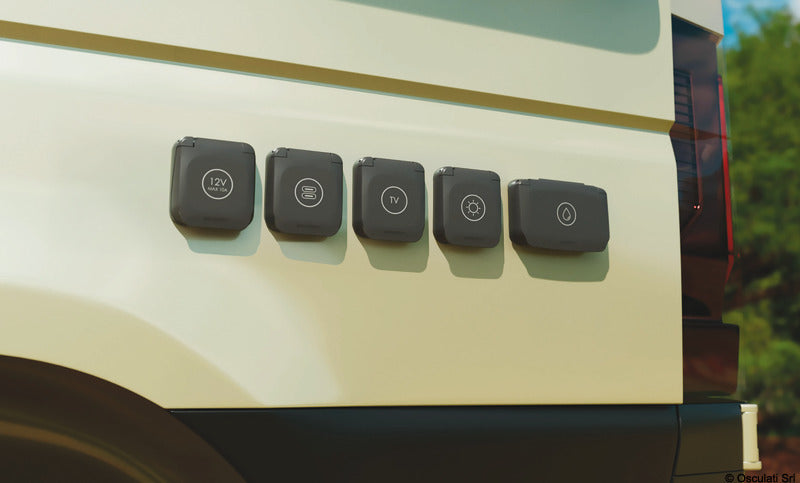

Diese Scanstrut Ventura externe 12-V-Steckdose ist eine flache, paneelmontierte DC-Steckdose für Zigarettenanzünderstecker. Sie wurde für anspruchsvolle Installationen auf Booten, in Wohnmobilen, Campingbussen, Wohnwagen und Offroad-Fahrzeugen entwickelt.
Die Steckdose ist für 12-V-Systeme ausgelegt und arbeitet bei 10–15 V DC. Sie kann mit bis zu 10 A und 150 W belastet werden und hat einen Standby-Verbrauch von 0,01 W. Der Anschluss auf der Rückseite erfolgt über 6,3 × 0,8 mm Flachsteckanschlüsse. Bei Verwendung in einem 24-V-System ist ein separater 24-zu-12-V-Spannungswandler erforderlich.
Die Vorderseite verfügt über die Schutzklassen IP68 und IP69K, wenn der Deckel vollständig geschlossen ist, die Steckdose nicht in Gebrauch ist und das Produkt korrekt auf einer flachen, glatten und nicht porösen Oberfläche montiert wurde. Der federbelastete Deckel verfügt über einen Click-to-Close-Verschluss und kann bei 90° arretiert werden. Die Konstruktion kombiniert UV-beständigen Kunststoff, Komponenten aus Edelstahl AISI 316 und eine integrierte Dichtung. Das Produkt darf nicht an Orten montiert werden, an denen es vollständig oder teilweise untergetaucht werden kann.

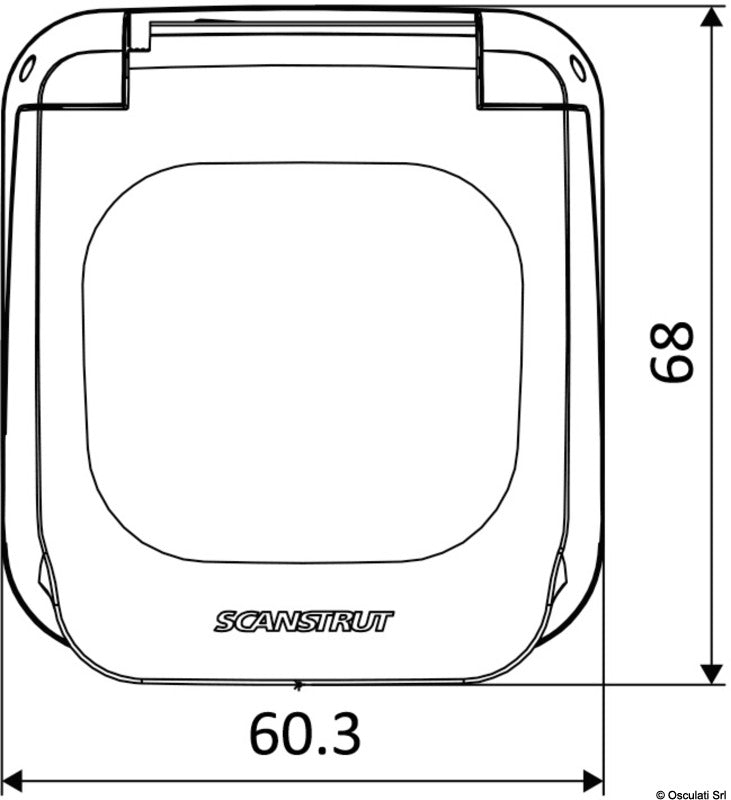

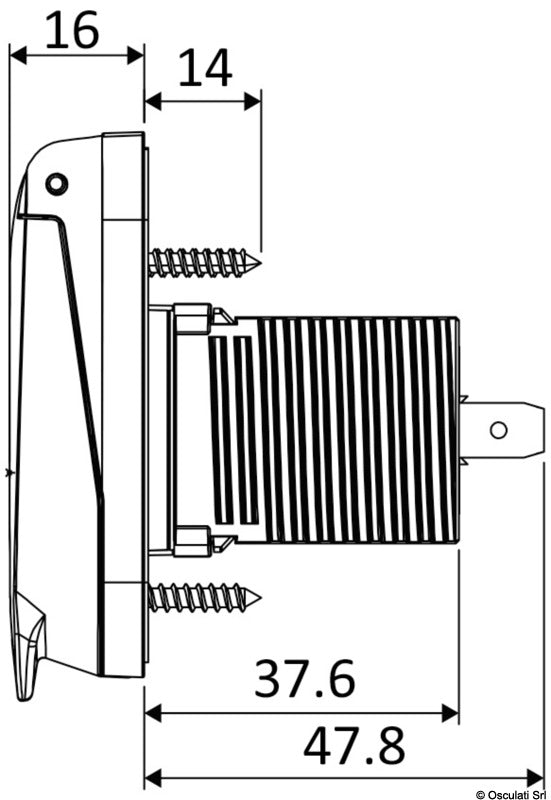

Die Front misst 68,0 × 60,3 mm, während der geschlossene Deckel 16,0 mm vor der Montagefläche hervorsteht. Das Gehäuse hat eine Einbautiefe von 37,6 mm und einen Durchmesser von 30,2 mm. Die gesamte erforderliche Einbautiefe bis zur Hinterkante der Anschlüsse beträgt 47,8 mm. Bei geöffnetem Deckel beträgt die Gesamthöhe 119,0 mm, und es müssen 122 mm vertikaler Freiraum vorgesehen werden, damit der Deckel vollständig geöffnet werden kann.
Die Montage erfolgt durch ein Ø32-mm-Loch und mit vier Schrauben im Frontflansch. Die Montagelöcher haben einen Mittenabstand von 44 mm horizontal und 40 mm vertikal. Vier Nr. 6-Montageschrauben sind im Lieferumfang enthalten. Bei den Schrauben sollte Dichtmasse verwendet werden, und die Befestigungen dürfen nicht überdreht werden. Für die Durchgangsmontage können M4-Flanschschrauben mit Linsenkopf, Unterlegscheiben und Nyloc-Muttern verwendet werden; diese Teile sind nicht im Lieferumfang enthalten.
Die Steckdose ist kompatibel mit 12-V-Zigarettenanzündersteckern mit einer Steckerzylinderlänge von mindestens 44 mm. Sie kann unter anderem für Kühlboxen, tragbare Kompressoren, Pumpen und Wechselrichter verwendet werden, sofern die Last innerhalb von 10 A und 150 W gehalten wird. Die Installation muss mit einer geeigneten Sicherung oder einem Schutzschalter, korrektem Kabelquerschnitt und korrekter Polarität abgesichert werden. Das Produkt ist CE-, RoHS- und WEEE-konform und wird mit einer 3-jährigen, nicht übertragbaren Herstellergarantie geliefert.
Wichtige FunktionenFür 12-V-Systeme mit einer Eingangsspannung von 10–15 V DC
Maximale Belastung: 10 A und 150 W
IP68 und IP69K auf der Vorderseite bei geschlossenem Deckel
Federbelasteter Click-to-Close-Deckel mit 90°-Arretierfunktion
UV-beständiger Kunststoff und Edelstahl AISI 316
Plan-/Einbaumontage durch Ø32-mm-Loch
6,3 × 0,8 mm Flachsteckanschlüsse
Vier Nr. 6-Montageschrauben enthalten
CE-, RoHS- und WEEE-konform
