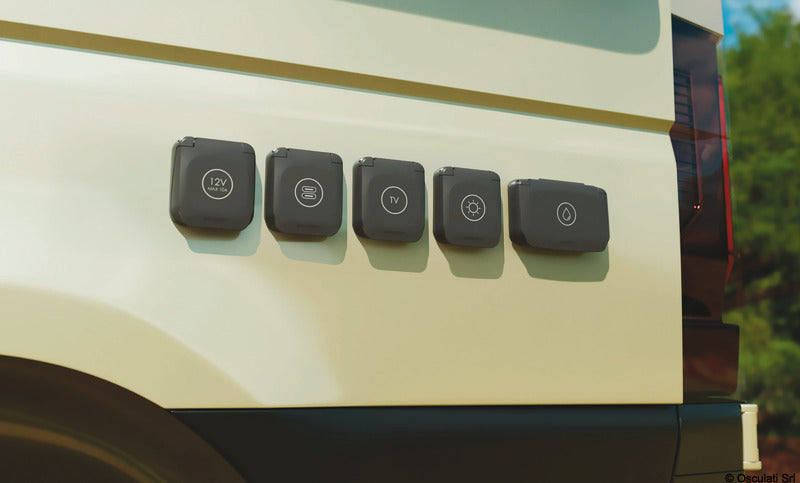

Diese Scanstrut Ventura doppelte USB-C-Ladebuchse ist eine fest montierte, wetterfeste Steckdose mit zwei USB-C-Anschlüssen zum Laden in Booten, Transportern, Campingbussen, Wohnmobilen und Offroad-Fahrzeugen. Sie wird an ein 12- oder 24-V-DC-System angeschlossen und akzeptiert eine Eingangsspannung von 10–32 V DC.
Die beiden USB-C-Anschlüsse liefern bis zu 3 A pro Anschluss und maximal 60 W insgesamt. Bei einer 12-V-Versorgung werden die Ausgangsprofile 5 V, 9 V und 12 V mit bis zu 3 A unterstützt. Bei einer 24-V-Versorgung werden zusätzlich 15 V und 20 V mit bis zu 3 A unterstützt. Die Steckdose ist für das Laden von QC- und PD-kompatiblen USB-C-Geräten ausgelegt, einschließlich Telefonen, Tablets, Laptops, Kameras und anderer kompatibler Ausrüstung. Der Standby-Verbrauch beträgt 0,01 W.
Die Vorderseite besteht aus mattschwarzem, UV-beständigem Kunststoff, während Schrauben und angegebene Metallteile aus Edelstahl AISI 316 gefertigt sind. Der federbelastete Deckel verfügt über einen Click-to-Close-Verschluss und lässt sich um ca. 90° geöffnet halten. Bei vollständig geschlossenem Deckel ist die Vorderseite gemäß IP68 und IP69K klassifiziert, was Schutz vor Wasser, Staub und Hochdruckreinigung bietet. Das Produkt darf nicht an Orten montiert werden, an denen es ganz oder teilweise untergetaucht werden könnte.

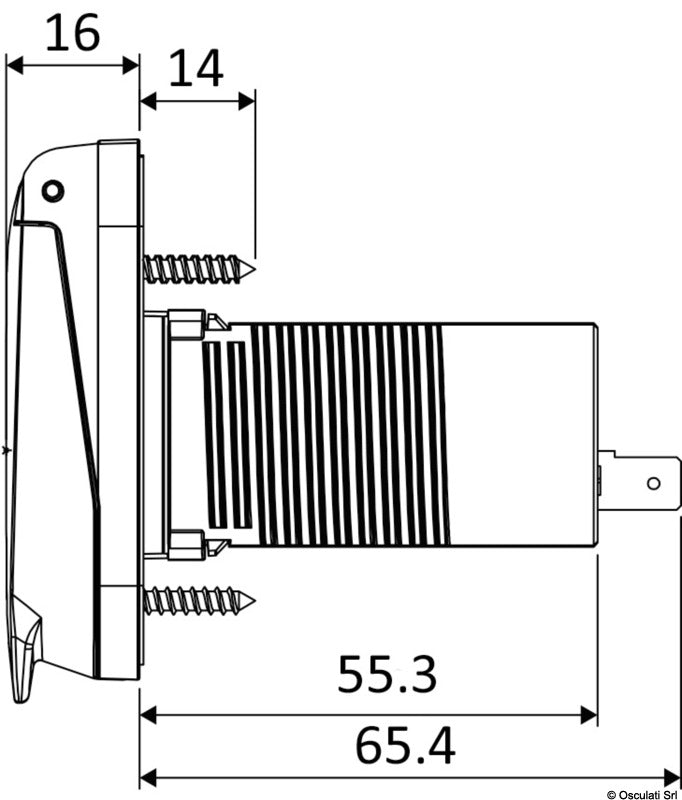

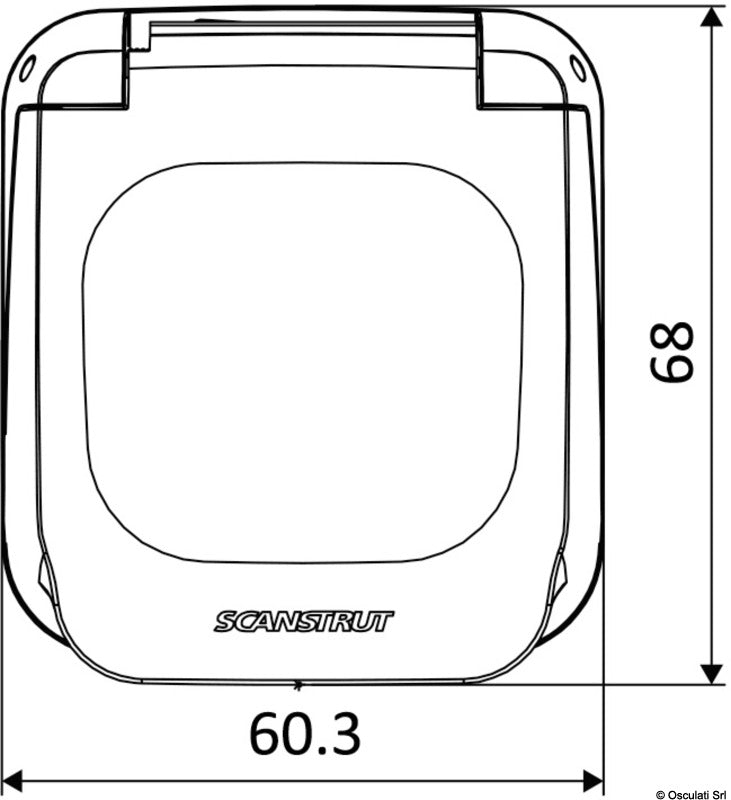

Die Vorderseite misst 60,3 × 68 mm, und der Überstand vor der Montageebene beträgt bei geschlossenem Deckel 16 mm. Das Gehäuse hat einen Durchmesser von 30,2 mm, während das Maß hinter der Montageebene 55,3 mm bis zum Ende des Hauptgehäuses und 65,4 mm bis zum Ende der Anschlüsse beträgt. Die Montage erfordert einen Hauptausschnitt von Ø32 mm sowie 122 mm Freiraum, damit der Deckel vollständig geöffnet werden kann.
Die Steckdose wird mit vier mitgelieferten No. 6-Schrauben und einer integrierten Dichtung auf einer flachen, glatten und nicht porösen Paneloberfläche per Flansch montiert. Die rückseitigen elektrischen Anschlüsse sind 6,3 × 0,8 mm Flachstecker mit markierter Polarität. Die Stromversorgung muss während der Installation unterbrochen werden, und der Stromkreis muss mit einer geeigneten Sicherung oder einem Schutzschalter abgesichert sein. Elektrische Verbindungen müssen wasserdicht ausgeführt werden und die Schrauben dürfen nicht überdreht werden.
Das Produkt ist CE-, RoHS-, FCC-, C-Tick- und WEEE-zertifiziert und erfüllt die EMV-Richtlinie 2014/30/EU. Es wird eine 3-jährige, nicht übertragbare Herstellergarantie gewährt. Das Produkt enthält keine vom Benutzer zu wartenden Teile.
Wichtige Funktionen2 × USB-C-Anschlüsse für QC- und PD-kompatibles Laden
Für 12/24 V DC-Systeme mit 10–32 V DC Eingang
Max. 60 W insgesamt und 3 A pro Anschluss
IP68 und IP69K an der Vorderseite bei geschlossenem Deckel
UV-beständiger, mattschwarzer Kunststoff und Komponenten aus AISI 316
Federbelasteter Click-to-Close-Deckel
Feste Flanschmontage mit integrierter Dichtung
Ø32 mm Montageausschnitt
6,3 × 0,8 mm Flachstecker auf der Rückseite
CE-, RoHS-, FCC-, C-Tick- und WEEE-zertifiziert
