Die vertikale Kabeldurchführung von Scanstrut aus Edelstahl 316 ist eine wasserdichte DS40-S-Kabeldurchführung für ein Kabel mit einem Durchmesser von 12–15 mm. Die zentrale Öffnung ermöglicht das Durchführen eines vormontierten Steckers oder Verbinders mit einem Durchmesser von bis zu 40 mm. Die Durchführung ist für die Oberflächenmontage über der Wasserlinie vorgesehen.
Der geteilte, konische Dichtungseinsatz ermöglicht die Kabelinstallation, ohne den Stecker vorher demontieren zu müssen. Dies ist besonders praktisch bei Kabeln für Antennen, Navigationslichter und Marineelektronik, bei denen der Anschluss bereits montiert ist. Der Dichtungseinsatz hat einen geschlossenen Boden und erfordert keine Dichtungsmasse.

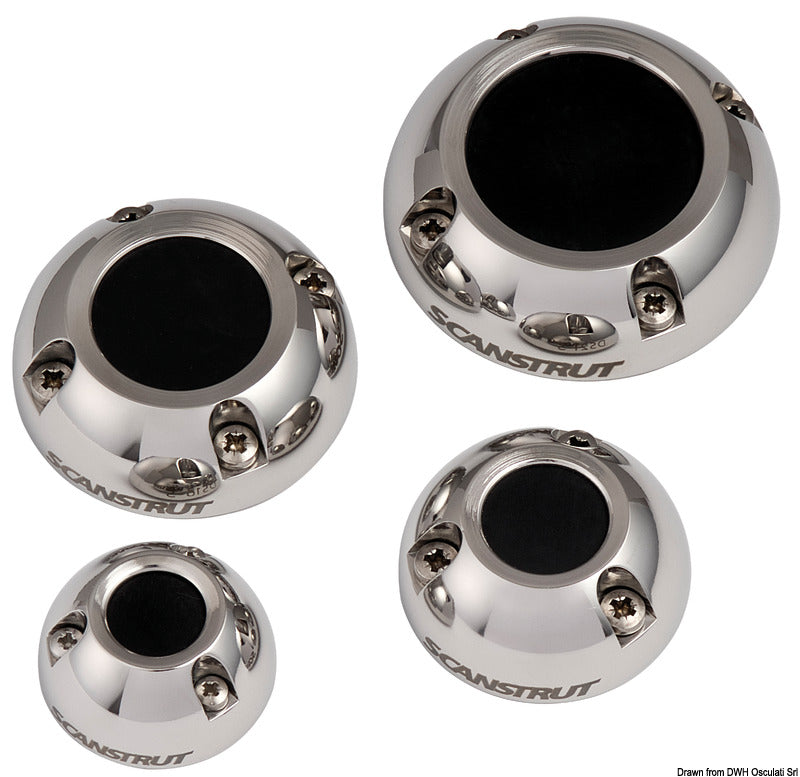

Das Außengehäuse und die Befestigungselemente sind aus seewasserbeständigem Edelstahl 316 gefertigt. Das flache, kuppelförmige Profil hat keine scharfen Kanten, was das Risiko verringert, dass sich Leinen verhaken. Die Kuppelform erhöht zudem die Stoßfestigkeit und dient als zusätzlicher Schutz gegen Wasser. Die Materialien sind UV-beständig und für den Außen- und maritimen Einsatz konzipiert.

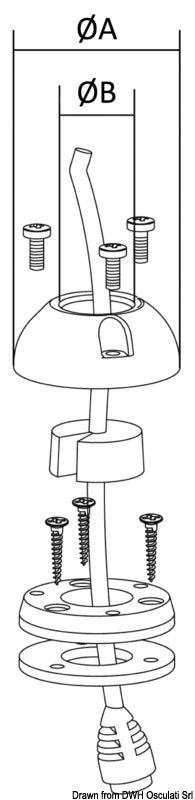

Die Durchführung hat einen maximalen Außendurchmesser von 69 mm, einen Basisdurchmesser von 66 mm und eine Höhe von 21,7 mm über der Montagefläche. Die Schutzart ist IP68. Integrierte Muttern in der Basis erleichtern die Installation und ermöglichen ein mehrmaliges Demontieren und Wiedermontieren der Durchführung.
Für die Montage ist ein Durchführungsloch von 40 mm erforderlich. Für die Schrauben wird ein Vorbohren mit 2,5 mm bei weichen Materialien wie Sperrholz und 3,0 mm bei harten Materialien wie Glasfaser, Acryl und Hartholz empfohlen. Die mitgelieferte 3M-Dichtung dichtet gegen die Montagefläche ab; die Montageanleitung weist zudem auf die Verwendung von Silikon an der Basis hin. Beim Anpassen des ungebohrten Einsatzes kann dieser vor dem Bohren eingefroren werden; das Bohrloch sollte etwa 1,5 mm größer als das Kabel sein.
Der Lieferumfang umfasst einen vorgebohrten Dichtungseinsatz für 12 mm, einen ungebohrten bearbeitbaren Dichtungseinsatz, eine wasserdichte 3M-Dichtung und Befestigungselemente aus Edelstahl 316. Das Produkt wird mit 3 Jahren Herstellergarantie geliefert.
Wichtige FunktionenFür ein Kabel mit 12–15 mm Durchmesser
Durchlass für vormontierte Stecker bis 40 mm Durchmesser
Geteilter Dichtungseinsatz – Stecker muss nicht demontiert werden
Seewasserbeständiger Edelstahl 316
IP68-Schutzart
Flaches, kuppelförmiges Profil ohne scharfe Kanten
Oberflächenmontage mit vertikaler Kabeleinführung
Montageloch: 40 mm
Max. Außendurchmesser: 69 mm
Nur für die Montage über der Wasserlinie
