Diese Scanstrut vertikale Kabeldurchführung aus grauem Kunststoff ist das Modell DS30-P zur wasserdichten Führung eines Kabels durch ein Deck oder eine andere Montagefläche. Sie eignet sich für Kabel mit einem Durchmesser von 9–14 mm und bietet Platz für einen vormontierten Stecker oder Anschluss von bis zu Ø 30 mm.
Die teilbare Kabeldichtung ermöglicht die Montage der Durchführung um ein bestehendes Kabel herum, ohne dass Klemmen oder Stecker demontiert werden müssen. Im Lieferumfang sind vier Dichtungseinsätze enthalten: vorgebohrte Einsätze mit Ø 9, Ø 11 und Ø 13 mm sowie ein geschlossener, selbstbohrbarer Einsatz. Der geschlossene Einsatz kann an den Kabeldurchmesser angepasst und mit einem Schnitt von der Kante zum Loch geteilt werden.

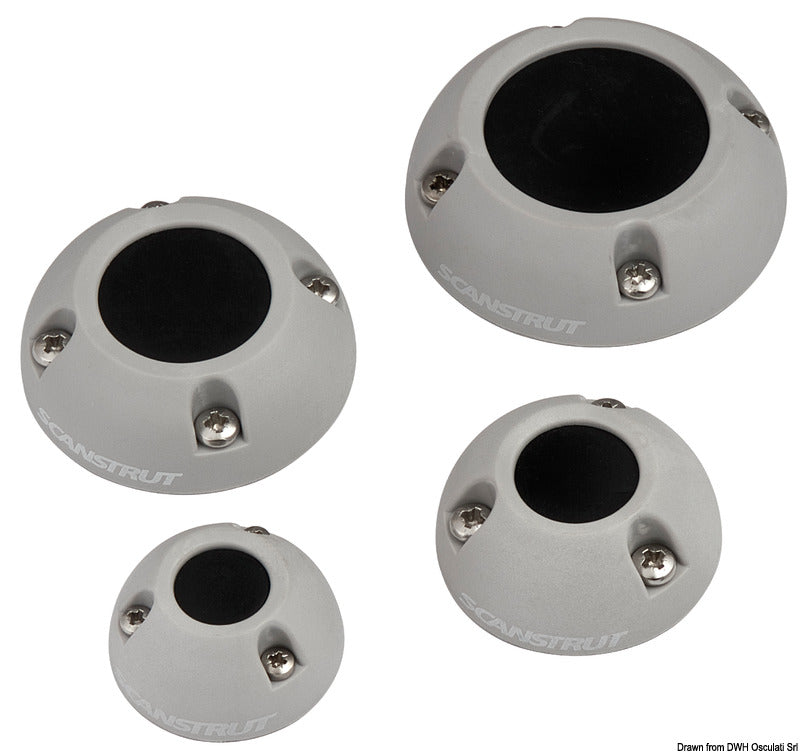

Das Gehäuse besteht aus schlagfestem, UV-beständigem Kunststoff für den maritimen und Außenbereich. Das abgerundete, kuppelförmige Profil hat keine scharfen Kanten, was das Risiko verringert, dass sich Leinen verhaken. Die Kuppel schützt zudem die Kabelöffnung vor direktem Wassereintritt.

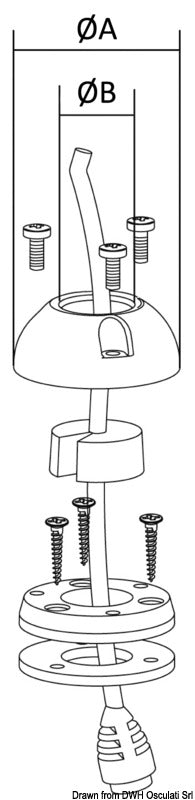

Die Durchführung hat einen maximalen Außendurchmesser von 59 mm, einen Basisdurchmesser von 56 mm und eine Montagehöhe von 20,5 mm. Für die Montage ist ein zentrales Loch mit Ø 30 mm erforderlich. In der Basis befestigte Muttern erleichtern den Zusammenbau und ermöglichen eine wiederholte Demontage und Wiedermontage.
Die DS30-P ist für die Oberflächenmontage oberhalb der Wasserlinie konzipiert. Sie wird mit vier selbstschneidenden Schrauben (Nr. 6 × 16) befestigt. Für weiche Materialien wie Sperrholz wird ein 2,5-mm-Pilotbohrer verwendet, für harte Materialien wie Glasfaser, Acryl und Hartholz ein 3-mm-Pilotbohrer. Der Kabeleinsatz erfordert keine Dichtungsmasse, während bei der Installation Silikon um die Befestigungspunkte der Basis verwendet wird.
Der Lieferumfang umfasst Kuppel, Basis, Dichtung zur Montagefläche, vier Dichtungseinsätze, vier M4 × 10-Bolzen und vier selbstschneidende Schrauben (Nr. 6 × 16). Die Montageteile bestehen aus Edelstahl 316; eine wasserdichte 3M-Dichtung ist ebenfalls enthalten. Auf das Produkt werden 3 Jahre Garantie gewährt.
Wichtige FunktionenFür ein Kabel mit Ø 9–14 mm
Platz für vormontierte Stecker bis Ø 30 mm
Teilbare, austauschbare Dichtungseinsätze
Schlagfester und UV-beständiger grauer Kunststoff
Abgerundetes Profil ohne scharfe Kanten
Außendurchmesser 59 mm und Höhe 20,5 mm
Oberflächenmontage mit vertikaler Kabeleinführung
Montage oberhalb der Wasserlinie
Montageteile aus Edelstahl 316
3 Jahre Garantie
