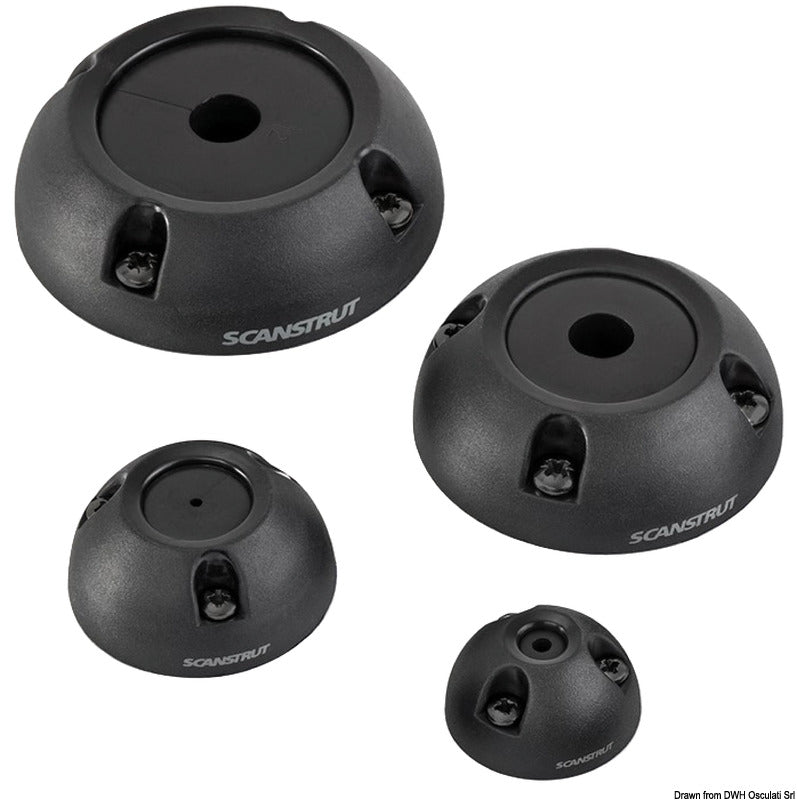

Vertikale Kabeldurchführung aus schwarzem Kunststoff von Scanstrut ist für die wasserdichte Führung eines Kabels durch Deck oder Schott konzipiert. Das Modell DS21B-P-BLK eignet sich für Kabel mit einem Außendurchmesser von 9–14 mm und kann um ein Kabel mit einem vorhandenen Stecker von bis zu Ø 21 mm montiert werden.
Die geteilte Dichtungslösung ermöglicht das Durchführen des Kabels, ohne dass zuvor Anschlussstecker oder Verbinder entfernt werden müssen. Die Durchführung hat die Schutzart IP68 und muss oberhalb der Wasserlinie montiert werden. Die äußere Kuppel bietet zusätzlichen Schutz vor eindringendem Wasser, während die wasserdichte 3M-Bodendichtung zur Montagefläche hin abdichtet.
Das Gehäuse besteht aus schwarzem, UV-stabilem und schlagfestem Kunststoff. Das abgerundete, kuppelförmige Profil weist keine scharfen Kanten auf, was das Risiko verringert, dass sich Leinen oder andere Ausrüstungsgegenstände verfangen. Die Befestigung besteht aus 316 Edelstahl, und Sicherungsmuttern in der Basis ermöglichen ein wiederholtes Demontieren und erneutes Montieren der Durchführung.
Die Durchführung misst Ø 49 mm und hat eine Höhe von 20,5 mm über der Montagefläche. Der Durchmesser an der Basis beträgt 45,7 mm, und die Installation erfordert ein Durchführungsloch von Ø 21 mm. Zur Montage werden Pilotbohrungen von Ø 2,5 mm in weichen Materialien wie Sperrholz und Ø 3 mm in harten Materialien wie Glasfaser, Acryl und Hartholz empfohlen.
Im Lieferumfang sind Dichtungsbuchsen mit vorgebohrten Löchern von Ø 9, Ø 11 und Ø 13 mm sowie eine ungebohrte Buchse enthalten, die auf den gewünschten Kabeldurchmesser gebohrt werden kann. Die konische Buchse sollte so nah wie möglich am Kabeldurchmesser gewählt werden, und es darf kein Dichtungsmittel direkt auf die Buchse aufgetragen werden.

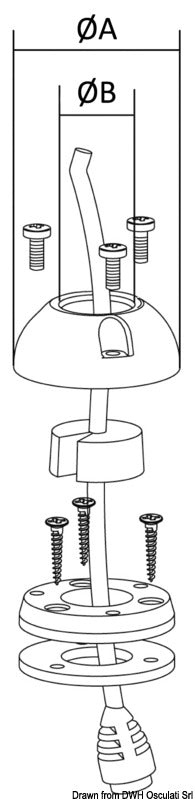

Das Paket enthält die äußere Schale, die Basis, die Bodendichtung, drei selbstschneidende Schrauben (Nr. 6 × 16 mm), drei schwarze M4 × 10 mm Bolzen und vier DS21B-Dichtungsbuchsen. Das Produkt wird mit 3 Jahren Herstellergarantie geliefert.
Wichtige FunktionenFür ein Kabel mit Ø 9–14 mm
Maximaler Steckerdurchmesser: Ø 21 mm
Montage ohne Demontage vorhandener Stecker
Schutzart: IP68
Schlagfester, UV-stabiler schwarzer Kunststoff
Befestigung aus 316 Edelstahl
Produktmaße: Ø 49 × 20,5 mm
Durchführungsloch: Ø 21 mm
Vier mitgelieferte Dichtungsbuchsen
Nur zur Montage oberhalb der Wasserlinie
