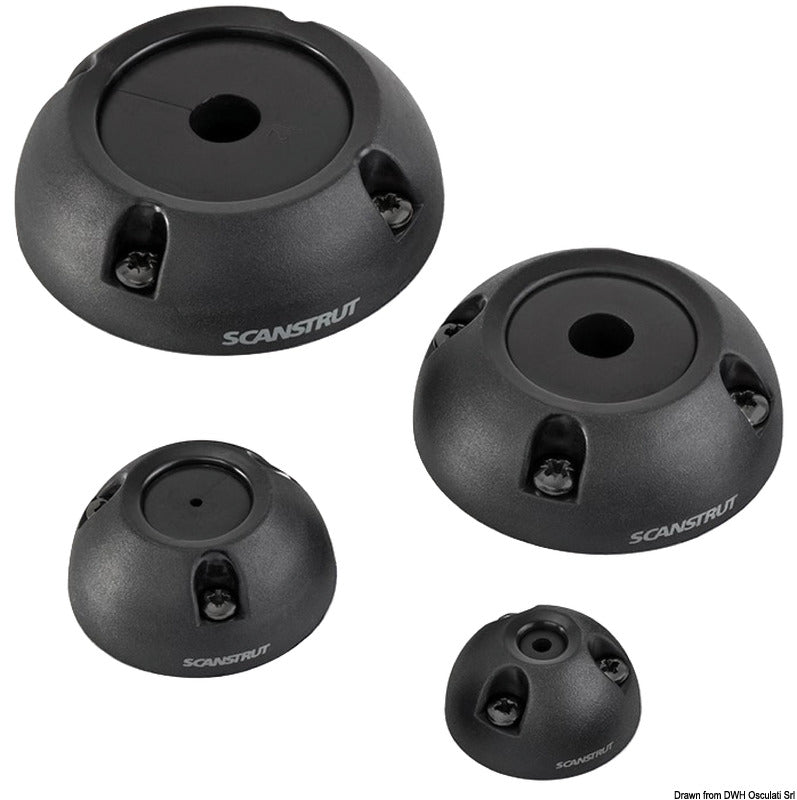

Scanstrut vertikale Kabeldurchführung aus schwarzem Kunststoff ist eine wasserdichte Kabeldurchführung zur Verlegung eines Rundkabels durch Deck, Aufbau, Schott oder eine ähnliche ebene Montagefläche oberhalb der Wasserlinie. Diese DS30-P-BLK-Variante eignet sich für Kabel mit einem Außendurchmesser von 9–14 mm und ermöglicht das Hindurchführen eines vorhandenen Steckers mit einem Durchmesser von bis zu 30 mm.
Der geteilte, konische Dichteinsatz kann um ein bereits konfektioniertes Kabel gelegt werden, sodass werkseitig montierte Stecker nicht demontiert oder abgeschnitten werden müssen. Beim Zusammenschrauben des Gehäuses wird der Einsatz um das Kabel komprimiert, während eine wasserdichte 3M-Bodendichtung mit geschlossener Zellstruktur zwischen der Basis und der Montagefläche abdichtet. Die Konstruktion entspricht der Schutzklasse IPX7.
Das Gehäuse besteht aus schlagfestem, UV-stabilem Kunststoff für den maritimen Einsatz. Das kuppelförmige Profil schützt die Kabeleinführung und ist ohne scharfe Kanten gestaltet, was das Risiko verringert, dass sich Leinen verhaken. Die Befestigungsteile sind aus 316-Edelstahl gefertigt, und unverlierbare Muttern in der Basis ermöglichen eine mehrfache Demontage und Montage der Durchführung.
Die Kabeldurchführung hat einen Außendurchmesser von 59 mm, einen Durchmesser von 56 mm an der Unterseite der Basis und eine Höhe von 20,5 mm über der Montagefläche. Die Installation erfordert ein zentrales Montageloch von Ø 30 mm. Es werden Ø 2,5 mm Vorbohrungen in weichen Materialien wie Sperrholz und Ø 3 mm Vorbohrungen in harten Materialien wie Glasfaser, Acryl und Hartholz empfohlen.
Im Lieferumfang sind vier Dichteinsätze enthalten: einer mit Ø 9 mm Loch, einer mit Ø 11 mm Loch, einer mit Ø 13 mm Loch sowie ein massiver Einsatz, der an andere Kabeldurchmesser innerhalb des angegebenen Bereichs angepasst werden kann. Bei der Bearbeitung des massiven Einsatzes kann dieser vor dem Bohren eingefroren werden; das Loch sollte etwa 1–2 mm größer als der Kabeldurchmesser gebohrt werden, damit sich das Material nach dem Auftauen eng um das Kabel schließt.

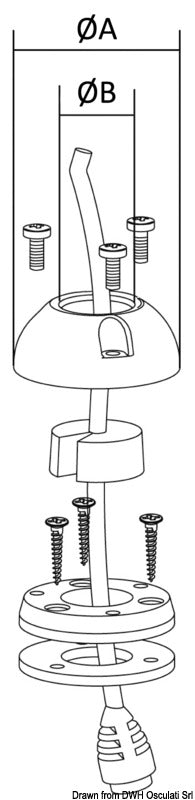

Der Lieferumfang umfasst das äußere Gehäuse, die Basis, die Bodendichtung, vier Dichteinsätze, vier schwarze M4 × 10-Schrauben und vier No. 6 × 16 selbstschneidende Montageschrauben. Die Durchführung ist unter anderem für Antennen-, GPS-, Navigationslicht-, Solarpanel- und Stromkabel geeignet. Die Garantiezeit beträgt 3 Jahre.
Wichtige FunktionenFür ein Rundkabel mit Ø 9–14 mm
Ermöglicht das Hindurchführen vorhandener Stecker bis Ø 30 mm
Außendurchmesser: Ø 59 mm
Höhe über der Montagefläche: 20,5 mm
Montageloch: Ø 30 mm
Wasserdichte Konstruktion mit Schutzklasse IPX7
Schlagfester, UV-stabiler Kunststoff und Befestigungsteile aus 316-Edelstahl
Vier Dichteinsätze und Montageteile im Lieferumfang enthalten
Für die Montage oberhalb der Wasserlinie vorgesehen
