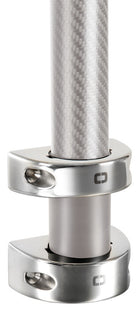

Dieses Schott-Buchsenset ist für die Befestigung einer Ø 38 mm Carbonstange an einem vertikalen Schott oder einer Wand in einem modularen Bimini- und Sonnensegelsystem vorgesehen. Das Set besteht aus einer unteren und einer oberen Halterung.
Die montierte Stange kann in den Halterungen um 90° gedreht und in Position arretiert werden. Die untere Halterung ist als Sackloch ausgeführt und stützt das Stangenende, während die obere Halterung durchgängig ist, sodass die Stange hindurchgeführt werden kann.
Die Halterungen sind aus Edelstahl mit spiegelpolierter Oberfläche und Frontlogo gefertigt. Die Gesamtbreite vorne beträgt 92 mm, die Höhe 106 mm und die Ausladung von der Montagefläche 65 mm. Der Mittelteil hat eine Breite von 74 mm und die Montagelöcher haben einen Durchmesser von 6,6 mm.
Das Set wird mit M6 × 40 Senkkopfschrauben oder längeren Schrauben montiert, falls die Einbaubedingungen dies erfordern. Es ist nicht dokumentiert, ob die Befestigungsschrauben im Lieferumfang enthalten sind.
Das Buchsenset ist mit den zweiteiligen, abnehmbaren Ø 38 mm Carbonstangen mit den Art.-Nr. 46.818.09 und 46.818.11 kompatibel. Die Stangen werden für abnehmbare Bimini-, Sonnensegel- und Überdachungslösungen verwendet.
Zugehörige Systemkomponenten umfassen das MARLOW-Befestigungsseil 46.817.00 und das wand-/schottmontierte Aufbewahrungssystem 34.358.38 für Ø 38 mm Stangen. Diese Komponenten sind separate Produkte.
Wichtige FunktionenSchott-/Wandmontiertes Buchsenset
Für Ø 38 mm Carbonstange
Untere Halterung (Sackloch) und obere durchgängige Halterung
Stange um 90° drehbar und arretierbar
Edelstahl mit spiegelpolierter Oberfläche
Maße: 92 × 106 × 65 mm
Montagelöcher: Ø 6,6 mm
Montage mit M6 × 40 Senkkopfschrauben oder länger
