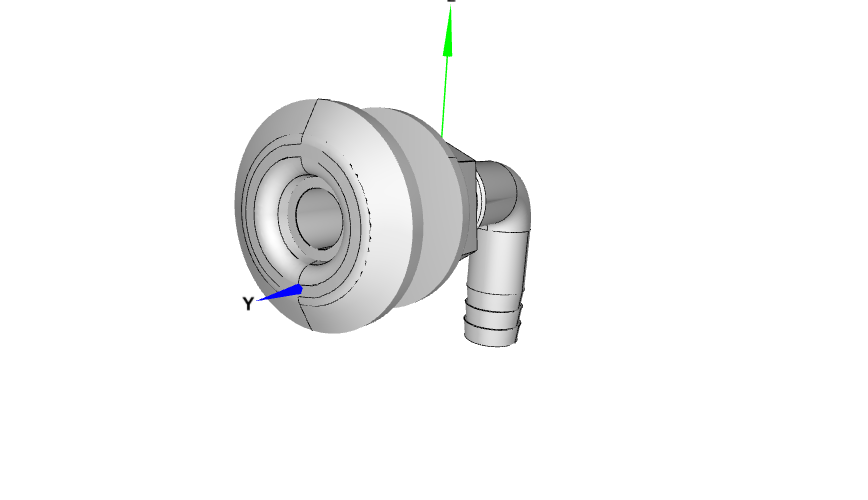

Skroggennemføring i nylon med rustfri front og integreret 90° slangestuds er beregnet til afløbsinstallation gennem skrog eller dæk. Den vinklede slangestuds leder slangen parallelt med eller langs indersiden af skroget og er velegnet til installationer med begrænset plads.
Gennemføringen har et hus i hvid nylon og en synlig frontkrave eller et hoved i spejlpoleret rustfrit stål. Konstruktionen kombinerer en robust, let nylonfitting med en blank og korrosionsbestandig afslutning på den synlige side. Montering udføres gennem skroget med gevind, hvorefter slangen forbindes til den integrerede 90° slangestuds.
Produktet fås med forskellige gevind- og slangetilslutninger: 1/2" gevind til 16 mm slange, 1" gevind til 20, 25 eller 29/32 mm slange samt 2" gevind til 38 eller 50 mm slange. Kontrollér altid gevindstørrelse, slangens indvendige diameter og installationspladsen før montering.

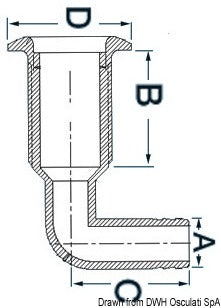

De dokumenterede mål varierer efter konfiguration: B 40–61 mm, C 42–90 mm og D 37–74 mm. For de enkelte udførelser gælder følgende katalogmål: B/C/D 61/70/74 mm, 40/70/56 mm, 61/90/74 mm, 46/47/49 mm, 44/47/49 mm eller 45/42/37 mm. Målbetegnelserne er bevaret, da deres nærmere måleretning ikke er specificeret.
Vigtige funktioner
90° skroggennemføring med slangestuds
Hus i hvid nylon
Synlig front eller hoved i spejlpoleret rustfrit stål
Gevindmontering gennem skrog eller dæk
Til slanger fra 16 til 50 mm afhængigt af konfiguration
Gevindstørrelser fra 1/2" til 2"
Velegnet til afløbssystemer og gennemgående skrogmontage
Katalogmål B: 40–61 mm
Katalogmål C: 42–90 mm
Katalogmål D: 37–74 mm
