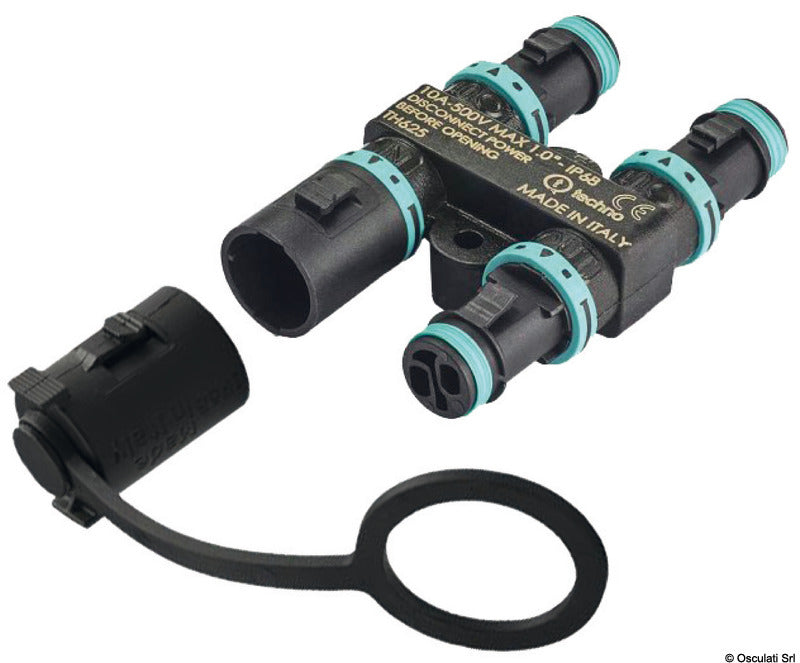

Dieser 2-polige Mini-Stromverteiler mit Schutzkappe von Techno ist ein kompakter TH625/TEEBOX-Verteiler für wasserdichte elektrische Mikroanschlüsse. Er verteilt einen elektrischen Anschluss auf drei parallel geschaltete Ausgänge und ist direkt kompatibel mit dem 2-poligen Stecker-/Buchsensystem mit der Art.-Nr. 14.374.02.
Der Verteiler verfügt über eine H-förmige Konfiguration mit einem Stecker-Eingang und drei Buchsen-Ausgängen. Alle vier Anschlusspunkte sind intern parallel geschaltet und für zwei Pole ausgelegt. Die mitgelieferte, fixierte Schutzkappe schützt den freiliegenden Steckeranschluss, wenn dieser nicht verbunden ist.
Das TH625-Verteilergehäuse misst 58,8 × 39,25 × 16,39 mm und besteht aus thermoplastischem Hot-Melt-Material. Die Ausführung ist schwarz mit türkisfarbenen Dichtungs- und Verriegelungselementen. Das System ist halogen- und silikonfrei, verfügt über TPE-Dichtungen und versilberte Messingkontakte.
Der Stromverteiler ist für bis zu 10 A ausgelegt und besitzt die Schutzart IP68 mit xDRY-Technologie. Er ist zudem mit der Stoßfestigkeit IK06, Überspannungskategorie II, Verschmutzungsgrad 2 und einem Kriechstromindex (PTI) von 175 klassifiziert. Die Konstruktion wurde durch einen 1.000-stündigen Salzsprühnebeltest in 5%iger Salzlösung bei 35 °C auf Korrosionsbeständigkeit geprüft.
Das Anschlusssystem verwendet Techno TH381-Mikrostecker. Die separaten Kabelstecker sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bei der Installation werden Stecker und Verteiler mit einer Push-Pull-/Klickverbindung und Orientierungshilfen zusammengefügt. Der Kabeldurchmesser muss 5–7,5 mm betragen und der Kabelquerschnitt 1 mm². Bei Kabelbiegungen muss der Biegeradius mindestens das Vierfache des Kabeldurchmessers betragen; eine quergerichtete Kabelbelastung sollte vermieden werden, um die Dichtigkeit zu gewährleisten.
Die Stecker des Systems verwenden Schraubklemmen. Das maximale Anzugsdrehmoment für die Leiterklemmen beträgt 0,1 Nm, während Kabelverschraubung und Mutter mit höchstens 1,5 Nm angezogen werden dürfen. Die Referenznormen sind EN 61984 und EN 61535.
Wichtige Funktionen2-poliger H-förmiger Mini-Stromverteiler
1 Stecker-Eingang und 3 Buchsen-Ausgänge
Intern parallel geschaltete Anschlüsse
Maximaler Strom: 10 A
Schutzart: IP68
Kompatibel mit Art.-Nr. 14.374.02 und dem Techno TH381-System
Fixierte Schutzkappe im Lieferumfang enthalten
Produktmaße: 58,8 × 39,25 × 16,39 mm
Kabeldurchmesser: 5–7,5 mm
Separate Kabelstecker nicht enthalten
