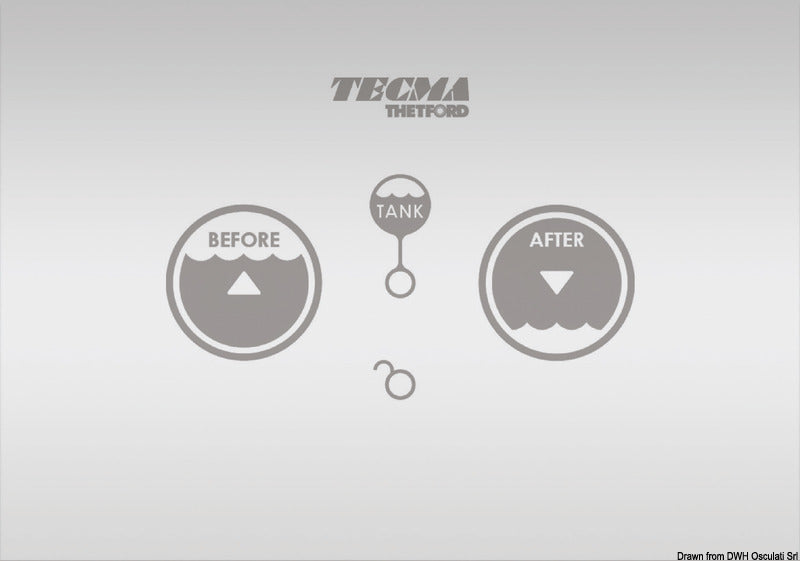

Dieses Touch SFT Multifunktions-Bedienpanel von Tecma ist ein separates Ersatzteil für elektrische Toiletten der Generation 1 und Generation 2. Das Panel nutzt die Smart Flush Technology und steuert die Wasserzufuhr, Spülung und Entleerung über die Sensorfelder Before Use (Vor Gebrauch) und After Use (Nach Gebrauch). Die Touch SFT-Version arbeitet mit einer extern platzierten Steuereinheit zusammen.
Die Front besteht aus gehärtetem High-Tech-Glas und verfügt über eine LED-Hintergrundbeleuchtung sowie einen Näherungssensor. Die Hintergrundbeleuchtung kann auf dauerhaft ein, dauerhaft aus oder automatische Aktivierung per Näherungssensor eingestellt werden. Das Panel verfügt zudem über eine Reinigungs-Sperre mit automatischer Reaktivierung nach 15 Sekunden sowie eine Dusch-Sperre, die die Bedienung für 15 Minuten deaktiviert, um eine unbeabsichtigte Auslösung durch Spritzwasser zu vermeiden.
Das Toilettensystem kann auf Reise- oder Hafenmodus eingestellt werden. Im Reisemodus wird die Schüssel nach dem Spülzyklus bis auf eine kleine Wasservorlage entleert, während der Hafenmodus eine geringe Menge Wasser in der Schüssel belässt. Die Spülwassermenge kann über den Regler auf der Rückseite des Panels angepasst werden, und die Wasserzufuhr via Before Use kann für bis zu 12 Sekunden aktiviert werden. Das System unterstützt auch die manuelle Aktivierung der Häckslerpumpe ohne normale Wasserzufuhr sowie einen Reset über den Tankfüllstandsbereich.
Die integrierte dreifarbige Tankfüllstandsanzeige zeigt den System- und Tankstatus mit grüner, gelber und roter Beleuchtung an. Bei registriertem vollen Tank wird die weitere Wasserzufuhr blockiert, während die Häcksler- und Ablaufpumpe weiterhin aktiviert werden können. Die Blockierung kann mit der Lock-Out-Funktion vorübergehend umgangen werden. Die Tankfüllstandsanzeige und die automatische Blockierung erfordern einen kompatiblen und korrekt angeschlossenen Tanksensor. Das Panel unterstützt die Tankstandssignalisierung über Tonhöhen sowie potenzialfreie Kontaktsensoren, elektronische Sensoren und kompatible Tecma-Sensorsysteme.

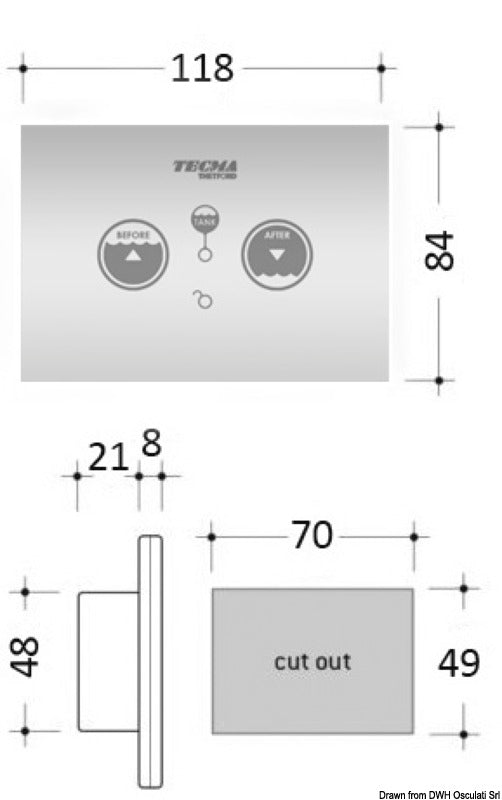

Die Front misst 118 × 84 mm, der Montageausschnitt beträgt 70 × 49 mm. Das hintere Gehäuse ist mit einer Höhe von 48 mm angegeben, während die Profilmaße 21 mm für den hinteren Teil und 8 mm für den Frontpanelteil betragen. Das mitgelieferte Kabel ist 1,5 m lang. Bei der Installation müssen die Wandstärke, die Kabelführung und der Abstand zwischen Toilette, Panel und Steuereinheit berücksichtigt werden. Die Steuereinheit muss so platziert werden, dass sie nachträglich inspiziert werden kann.
Das Panel kann in Tecma-Toilettensystemen mit 12 V- sowie 24 V-Systemkonfiguration verwendet werden und ist für G1 und G2 dokumentiert. Das OEM-Modell ist T-PF.P11T2 und wird unter anderem in den Serien Compact, Flexi und Design verwendet. Zu den dokumentierten Serien und Modellen gehören Nano, Compass, Elegance, Silence, Breeze/E-Breeze, Evolution, Privilege und X-Light. Überprüfen Sie vor dem Austausch immer das Toilettenmodell, die Steuereinheit, den Kabelbaum, den Tanksensor und die Original-Artikelnummer.
OEM- und Servicekomponenten
Komplettes Bedienpanel: T-PF.P11T2
Wandpanel/Wandschalter: T-PF.P11T2/SFT-WS
Steuereinheit/Controller: T-PF.P11T2/SFT-CTR
Frühere Nummer: 98122B
Alternative Händlernummer: 1326222
Wichtige FunktionenBerührungsempfindliches Multifunktionspanel mit zwei Bedienfeldern
Smart Flush Technology mit Reise- und Hafenmodus
Front aus gehärtetem High-Tech-Glas
LED-Hintergrundbeleuchtung mit Näherungssensor
Dreifarbige Tankfüllstandsanzeige und Überlaufschutz
Einstellbare Spülwassermenge
Reinigungs-Sperre und 15-minütige Dusch-Sperre
Frontmaße: 118 × 84 mm
Montageausschnitt: 70 × 49 mm
Kabellänge: 1,5 m
Überprüfen Sie vor dem Kauf immer das Toilettenmodell, die Steuereinheit, den Kabelbaum und die Original-Artikelnummer.
