Dieser Frontplatten-Kippschalter verfügt über die Schaltfunktion (EIN)-AUS-(EIN), drei Anschlüsse und einen Nennstrom von 15 A. Er ist für die Trimmsteuerung spezifiziert und kann für eine Auf-/Ab-Steuerungsfunktion verwendet werden.
Beide EIN-Positionen sind tastend und mit Federrückstellung ausgeführt. Sobald der Metallhebel losgelassen wird, kehrt der Schalter automatisch in die stabile Mittelstellung AUS zurück. Die Konstruktion ermöglicht somit zwei aktive Betätigungsrichtungen, ohne dass der Schalter dauerhaft aktiviert bleibt.
Der Schalter wird über einen M12-Gewindehals mit Mutter und Unterlegscheibe durch eine Frontplatte montiert. Der Montagehals hat einen Durchmesser von Ø12 mm, der empfohlene Lochdurchmesser in der Frontplatte beträgt Ø12,5 mm. Die drei Anschlüsse sind als Schraubklemmen für den elektrischen Anschluss ausgeführt.

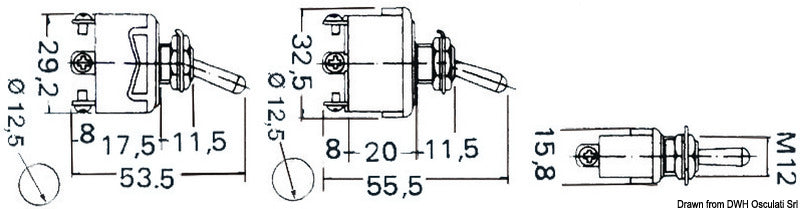

Das Gesamtmaß durch die Frontplatte, einschließlich Betätigungshebel und Anschlussbereich, beträgt 53,5 mm. Der Schalterkörper misst 29,2 × 17,5 × 15,8 mm, und die Anschlüsse haben einen Überstand von 8 mm.

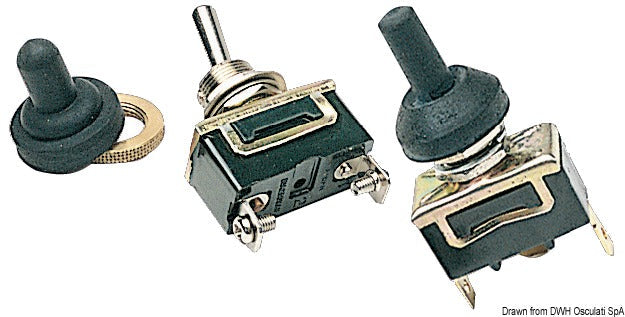

Eine Gummikappe mit Messingscheibe, Art.-Nr. 14.925.03, kann als optionales Schutzzubehör montiert werden. Die Kappe ist nicht im Lieferumfang enthalten. Die Standardverpackung enthält 10 Stück.
Wichtige FunktionenSchaltfunktion: (EIN)-AUS-(EIN)
Zwei tastende EIN-Positionen mit Federrückstellung
Stabile Mittelstellung AUS
3 Anschlüsse mit Schraubklemmen
Nennstrom: 15 A
Frontplattenmontage mit M12-Gewindehals
Montagehals: Ø12 mm
Empfohlenes Frontplattenloch: Ø12,5 mm
Spezifizierte Anwendung für Trimmsteuerung
Optionale Gummikappe: Art.-Nr. 14.925.03
