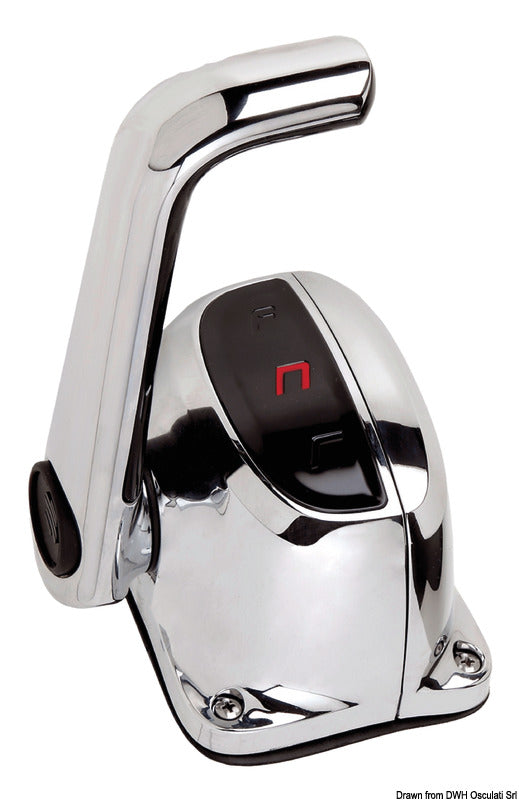

Denne topmonterede mekaniske motorbetjening fra Ultraflex er model B501CH til betjening af én motor. Den har ét dobbeltvirkende greb, som styrer både gas og gearskift, og leveres med forkromet hus og forkromet greb. Varianten er uden trimkontakt og uden manuel lås i neutralstillingen.
Grebets første 30° bevægelse aktiverer gearskiftet, mens den resterende bevægelse regulerer gassen. Fremadgående bevægelse vælger fremadgående gear, og bagudgående bevægelse vælger bakgear. En trykknap frakobler gearfunktionen, så motoren kan varmkøres med forhøjet omdrejningstal uden gearindkobling. Grebsfriktionen kan justeres, og på denne version uden neutral-lås kan grebets grundvinkel indstilles fremad eller bagud.
Kontrolboksen har et hus i højresistent ABS og et trykstøbt greb i aluminium. Pakken indeholder K59-kabeltilslutningskit samt monteringsdele med fire M5 × 30-skruer, fire M5-møtrikker, fire skiver, tre låseringe, en M5 × 12-skrue, en plade og en tap.
B501CH er beregnet til Ultraflex mekaniske kontrolkabler. C14- og MACH14-kabler monteres uden adapterkit. K59-kittet, som medfølger, anvendes til C2-, C8- og MACHZero/MACH0-kabler. C5-, C16- og MACH5-kabler kræver K60-kit, varenr. 45.100.17, mens C36- og MACH36-kabler kræver K62-kit, varenr. 45.100.12. C22 kræver K61-kit, og C4 er ikke kompatibelt.
Kontrolboksen monteres oven på en pult eller et instrumentbord med plads til grebets fulde bevægelse i begge retninger. Kablerne forbindes, før boksen fastgøres. Kabelføringen bør være så direkte som muligt med få bøjninger og en mindste bøjningsradius på cirka 203 mm. Kablerne bør ikke fastgøres tættere end 500 mm fra kabeludgangen. Ved installation med påhængsmotor anbefales cirka 120 cm ekstra kabellængde til motorens drejebevægelse.
En X12 neutral-startkontakt, varenr. 45.012.00, kan monteres som ekstraudstyr, så motoren kun kan startes i neutral. EN ISO 11547 er relevant, når denne kontakt er installeret. Betjeningen bør regelmæssigt skylles med ferskvand, kontrolleres for saltaflejringer og korrosion samt efterses for løse monteringsmøtrikker, slidte kabelkapper og beskadigede kabelender.
Vigtige funktionerTopmonteret, fuldt mekanisk motorbetjening til én motor
Ét dobbeltvirkende greb til gas og gearskift
Forkromet hus og forkromet greb
Justerbar grebsfriktion og grundvinkel
Varmkøringsfunktion uden gearindkobling
Uden trimkontakt og manuel neutral-lås
K59-kabeltilslutningskit og monteringsdele medfølger
Mulighed for eftermontering af X12 neutral-startkontakt
