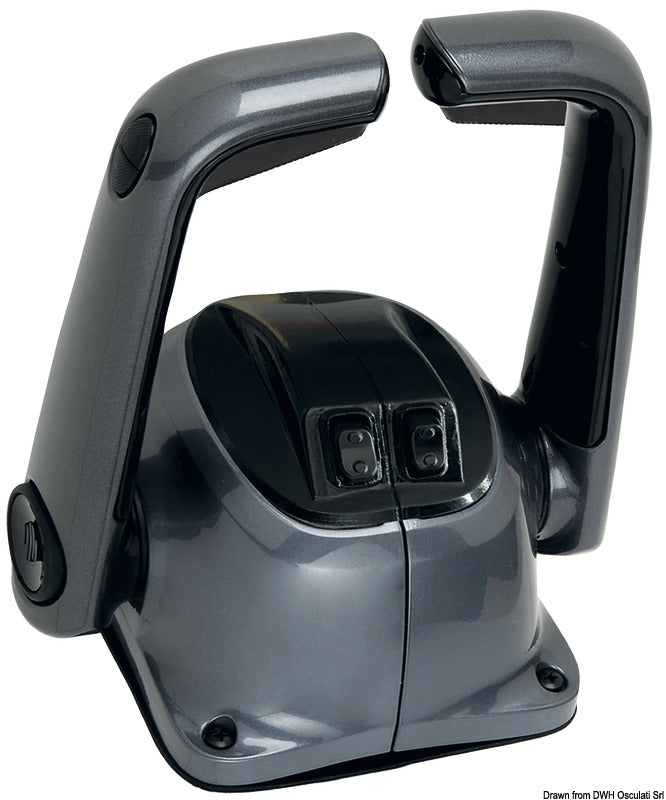

Denne Ultraflex B501/B502 topmonterede mekaniske motorbetjening i model B502BT/L er beregnet til betjening af to motorer. De to dobbeltvirkende greb styrer både gas og gearskift, så hver motor kan betjenes separat fra den samme boks. Varianten har gunmetal/mørkegrå finish, integreret trimkontrol og positiv neutralspærre.
Betjeningsboksen er fuldt mekanisk og konstrueret med et hus af højstyrke-ABS samt støbte metalgreb. Friktionen kan justeres, og en trykknap frakobler gearfunktionen, så motorerne kan varmes op uden indkobling af gear. Konstruktionen modvirker samtidig utilsigtet gearindkobling, medmindre motoren er i tomgang.
Trimfunktionen gør det muligt at trimme begge motorer samtidigt eller regulere dem individuelt. Den mekaniske neutralspærre er integreret i denne variant. Den valgfrie X12-sikkerhedsmikrokontakt, varenr. 45.012.00, kan desuden sikre, at motorstart kun er mulig, når gearbetjeningen står i neutral. Med X12 installeret opfylder eller overgår installationen EN ISO 11547.
Betjeningen er kompatibel med flere Ultraflex-betjeningskabler. C14 og MACH14 monteres uden forbindelseskit. K59 medfølger til C2-, C8- og MACHZero/Mach0-kabler. C5, C16 og MACH5 kræver K60, varenr. 45.100.17, som købes separat, mens C36 og MACH36 kræver K62, varenr. 45.100.12. C22 kræver K61-forbindelseskit.
Ved installation skal kablerne føres så direkte som muligt med færrest mulige bøjninger. Minimum bøjeradius er 203 mm, og der skal være mindst 500 mm fra betjeningsboksens kabeludgang til første kabelfastgørelse. Ved installation med påhængsmotor beregnes cirka 120 cm ekstra kabellængde til motorens drejebevægelse. Kablerne tilsluttes betjeningen, før boksen monteres endeligt.
Produktets maksimale konturmål er 215 mm i bredden, 238,9 mm i højden og 178,6 mm i dybden. Den tekniske tegning angiver desuden en nedre frontbredde på 116,4 mm, en nedre sidedybde på 149,7 mm samt lodrette delmål på 113 og 191 mm. Betjeningen er dokumenteret til påhængsmotorer og sterndrive/I/O-installationer.
Vigtige funktionerTopmonteret, fuldt mekanisk motorbetjening
To dobbeltvirkende greb til to motorer
Samlet gas- og gearbetjening for hver motor
Integreret trimkontrol med fælles eller individuel regulering
Positiv mekanisk neutralspærre
Justerbar friktion og motoropvarmningsfunktion
Hus af højstyrke-ABS og støbte metalgreb
K59-forbindelseskit medfølger
Mulighed for X12-neutral-start-sikkerhedsafbryder
Gunmetal/mørkegrå finish
