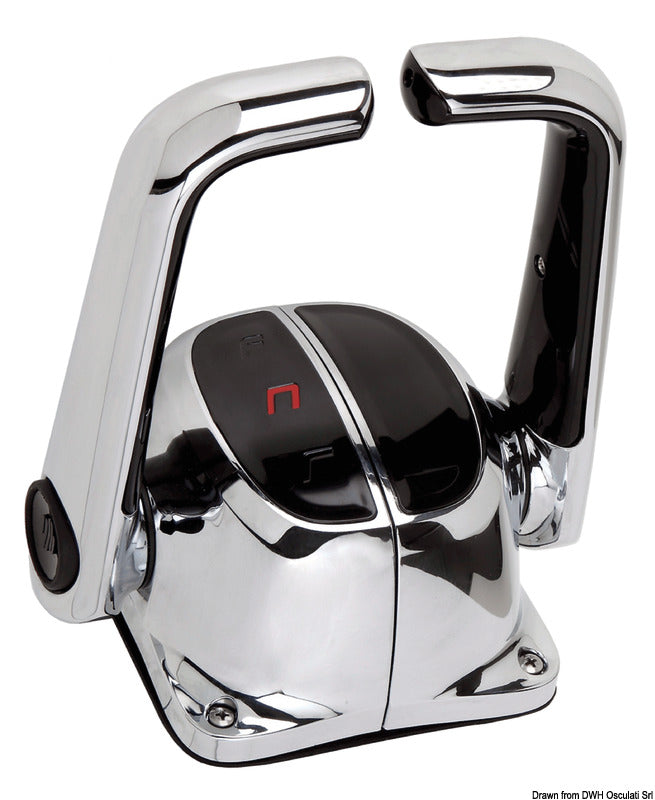

Ultraflex B501/B502 topmonteret mekanisk motorbetjening i model B502CH er beregnet til mekanisk betjening af to motorer. Betjeningen har to dobbeltvirkende håndtag, hvor hvert håndtag styrer både gearskift og gas for den tilhørende motor. Denne variant har forkromet hus og forkromede håndtag samt leveres uden trimkontakt og uden neutralspærre i håndtagene.
Hvert håndtags bevægelse er opdelt i to faser. Gearfunktionen aktiveres i de første 30° af bevægelsen, hvorefter den resterende bevægelse regulerer gassen. Fremadrettet bevægelse vælger fremadgear, mens bagudrettet bevægelse vælger bakgear. En frikoblingsknap ved håndtagsnavet gør det muligt at give gas til motoropvarmning uden at koble gearet ind.

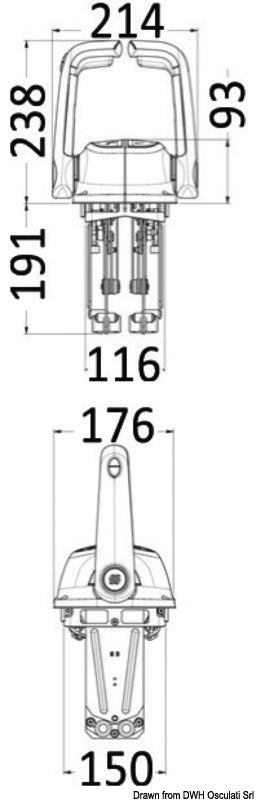

Motorbetjeningen har et hus i højstyrke-ABS og håndtag i trykstøbt metal/aluminium. Håndtagsfriktionen kan justeres, og håndtagsvinklen kan tilpasses fremad eller bagud. Det samlede arbejdsomfang er nominelt 176 mm i bredden, ca. 238-239 mm i højden og 214 mm i maksimal dybde inklusive håndtagsbevægelsen. Basen måler nominelt 150 × 116 mm, mens dimensionen under monteringsfladen er ca. 190-191 mm.
B502CH monteres oven på en konsol eller et instrumentbord. Monteringsstedet skal give fri plads til hele håndtagsbevægelsen i både frem- og bakretning. Kablerne forbindes, før boksen fastgøres endeligt. Monteringsdele med fire M5 × 30-skruer, møtrikker og skiver medfølger sammen med kabeldele og to K59-kabelmonteringssæt.
C14- og MACH14-kabler kan tilsluttes uden adaptersæt. C2-, C8- og MACHZero/Mach0-kabler anvender de medfølgende K59-sæt. C5-, C16- og MACH5-kabler kræver K60-adapteren med varenr. 45.100.17, mens C36- og MACH36-kabler kræver K62-adapteren med varenr. 45.100.12. C22 kræver K61-adapteren, og C4 understøttes ikke.
En X12-neutralstartkontakt med varenr. 45.012.00 kan eftermonteres som ekstraudstyr. Kontakten forhindrer motorstart, når gearbetjeningen ikke står i neutral. Med X12 installeret opfylder eller overgår betjeningen EN ISO 11547. Uden kontakten skal føreren manuelt kontrollere neutralstillingen før start.
Vigtige funktionerTopmonteret, fuldt mekanisk motorbetjening til 2 motorer
To dobbeltvirkende håndtag til samlet betjening af gas og gear
Forkromet hus og forkromede håndtag
Frikoblingsknap til motoropvarmning uden indkobling af gear
Justerbar håndtagsfriktion og håndtagsvinkel
Uden trimkontakt og neutralspærre
To K59-kabelmonteringssæt og monteringsdele medfølger
Kan udstyres med X12-neutralstartkontakt
