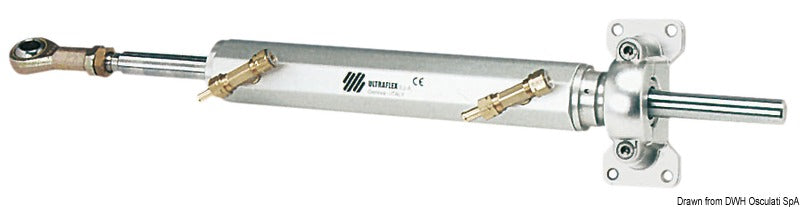

Ultraflex balanceret hydraulisk styrecylinder til indenbordsmotor, model UC168-I, er beregnet som arbejdscylinder i et hydraulisk styresystem på både med indenbordsmotor. Den balancerede konstruktion giver samme antal ratomdrejninger fra bagbord til styrbord som fra styrbord til bagbord.
Cylinderen har et volumen på 168 cm³, en slaglængde på 178 mm og en udgangskraft på 673 kg. Det angivne styremoment er 87 kgm. Cylinderboringen er 40 mm, og den bevægelige stempelstang har en diameter på 20 mm. Konstruktionen er udført i aluminium.
Cylinderens 3/8"-fitting er beregnet til højtryks-fleksibelslange. Systemet kan konfigureres med fleksibel hydraulikslange TU5/16 eller 3/8" kobberrør, afhængigt af den valgte installation. Cylinderen forbindes til rorpinden eller styrearmen via kugleleddet, mens den modsatte side fastgøres til båden med støtten og monteringspladen. Installationen skal justeres, så cylinderen når sit endestop før roret eller den øvrige styremekanik.
Målene i den tilhørende A–G-tegning er A 178 mm, B 155 mm, C 127 mm, D 512 mm, E 107 mm, F 40 mm og G 105 mm. Bogstavmålene refererer til tegningens specifikke målepunkter og bør derfor anvendes sammen med den korrekte installationstegning.
Kompatible hydraulikpumper
Cylinderen kan kombineres med Ultraflex-pumperne UP25F, UP28F, UP33F, UP39F, UP45F, UP33R, UP28R og UP39R med varenumrene 45.280.00, 45.280.01, 45.280.02, 45.280.03, 45.280.33, 45.280.04, 45.280.07 og 45.280.08. Med UP28F eller UP28R opnås cirka 6,0 ratomdrejninger fra side til side, mens UP33F eller UP33R giver cirka 5,1 ratomdrejninger.
Den teoretiske grænsetilstand er 9.895 N, svarende til 1.009 kg ved 105 bar. Dette er ikke cylinderens normale katalogværdi eller normale arbejdskraft; den angivne normale udgangskraft er 673 kg. Til systemet anvendes Ultraflex OL150 hydraulikolie, producentnr. 42398X. Dokumenterede reservedele omfatter kugleled 39478B og kugleled med shim 39480M. Udskiftning af hydrauliske reservedele skal udføres af kvalificerede teknikere.
UC168 og UC215 er omfattet af IMCI EC-typeafprøvningscertifikat HSSUFLX006 efter EN ISO 10592:2017 og Recreational Craft Directive 2013/53/EU. Certifikatet er dateret 1. december 2020 og gælder produkter identificeret som 2021-model.
Vigtige funktionerBalanceret hydraulisk styrecylinder til indenbordsmotor
Model: UC168-I
Cylindervolumen: 168 cm³
Slaglængde: 178 mm
Udgangskraft: 673 kg
Styremoment: 87 kgm
Cylinderboring: 40 mm
Stempelstang: Ø20 mm
3/8" fitting til højtryks-fleksibelslange
Producentvarenummer: 39432A
