Ultraflex Gotech hydraulisk styresæt til påhængsmotor med sidemonteret cylinder

Ultraflex Gotech hydraulisk styresystem i komplet kit er beregnet til én påhængsmotor op til 115 hk. Denne GOTECH-OBS-variant har en sidemonteret, ubalanceret UC68-OBS-cylinder og et dobbeltvirkende hydrauliksystem. Den ubalancerede cylinder giver 3,7/5,5 ratomdrejninger fra anslag til anslag afhængigt af styreretningen.

Sættet indeholder en UP18-ratpumpe, en UC68-OBS-cylinder, to 6 m lange 1/4"-højtryksslanger og 2 liter OL 150-hydraulikolie. Slangerne har en fabriksmonteret fitting i den ene ende og leveres med løse, genanvendelige fittings til den anden ende, så slangerne kan afkortes under installationen. Rat medfølger ikke.

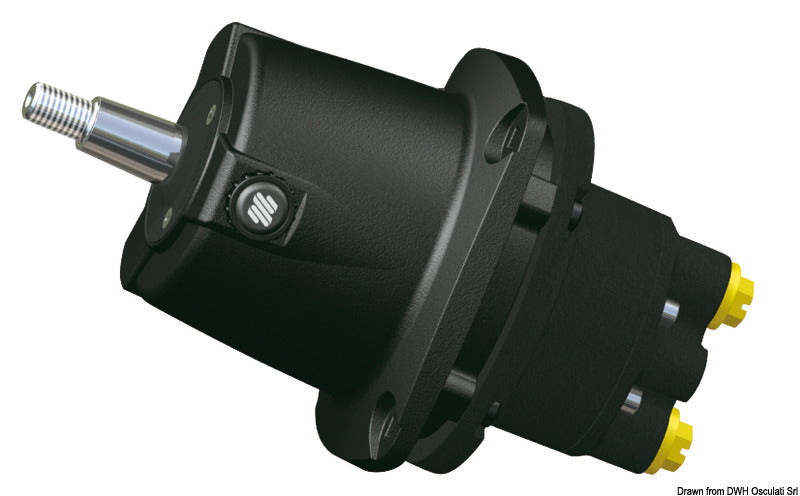

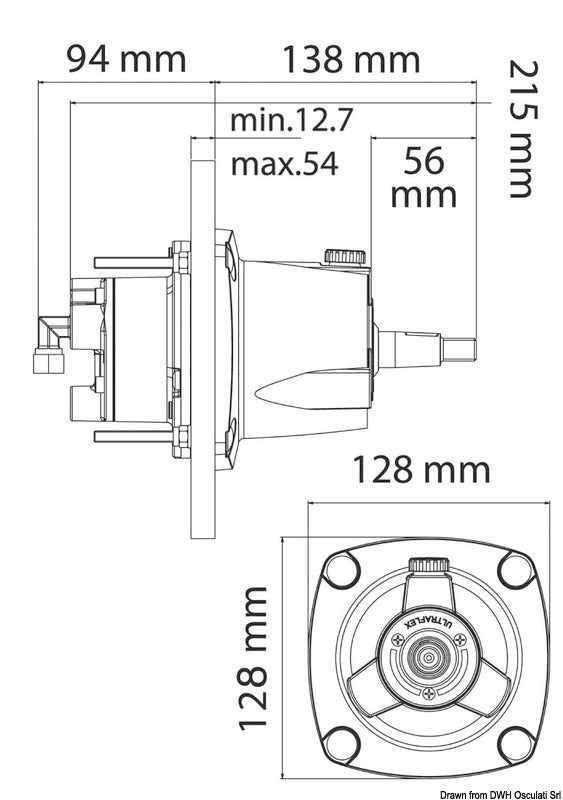

UP18-pumpen monteres halvt forsænket i instrumentbordet og har en fortrængning på 18 cm³ pr. ratomdrejning, fem stempler samt integreret kontraventil og overtryksventil indstillet til 55 bar. Kontraventilen modvirker tilbageslag i styringen. Pumpen har en konisk 3/4" rataksel i rustfrit stål, to 1/4" NPT-tilslutninger og kan anvendes med rat op til 508 mm i diameter. Pumpehuset er udført i korrosionsbestandigt kompositmateriale, og kontraventil samt akseltætning kan serviceres.

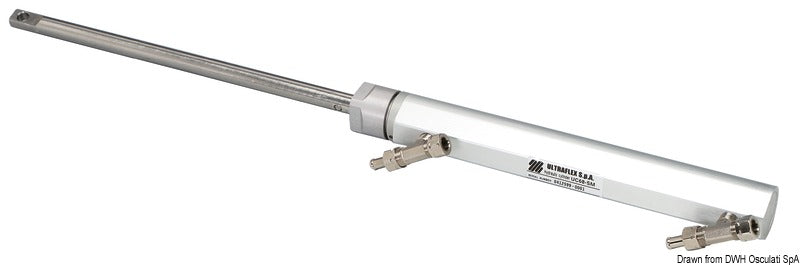

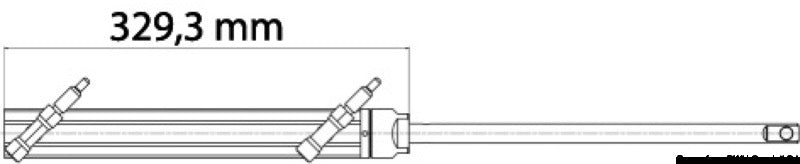

UC68-OBS-cylinderen monteres på påhængsmotorens tilt-/styrerør og har 203 mm slaglængde, 25 mm indvendig cylinderdiameter og et olievolumen på 68/100 cm³. Den retningsafhængige trykkraft er 185/270 kg. Den patenterede drejemøtrik understøtter montering på motorens styrerør. Installationen kræver mindst 340 mm fri plads ved siden af tilt-/styrerøret samt 7/8"-14 UNF-gevind med mindst 16 mm gevindlængde på den anvendte monteringsside.

Systemet anbefales til installationer, hvor bådens maksimale fart ikke overstiger 40 knob, og sidecylinderen må ikke anvendes på racerbåde. Slangerne skal monteres med mindst 75 mm bøjeradius og føres, så de ikke klemmes eller berører agterspejlet, når motoren tiltes. Motorens linkarm eller styrearm indgår som motorkomponent, og den konkrete motormodel skal kontrolleres i cylinderens Application Guide før installation.

Styresættet overholder EU 95/25 og ISO 10592 og har et dokumenteret driftstemperaturområde fra −18 °C til +77 °C. Producentvarenummeret for sættet er 42823K. UP18-pumpen har varenr. 43182C, UC68-OBS-cylinderen varenr. 39784J, og slangesættet KIT OB-GT/M-60 har varenr. 42669C. Autopilotkit med varenr. 45.273.10 eller Ultraflex K18, varenr. 43414X, er dokumenteret som tilbehør til systemet.

Komplet hydraulisk styresæt til én påhængsmotor op til 115 hk
Sidemonteret, ubalanceret UC68-OBS-cylinder
3,7/5,5 ratomdrejninger fra anslag til anslag
203 mm cylinderslag og 68/100 cm³ cylindervolumen
UP18-pumpe med 18 cm³ pr. ratomdrejning og fem stempler
Integreret kontraventil og overtryksventil indstillet til 55 bar
To 6 m lange 1/4"-slanger med genanvendelige fittings
2 liter OL 150-hydraulikolie medfølger
Overholder EU 95/25 og ISO 10592
Rat medfølger ikke
