Dette hydrauliske styresystemkit til påhængsmotor fra Ultraflex er HyTech-OBF/1M-90, et komplet system til én styrestation. Det er beregnet til kompatible påhængsmotorer med en samlet effekt på op til 175 hk og både med en maksimal anbefalet hastighed på 48 knob. Systemet er ikke beregnet til racing- eller konkurrencebåde.

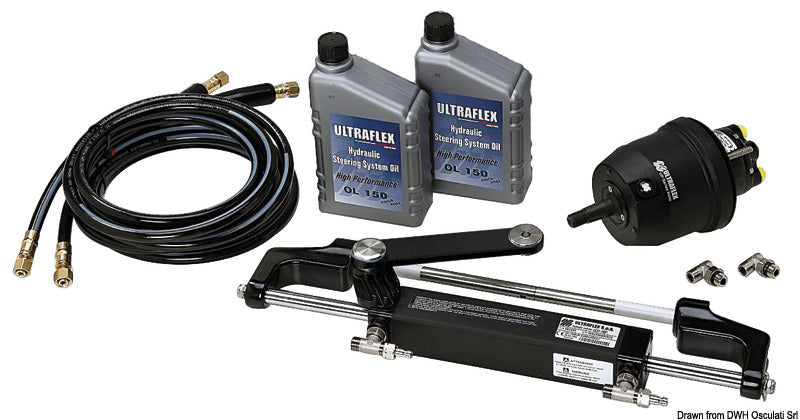

Kittet indeholder en UP20F frontmonteret ratpumpe, en UC95-OBF/1 balanceret og frontmonteret styrecylinder, to afkortelige hydraulikslanger på 9 m samt 2 liter OL150 hydraulikolie. Rat medfølger ikke og skal vælges separat. Styringen kræver 4,7 ratomdrejninger fra fuldt udslag til fuldt udslag.
UP20F-ratpumpen har en slagvolumen på 20 cm³ pr. ratomdrejning, fem stempler og en overtryksventil indstillet til 70 bar. Den integrerede kontraventil modvirker tilbageslag i styringen, mens overtryksbeskyttelsen beskytter det hydrauliske kredsløb. Pumpen har en konisk rataksel på 3/4 tomme i rustfrit stål, korrosionsbestandigt komposithus og justerbare 90° fittings til 3/8 tomme slange. Den understøtter en maksimal ratdiameter på 508 mm.
UC95-OBF/1 er en balanceret cylinder, som giver samme antal ratomdrejninger fra bagbord til styrbord og omvendt. Cylinderen har et hydraulisk volumen på 95 cm³, en udgangskraft på 278 kg, 30 mm cylinderboring og 186 mm slaglængde. Den er udstyret med 3/8 tomme højtrykstilslutninger, DN5 quick-connect-udluftning, justerbare fittings og ULTRABOLT-forbindelsesbolt i højstyrke-rustfrit stål. Udskiftelige cylinderender og en delt monteringsstang letter installation og service.
De to fleksible højtryksslanger er hver 9 m lange og kan afkortes til den konkrete installation. Drejemøtrikfittings er presmonteret i den ene ende, mens to løse fittings og to beskyttelsesmuffer medfølger. Slangesættet er beregnet til én styrestation og er ikke anbefalet til SilverSteer- eller MasterDrive-ratpumper på 1500 psi.
Den medfølgende OL150 hydraulikolie har viskositetsklasse ISO VG 15, størkningspunkt under -30 °C og en zinkfri formulering. Systemets dokumenterede arbejdstemperatur er -18 °C til +77 °C. Shell Tellus T15, Shell Tellus T22 og Mobil DTE 11M er dokumenterede kompatible olier. ATF Dexron II, bremsevæske og andre ikke-godkendte væsker må ikke anvendes.
Kompatibilitet
UC95-OBF/1-cylinderen er dokumenteret til udvalgte påhængsmotorer fra Mercury/Mariner, Evinrude, Yamaha, Honda, Suzuki, Tohatsu/Nissan, Selva, Johnson og Neander Shark. Det omfatter blandt andet Mercury/Mariner Optimax 125-175 hk fra 1999-2018, Yamaha F115/F150/F175 L4, Honda BF75-BF175, Suzuki DF70-DF175, Evinrude E40-E175, Johnson 70-175 hk, Tohatsu/Nissan 50-150 hk samt Neander Shark DTORQUE 111. Kompatibiliteten afhænger af motormodel, årgang og den krævede cylindervariant.
Mercury/Mariner 75/90/115 Optimax fra 2004-2018 samt Honda BF115D og BF130A er ikke dokumenteret til denne UC95-OBF/1-variant. Ved relevante Suzuki-installationer fra 1998-2008 kan adapterkit 41954W være nødvendigt.
Kontrollér altid motormodel, årgang, motoreffekt og den krævede cylindervariant inden køb.
Installation og tilbehør
Hydrauliksystemet skal fyldes fra systemets højeste punkt og udluftes omhyggeligt. Efter installationen skal systemet kontrolleres for lækager og kontrolleres igen efter 24 timer. X74-flangen, producentnr. 43048Y og varenr. 45.270.04, kan anvendes til delvist indfældet montering af UP20F-pumpen. Den løse UP20F-pumpe har varenr. 45.270.01, mens den løse UC95-OBF/1-cylinder har varenr. 45.271.10.
Vigtige funktionerKomplet hydraulisk styring til én styrestation
Til kompatible påhængsmotorer op til 175 hk
Maksimal anbefalet bådhastighed: 48 knob
UP20F frontmonteret ratpumpe med fem stempler
Balanceret UC95-OBF/1 frontmonteret styrecylinder
4,7 ratomdrejninger fra fuldt udslag til fuldt udslag
To afkortelige hydraulikslanger på 9 m
2 liter OL150 hydraulikolie medfølger
Konstrueret i overensstemmelse med UNI EN ISO 10592 og ABYC P21
Rat medfølger ikke
