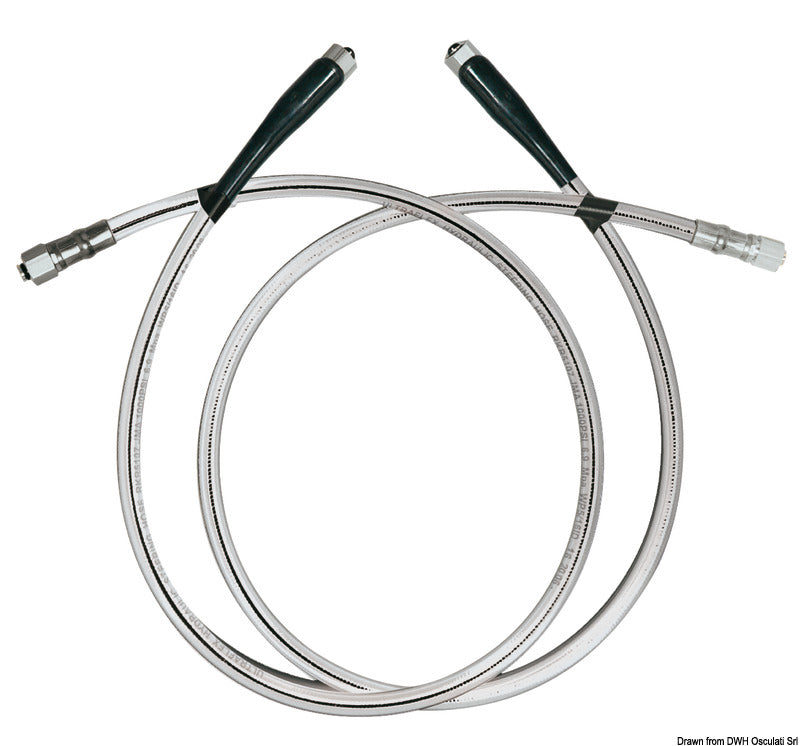

Ultraflex SilverSteer højtryksslangesæt i model KIT OB-SVS-55 består af to 5,5 m fleksible højtryksslanger til hydrauliske styresystemer med én styrestation. Slangerne forbinder hydraulikpumpen med motorens hydrauliske styrecylinder og leveres klar til montering.
Slangerne har en Kevlar-forstærket konstruktion samt præcrimpede fittings og anti-knæk-muffer i begge ender. Konstruktionen beskytter slangerne ved tilslutningerne og begrænser skadelig bøjning. Den indvendige slangediameter er 5/16", og den dokumenterede minimumsbøjningsradius er 250 mm.
Slangesættet er beregnet til Ultraflex SilverSteer- og MasterDrive-styrepumper med en aflastningsventil på 105 bar (1500 psi). Det anvendes blandt andet sammen med UP-SVS-pumper og UC130-SVS-styrecylinderen. Slangeserien er obligatorisk ved installation af en Ultraflex UP-SVS-pumpe.
Den dokumenterede trykgrænse er 120 bar (1700 psi). Ved tilslutning til pumpe og cylinder skal slangemøtrikkerne spændes med 20 Nm ved hjælp af en 17 mm fastnøgle. Slangerne må ikke monteres under trækspænding og skal føres, så de ikke gnider mod eller kolliderer med bådens dele gennem cylinderens fulde bevægelsesområde.
Slangerne er færdigmonterede og må ikke afkortes. De pressede fittings må heller ikke udskiftes. Producentnummeret for KIT OB-SVS-55 er 43592Y.
Vigtige funktionerKomplet sæt med to højtryksslanger
Længde: 5,5 m (18 ft)
Kevlar-forstærket slangekonstruktion
Præcrimpede fittings og anti-knæk-muffer
Indvendig diameter: 5/16"
Minimumsbøjningsradius: 250 mm
Maks. tryk: 120 bar (1700 psi)
Til enkeltstationsinstallationer
Tilspændingsmoment: 20 Nm
Må ikke afkortes eller modificeres
