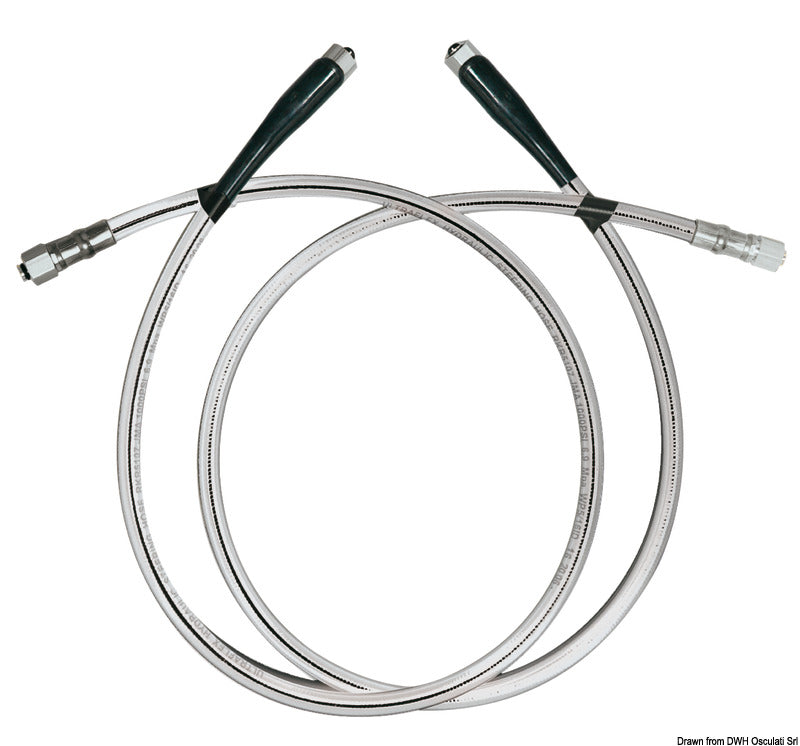

Dette Ultraflex SilverSteer højtryksslangesæt til hydraulisk styring består af to fleksible hydraulikslanger på hver 6,5 m. Varianten har modelbetegnelsen KIT OB-SVS-65 og er beregnet til enkeltstationsinstallation i kompatible SilverSteer- og MasterDrive-styresystemer.
Slangerne er konstrueret til højtryksanvendelse og forstærket med Kevlar-armering. De leveres med præmonterede, precrimpede fittings, så slangeenderne er klargjort til installation uden separat presning af fittings.
Begge ender er forsynet med knækaflastninger, som beskytter slangerne mod skarpe bøjninger og sammenklemning ved tilslutningerne. I en enkeltstationsinstallation anvendes sættet til den hydrauliske forbindelse mellem styrepumpen og systemets cylinder eller power unit afhængigt af systemkonfigurationen.
Slangesættet er beregnet til Ultraflex SilverSteer- og MasterDrive-systemer med styrepumper, hvis reliefventil er indstillet til 1500 psi, svarende til cirka 105 bar. Trykangivelsen beskriver systemkompatibiliteten og er ikke en angivelse af slangernes maksimale arbejdstryk.
Kompatible systemkomponenter
Dokumenterede relaterede SilverSteer-pumper omfatter UP28 FSVS, UP28T-SVS, UP33 FSVS, UP33T-SVS, UP39 FSVS og UP39T-SVS med varenumrene 45.275.01, 45.275.11, 45.275.02, 45.275.12, 45.275.03 og 45.275.13. Relaterede UC130-SVS-cylindre omfatter 45.276.06, 45.276.07, 45.276.08 og 45.276.09.
Installation med ekstra styrestation
Ved installation af en ekstra styrestation kræves yderligere hydraulikkomponenter. Afhængigt af systemkonfigurationen anvendes blandt andet endnu et KIT OB-SVS i passende længde, forbindelsessættet KIT OB-2S med varenr. 45.290.15, ekstra hydraulikolie og eventuelt yderligere T-fittings.
Vigtige funktionerKomplet sæt med 2 fleksible hydraulikslanger
6,5 m længde pr. slange
Kevlar-forstærket konstruktion
Præmonterede, precrimpede fittings
Knækaflastning på begge ender
Til enkeltstationsinstallation
Kompatibelt med SilverSteer- og MasterDrive-systemer
Producentmodel KIT OB-SVS-65
Producentvarenummer 43594C
