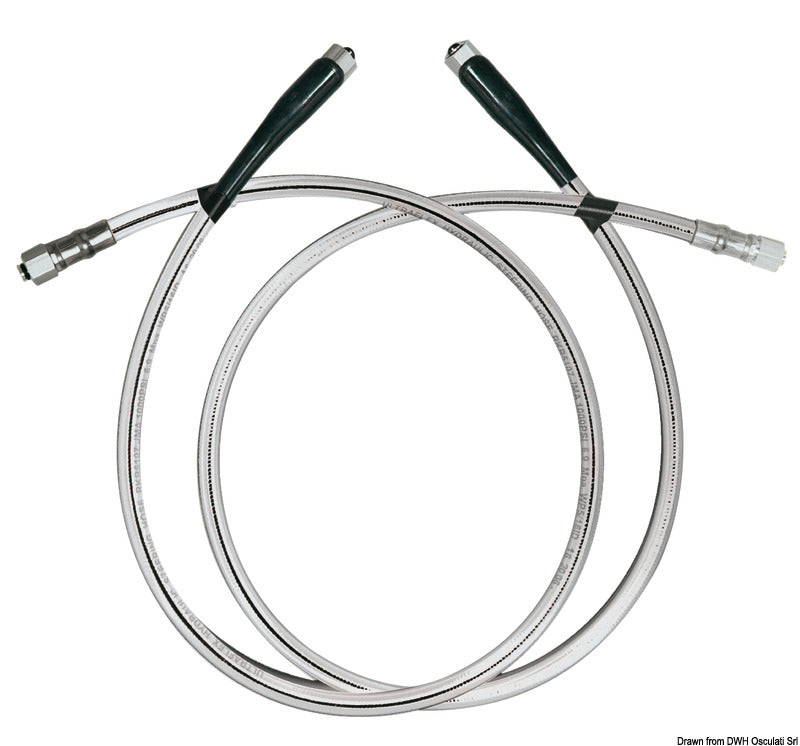

Ultraflex SilverSteer højtryksslangesæt er et hydraulisk forbindelsessæt til enkeltstyrepladsinstallationer i SilverSteer-styresystemer. Sættet indeholder to fleksible højtryksslanger på hver 7 m og er beregnet til at forbinde styrepumpe og cylinder.
Slangerne er forstærket med Kevlar-flet og leveres med præmonterede, påkrympede fittings. Begge ender har knækbeskyttende forstærkningsmanchetter, som beskytter slangerne mod kraftig bøjning og deformering ved tilslutningerne. Den indvendige slangediameter er 5/16".
Slangesættet er beregnet til Ultraflex SilverSteer hydrauliske styresystemer og kan anvendes med SilverSteer- og MasterDrive-styrepumper med 1500 psi overtryksventil. I aktuelle SilverSteer-systemer anvendes KIT OB-SVS sammen med UC130-SVS-cylinderen. Slangetypen indgår også i dokumenterede MasterDrive- og Integra EPS-systeminstallationer.
Ved installation skal slangerne føres med jævne bøjninger og en minimum bøjeradius på 250 mm. Tilslutningerne spændes med 20 Nm, og dette moment må ikke overskrides. Slangerne må ikke afkortes, og de påkrympede fittings må ikke udskiftes.
Slangerne skal føres på afstand af varmekilder og kemikalier og beskyttes med passende gennemføringer ved passage gennem skot. Efter monteringen skal det kontrolleres, at slangerne ikke kommer i kontakt med motoren eller bådens faste og bevægelige dele. Tilslutninger og arbejdsområde skal holdes fri for støv, snavs og spåner.
Ved installation med ekstra styreplads eller autopilot anvendes et supplerende KIT OB-2S-SVS. Installationer med to motorer og to cylindre kan desuden kræve KIT OB-2C130-SVS mellem cylindrene. Disse supplerende sæt medfølger ikke.
Vigtige funktioner2 hydrauliske højtryksslanger
7 m pr. slange
Kevlar-forstærket konstruktion
Præmonterede, påkrympede fittings
Knækbeskyttelse ved begge slangeender
Indvendig diameter: 5/16"
Minimum bøjeradius: 250 mm
Tilspændingsmoment: 20 Nm
Model: KIT OB-SVS-70
Producentnummer: 43595E
