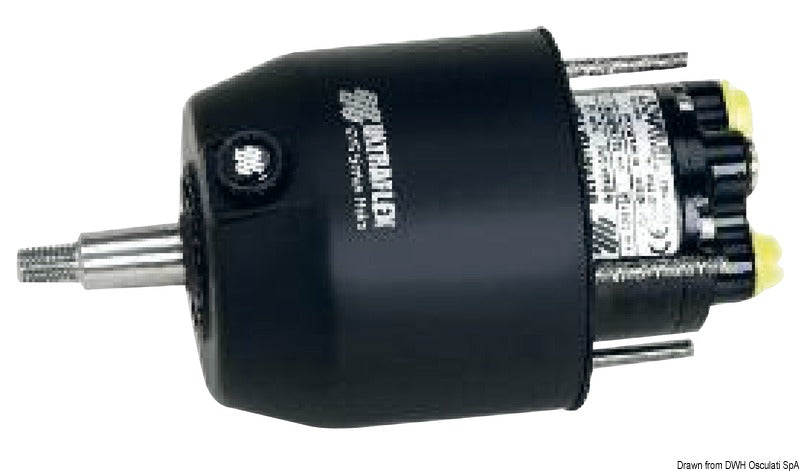

Ultraflex SilverSteer hydraulisk ratpumpe UP28F-SVS er en frontmonteret pumpe til hydrauliske, marine styresystemer med udenbordsmotor. Pumpen har en kapacitet på 28 cm³ pr. ratomdrejning, fem stempler og er konstrueret til SilverSteer SVS-installationer med højt styremoment.
Det aksiale stempelsystem har kuglelejet stempelbane, indbygget låseventil og integreret overtryksventil indstillet til 105 bar. Låseventilen modvirker, at belastningen fra motoren drejer rattet tilbage, mens ventil og akseltætning er placeret, så de er tilgængelige ved service. Pumpen er beregnet til rat med en maksimal diameter på 710 mm og en maksimal højde på 152 mm.
Konstruktionen omfatter en konisk 3/4" aksel i rustfrit stål, rotor i støbejern og to justerbare 90° fittings i forniklet messing til 3/8" hydraulikslange. Pumpens maksimale diameter er 115 mm. Standardpakken indeholder ratpumpe, to fittings, møtrikker og skiver til instrumentbord og rat, kile til ratakslen samt mærkat til prop og fyldepunkt. Rat medfølger ikke.
Pumpen skal kombineres med en UC130-SVS-cylinder og et KIT OB-SVS Kevlar-forstærket højtryksslangesæt. Ultraflex OL150 anbefales som hydraulikolie. Ventilkonstruktionen kan anvendes i systemer med to eller flere styrestationer, når installationen suppleres med de korrekte koblings- og slangesæt.
Pumpen må ikke anvendes sammen med ubalancerede hydraulikcylindre eller på racerbåde. Systemet skal dimensioneres, så styringen normalt har mellem 4 og 8 ratomdrejninger fra yderstilling til yderstilling. Driftstemperaturen er −18 °C til +77 °C, og styresystemet er konstrueret i overensstemmelse med UNI EN ISO 10592 og ABYC P21.
Efter installation eller service skal systemet fyldes og udluftes fra systemets højeste punkt. ATF Dexron II og bremsevæske må ikke anvendes. Pumpen kan monteres med den firkantede X64-flange, varenr. 45.270.03, eller den runde X57-flange, varenr. 45.280.10.
Vigtige funktionerFrontmonteret hydraulisk ratpumpe
Kapacitet: 28 cm³ pr. ratomdrejning
5 stempler
Indbygget låseventil
Overtryksventil indstillet til 105 bar
Konisk 3/4" aksel i rustfrit stål
To justerbare 90° fittings til 3/8" slange medfølger
Maksimal ratdiameter: 710 mm
Til UC130-SVS-cylinder og KIT OB-SVS-slangesæt
Producentnummer: 42662M
