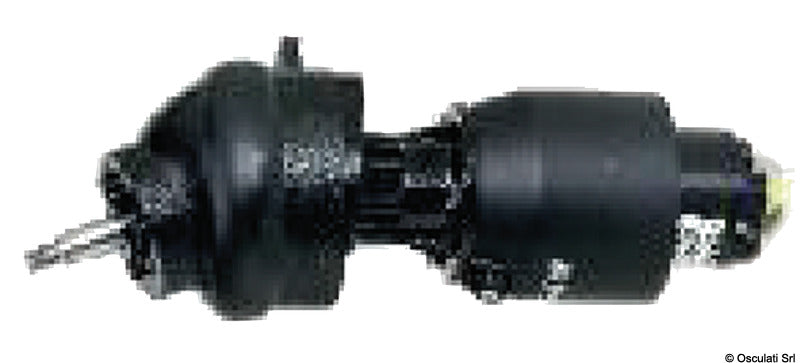

Ultraflex SilverSteer hydraulisk ratpumpe UP28T-SVS – front-/tiltmontering, 28 cm³/omdr.

Ultraflex SilverSteer hydraulisk ratpumpe UP28T-SVS er en frontmonteret pumpekomponent til hydrauliske SilverSteer-styresystemer med separat tiltmekanisme. Pumpen er beregnet til styring af påhængsmotorer og har en hydraulisk kapacitet på 28 cm³ pr. ratomdrejning.

Pumpen anvender et aksialt system med fem stempler og en kuglelejebåret stempelbane. Den patenterede kontraventil fastholder hydraulisk styrepositionen, mens den integrerede overtryksventil er indstillet til 105 bar. Ventilkonstruktionen understøtter desuden installationer med to eller flere styrestationer.

Konstruktionen omfatter en pumpeaksel i rustfrit stål, rotor i støbejern og to svingbare 90° fittings i forniklet messing. Fittings er beregnet til 3/8" hydraulikslange. Låseventilen og akseltætningen er tilgængelige med henblik på service og udskiftning.

UP28T-SVS skal anvendes med UC130-SVS-styrecylinder og KIT OB-SVS Kevlar-forstærket hydraulikslangesæt. Ved flere styrestationer anvendes KIT OB-2S. Pumpen må ikke kombineres med ubalancerede hydraulikcylindre. Den maksimale ratdiameter er 406 mm, og rattets maksimale højde/dishing er 152 mm.

Til pumpen anbefales Ultraflex OL150-hydraulikolie. ATF Dexron II og bremsevæske må ikke anvendes. Ved installation skal påfyldningshullet vende opad, så systemet kan fyldes og udluftes korrekt. De medfølgende 90° fittings må ikke monteres med PTFE-tape eller flydende gevindtætning.

Leveringen omfatter hydraulisk pumpe, to svingbare 90° fittings og et mærkat til påfyldningsproppen. Tiltmekanisme, cylinder og hydraulikslanger leveres separat. Det separate X70SVS-tiltkit med varenr. 45.039.00 giver op til 48° vinkeljustering; kontrollér pumpens revision og producentnummer før valg af tiltmekanisme.

Styresystemet er konstrueret i overensstemmelse med UNI EN ISO 10592 og ABYC P-21. Det dokumenterede omgivelsestemperaturområde er -18 °C til +77 °C, og hydrauliske komponenter må ikke installeres, hvor driftstemperaturen overstiger 80 °C.

Model UP28T-SVS til front-/tiltmontering
Kapacitet på 28 cm³ pr. omdrejning
Aksialt system med 5 stempler
Integreret kontraventil og overtryksventil på 105 bar
Maksimal ratdiameter på 406 mm
Til 3/8" hydraulikslange
To svingbare 90° fittings medfølger
Til UC130-SVS-cylinder og KIT OB-SVS-slangesæt
Må ikke anvendes med ubalancerede cylindre
Produktvægt 5 kg
