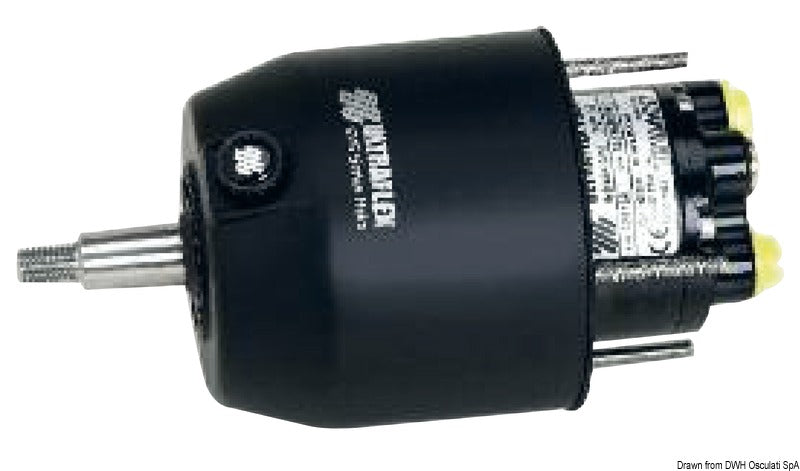

Denne Ultraflex SilverSteer hydrauliske ratpumpe i model UP39F-SVS er en frontmonteret pumpe til maritime hydrauliske styresystemer. Den har en kapacitet på 39 cm³ pr. ratomdrejning, syv stempler og understøtter rat med en diameter på op til 710 mm. Konstruktionen er udviklet til styresystemer med høje belastninger og stort styremoment.
Pumpen har en indbygget låse-/kontraventil, som modvirker tilbageslag fra motor eller ror og hjælper med at fastholde styrepositionen. En integreret overtryksventil udløser ved 105 bar for at beskytte systemet mod overtryk. Rotoren er fremstillet af støbejern, stempelbanen er kuglelejet, og den koniske 3/4" rataksel er udført i rustfrit stål.
UP39F-SVS leveres med to justerbare 90° fittings i forniklet messing til 3/8" hydraulikslange. Pumpen kan indgå i både enkelt- og dobbeltstationssystemer; en ekstra styrestation kræver OB-2S-forbindelseskit og de relevante 3/8" forbindelser. Slangerne skal monteres uden knæk og med en bøjeradius på mindst 250 mm.
Montering og systemkompatibilitet
Ratpumpen er beregnet til frontmontering på instrumentpanelet og kan monteres foran panelet eller halvt indbygget med en kompatibel X64- eller X57-flange. Dokumenterede flanger er den firkantede X64 med varenr. 45.270.03 og den runde X57 med varenr. 45.280.10. Den maksimale paneltykkelse er 30 mm, og installationen kræver mindst 95 mm fri plads. Påfyldningshullet skal vende opad, så systemet kan fyldes og udluftes korrekt.
Pumpen anvendes i SilverSteer SVS-systemer med balanceret UC130-SVS-cylinder og KIT OB-SVS Kevlar-forstærkede hydraulikslanger. Den må ikke anvendes sammen med ubalancerede cylindre. Den konkrete cylinder-, slange- og motorinstallation skal dimensioneres som et samlet styresystem.
Det samlede aksiale produktmål er 215 mm, og den største kabinetdiameter er Ø115 mm. Den maksimale tilladte rathøjde/-dybde er 152 mm. Pumpens produktvægt er 5 kg, og driftstemperaturområdet for styresystemet er −18 °C til +77 °C.
Installation og vedligeholdelse
De fire panelmøtrikker tilspændes med 10 Nm, ratmøtrikken med 40 Nm og de medfølgende 90° fittings med 17,6 Nm. Ultraflex OL150 anbefales som hydraulikolie. Shell Tellus T15, Shell Tellus T22 og Mobil DTE 11M er angivne alternativer, mens ATF/Dexron II og bremsevæske ikke må anvendes. Efter fyldning og udluftning skal installationen kontrolleres for korrekt bevægelse og lækager, og kontrollen gentages efter 24 timer.
Standardleverancen omfatter ratpumpe, to justerbare 90° slangetilslutninger, fire panelmøtrikker, fire skiver, ratmøtrik, ratskive, not til ratmontering og mærkat til prop. Rat, monteringsflange, hydraulikslanger, cylinder, hydraulikolie samt fylde- og udluftningskit er ikke dokumenteret som inkluderet. Et kompatibelt akseltætningskit til UP39-pumper findes under varenr. 45.291.11.
Vigtige funktionerFrontmonteret hydraulisk ratpumpe
Model UP39F-SVS i SilverSteer SVS-serien
Kapacitet: 39 cm³ pr. ratomdrejning
Syv stempler og kuglelejet stempelbane
Indbygget låse-/kontraventil
Overtryksventil med udløsning ved 105 bar
To justerbare 90° fittings til 3/8" hydraulikslange
Konisk 3/4" rataksel i rustfrit stål
Maksimal ratdiameter: 710 mm
Kan anvendes i enkelt- og dobbeltstationssystemer
Konstrueret i overensstemmelse med EN ISO 10592 og ABYC P21
Fremstillet i Italien
