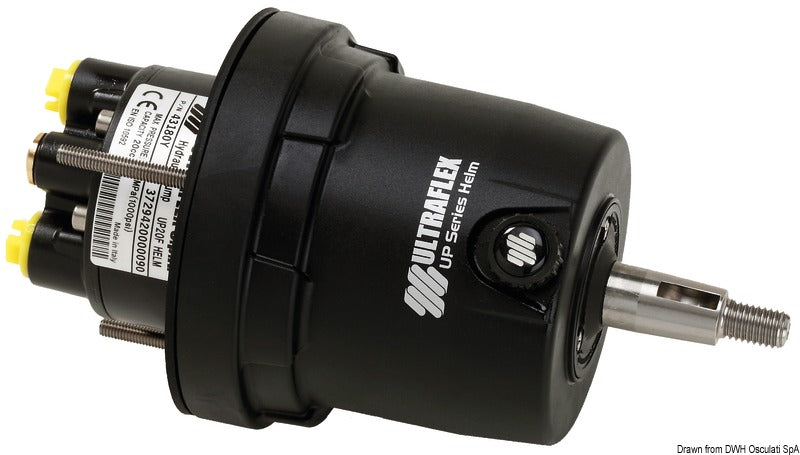

Denne Ultraflex UP20 hydrauliske styrepumpe i model UP20F er en manuel ratpumpe til frontmontering på instrumentpanelet i marine hydrauliske styresystemer. Pumpen har en slagvolumen på 20 cm³ pr. ratomdrejning og arbejder med fem stempler.
Den indbyggede kontraventil låser styringen og modvirker, at kræfter fra motor eller ror føres tilbage til rattet. En integreret overtryksventil er indstillet til 70 bar, hvilket er ventilens grænseværdi og ikke styresystemets normale arbejdstryk. Pumpen kan indgå i både enkelt- og flerstationssystemer.
UP20F har et korrosionsbestandigt komposithus og en konisk 3/4" rataksel i rustfrit stål. Den leveres med justerbare 90°-fittings til 3/8" hydraulikslange. Fittings skal tilspændes med 17,6 Nm, og der må ikke anvendes PTFE-tape eller flydende gevindtætning på samlingerne.

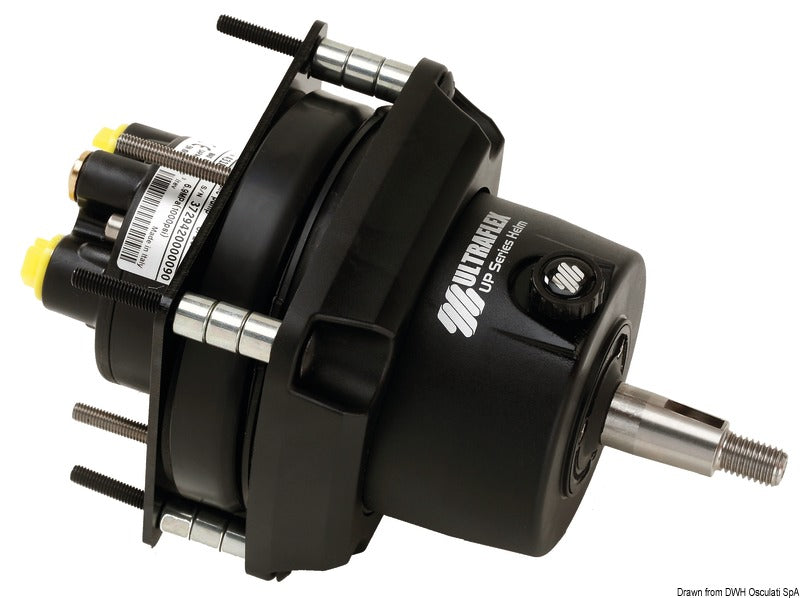

Ved direkte frontmontering må instrumentpanelet være op til 30 mm tykt, og installationen kræver mindst 82 mm fri indbygningsplads. Pumpen er beregnet til rat med en maksimal diameter på 508 mm og en maksimal dybde på 114 mm. Delvist forsænket montering er mulig med X74-flangen, varenr. 45.270.04. For enheder med serienummer 424685 skal flangevalget kontrolleres; her henvises til X64, varenr. 45.270.03, eller X57, varenr. 45.280.10.
Pumpen må anvendes sammen med cylindrene UC95-OBF, UC68-OBS og UC69-I. Den indgår i styresystemer op til 175 HK, men den tilladte motoreffekt afhænger af cylinder, motoropsætning og dimensioneringen af det komplette system. Styresystemet er konstrueret efter EN ISO 10592 og ABYC P21 og er mærket i henhold til EU-direktiv 2013/53/EU.
Der skal anvendes Ultraflex OL150 hydraulikolie. Automatisk gearolie, ATF og bremsevæske må ikke bruges. Låseventil og akseltætning er placeret med henblik på serviceadgang. Producentnummeret er 43180Y, og dokumenterede servicedele omfatter akseltætningskit 42310D, installationskit 42861U og tætnings-/akselkit 45.291.10.
Kompatible cylindre
UC95-OBF
UC68-OBS
UC69-I
Kontrollér altid cylinder, systemdimensionering, serienummer og originalt varenummer inden køb.
Vigtige funktionerFrontmonteret hydraulisk styrepumpe
Slagvolumen: 20 cm³ pr. omdrejning
Fem stempler
Indbygget kontraventil
Integreret overtryksventil indstillet til 70 bar
Justerbare 90°-fittings til 3/8" slange
Konisk 3/4" rataksel i rustfrit stål
Maksimal ratdiameter: 508 mm
Produktvægt: 3,6 kg
