Vertikaler Niveausensor aus AISI 316 mit S3-Gewinde, 240–33 Ω, 60 cm

Mærke: Osculati SKU: 27.170.60

Preis:
Sonderpreis446,00 kr

Beschreibung

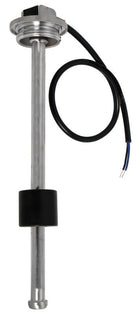

Vertikaler Füllstandsensor aus AISI 316 mit S3-Gewinde zur Messung des Füllstands in Kraftstoff- und Wassertanks. Diese 60-cm-Variante verfügt über einen Widerstandsausgang von 240–33 Ω und ist mit 12/24-V-Systemen kompatibel.

Der Sensor arbeitet mit einem ringförmigen Schwimmer, der sich bei Änderung des Flüssigkeitsstands vertikal um das Sensorrohr bewegt. Die Bewegung wird in einen Widerstandswert umgewandelt, der von einem kompatiblen Tankfüllstandsanzeiger abgelesen werden kann. Die Toleranz des Ausgangs beträgt ±(R × 1,5 % + 1 Ω).

Die Konstruktion besteht aus rostfreiem Edelstahl AISI 316. Der Sensor verfügt über ein Ø12,7 mm Sensorrohr, einen Schwimmer von Ø35 × 32 mm und eine obere Abdeckung mit einem Außendurchmesser von 53,5 mm. Die nominelle Sensorlänge beträgt 600 mm mit einer Toleranz von ±5 mm.

Die Montage erfolgt über ein S3-Gewinde mit BSP 1 1/4″ an einem kompatiblen Tankflansch. Das S3-Montagesystem erfordert eine Tanköffnung von 50 mm/2″. Bei der Installation in einem Tank mit vorhandenem 5-Loch-S5-Flansch kann der Adapter mit der Art.-Nr. 52.746.10 verwendet werden.

Das 460 ±20 mm lange Kabel hat eine schwarze Signalleitung und eine blaue gemeinsame Leitung. Die Funktion des Sensors kann mit einem Multimeter überprüft werden, indem der Widerstand zwischen den beiden Leitungen gemessen wird, während der Schwimmer bewegt wird. Die Schutzart ist IP65 und die Arbeitstemperatur liegt zwischen −40 °C und +85 °C.

Das 240–33 Ω-Signal ist kompatibel mit entsprechenden Instrumenten von Teleflex, Aqua Meter, Vetus, S. Giorgio Sein/Veglia, Beede, Medallion, Datcom und Taiwan-Wena. Das Füllstandsinstrument mit der Art.-Nr. 27.160.00 ist ebenfalls mit dem Widerstandsbereich kompatibel.

Die Sensorfamilie erfüllt die Normen ABYC H-24, USCG 33 CFR 183.590 und ISO 10088 sowie die EMV-Richtlinie 2014/30/EU und die angegebenen EN-Normen.

Wichtige Funktionen

Für Kraftstoff- und Wassertanks
Sensorlänge: 60 cm
Ausgangswiderstand: 240–33 Ω
Kompatibel mit 12/24-V-Systemen
Rostfreier Edelstahl AISI 316
S3/BSP 1 1/4″ Gewindemontage
Kabellänge: 460 ±20 mm
IP65 und −40 °C bis +85 °C
Nennleistung: 125 mW
Maximaler Arbeitsstrom: 300 mA

Wussten Sie?

... dass viele unserer Produkte online bestellt und in unseren Selbstbedienungsläden abgeholt werden können?

Mehr dazu hier: Selbstbedienungsläden

Wussten Sie schon

... dass viele unserer Artikel online bestellt und in unseren Selbstbedienungsshops abgeholt werden können?

Mehr dazu erfahren Sie hier: Selbstbedienungsshops

Alpina Marineudstyr

Fragen zum Produkt?

Schick uns deine Frage. Das Produkt wird automatisch in deiner Nachricht angegeben.

Vertikaler Niveausensor aus AISI 316 mit S3-Gewinde, 240–33 Ω, 60 cm
Vertikaler Niveausensor aus AISI 316 mit S3-Gewinde, 240–33 Ω, 60 cm Art.-Nr. 27.170.60

Beschreibung

Produkt: Vertikal niveausensor i AISI 316 med S3-gevind
Serie: S3
Produkttype: Vertikal niveausensor
Anvendelse: Niveauovervågning i brændstof- og vandtanke
Volt: 12/24 V-kompatibel
Effekt: 125 mW
Ampere: Maks. 300 mA
Længde: 60 cm
Materiale: AISI 316 rustfrit stål
IP-klasse: IP65
Temperatur: −40 °C til +85 °C
Gevind: BSP 1 1/4″
Kabellængde: 460 ±20 mm
Montering: S3-gevindmontering
Standard: ABYC H-24; USCG 33 CFR 183.590; ISO 10088; EN 61326-1:2013; EN 61000-6:2007; EN 61000-6:2007/A1:2011/AC:2012
Certificering: 2014/30/EU
Kompatibilitet: 240–33 Ω-instrumenter fra Teleflex, Aqua Meter, Vetus, S. Giorgio Sein/Veglia, Beede, Medallion, Datcom og Taiwan-Wena; S3/BSP 1 1/4″ tankflange
Udgangsmodstand: 240–33 Ω
Modstandstolerance: ±(R × 1,5 % + 1 Ω)
Flangediameter: 53,5 mm
Sensorrørsdiameter: 12,7 mm
Svømmerdiameter: 35 mm
Svømmerhøjde: 32 mm
Gevindpartiets højde: 11 mm
Længdetolerance: ±5 mm
Ledningsfarver: Sort signal og blå fælles
