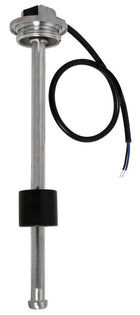

Vertikaler Füllstandsensor aus AISI 316 mit S3-Gewindeflansch, 0–190 Ω, 25 cm

Mærke: Osculati SKU: 27.171.25

Preis:
Sonderpreis249,00 kr

Beschreibung

Dieser vertikale Füllstandssensor aus AISI 316 mit S3-Gewindeflansch ist ein 25 cm langer schwimmerbasierter Tanksensor zur Messung des Füllstands in Kraftstoff- und Wassertanks. Der Sensor hat einen Ausgangswiderstand von 0–190 Ω und kann sowohl in 12-V- als auch in 24-V-Installationen verwendet werden.

Der magnetisch betätigte Schwimmer bewegt sich entlang des Sensorrohrs und ändert den Widerstand schrittweise über das interne Widerstandsnetzwerk des Sensors. Der Widerstand beträgt etwa 0 Ω, wenn sich der Schwimmer ganz unten befindet, und etwa 190 Ω, wenn er ganz oben ist. Die Nennleistung beträgt 125 mW, der maximale Arbeitsstrom liegt bei 300 mA und die Widerstandstoleranz beträgt ±(R × 1,5 % + 1 Ω). Das schwarze Kabel wird für das Signal verwendet, das blaue Kabel ist die gemeinsame Masse.

Der Sensor besteht aus rostfreiem AISI 316-Stahl, verfügt über die Schutzart IP65 und einen Arbeitstemperaturbereich von −40 °C bis +85 °C. Der Flansch-/Oberteil-Durchmesser beträgt Ø53,5 mm, das Sensorrohr misst Ø12,7 mm und der Schwimmer Ø35 × 32 mm. Das angeschlossene Kabel ist 460 ±20 mm lang.

Die Montage erfolgt über den S3-Gewindeanschluss mit BSP 1¼″-Außengewinde. Für die direkte Installation ist ein Tankflansch oder ein Gewindestutzen mit entsprechendem Innengewinde erforderlich. Bei Flanschmontage wird eine zentrale Bohrung von 50 mm/2″ benötigt. Bei Kunststofftanks wird der Flansch mit Dichtung und selbstschneidenden Schrauben befestigt, wofür 4,0–4,2 mm große Bohrlöcher verwendet werden. Bei geeigneten dünnwandigen Metalltanks kann der Flansch festgeschweißt werden.

Die Widerstandskennlinie ist kompatibel mit Drei-Leiter-Instrumenten von Yazaki sowie Instrumenten von Faria Europa, VDO, Uflex und Guardian, sofern das Instrument für den Bereich 0–190 Ω ausgelegt ist. Der Sensor darf ohne geeigneten Wandler nicht direkt an ein Instrument für den Bereich 240–33 Ω angeschlossen werden.

Die Konstruktion erfüllt die Normen ABYC H-24, USCG 33 CFR 183.590 und ISO 10088. Sie unterliegt zudem der Richtlinie 2014/30/EU gemäß den Normen EN 61326-1:2013, EN 61000-6:2007 und EN 61000-6:2007/A1:2011/AC:2012. Für Tanks mit S5-Fünflochflansch kann der S5-auf-S3-Montageflansch mit der Artikelnummer 52.746.10 verwendet werden.

Wichtige Merkmale

25 cm vertikaler Schwimmersensor für Diesel- und Wassertanks
Ausgangswiderstand: 0–190 Ω
Kompatibel mit 12-V- und 24-V-Systemen
Rostfreier Stahl AISI 316
S3-Anschluss mit BSP 1¼″-Außengewinde
Flansch-/Oberteil-Durchmesser: Ø53,5 mm
Kabellänge: 460 ±20 mm
Schutzart: IP65
Arbeitstemperatur: −40 °C bis +85 °C
Erfüllt ABYC H-24, USCG 33 CFR 183.590 und ISO 10088

Wussten Sie?

... dass viele unserer Produkte online bestellt und in unseren Selbstbedienungsläden abgeholt werden können?

Mehr dazu hier: Selbstbedienungsläden

Wussten Sie schon

... dass viele unserer Artikel online bestellt und in unseren Selbstbedienungsshops abgeholt werden können?

Mehr dazu erfahren Sie hier: Selbstbedienungsshops

Alpina Marineudstyr

Fragen zum Produkt?

Schick uns deine Frage. Das Produkt wird automatisch in deiner Nachricht angegeben.

Vertikaler Füllstandsensor aus AISI 316 mit S3-Gewindeflansch, 0–190 Ω, 25 cm
Vertikaler Füllstandsensor aus AISI 316 mit S3-Gewindeflansch, 0–190 Ω, 25 cm Art.-Nr. 27.171.25

Beschreibung

Produkt: Vertikal niveausensor i AISI 316 med S3-gevindflange
Serie: WATER+FUEL S3
Produkttype: Vertikal tankniveausensor
Anvendelse: Niveaumåling i diesel- og vandtanke
Volt: 12/24 V
Effekt: 125 mW
Ampere: Maks. 300 mA
Længde: 25 cm
Vægt: 232 g
Materiale: AISI 316 rustfrit stål
IP-klasse: IP65
Temperatur: −40 °C til +85 °C
Gevind: BSP 1¼″ udvendigt gevind
Kabellængde: 460 ±20 mm
Montering: S3-gevindtilslutning
Standard: ABYC H-24; USCG 33 CFR 183.590; ISO 10088; EN 61326-1:2013; EN 61000-6:2007; EN 61000-6:2007/A1:2011/AC:2012
Certificering: 2014/30/EU
Kompatibilitet: Yazaki-modeller med 3 ledninger, Faria Europa, VDO, Uflex og Guardian til 0–190 Ω
Udgangsmodstand: 0–190 Ω
Modstandstolerance: ±(R × 1,5 % + 1 Ω)
Arbejdsmåde: Magnetisk, flyderaktiveret modstandssensor
Modstandsretning: Ca. 0 Ω med flyderen nederst og ca. 190 Ω med flyderen øverst
Flange-/topdiameter: Ø53,5 mm
Sensorrørsdiameter: Ø12,7 mm
Flyderdiameter: Ø35 mm
Flyderhøjde: 32 mm
Længdetolerance: ±5 mm
Centralt monteringshul: 50 mm/2″
Borediameter til plasttank: 4,0–4,2 mm
Ledningsfarver: Sort signal, blå fælles
Arbejdsmedium: Diesel og vand
