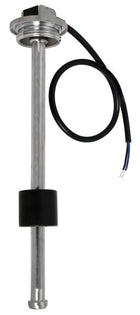

Dieser vertikale Füllstandsensor mit S3-Gewindeflansch aus AISI 316 ist ein 45 cm langer Tankgeber zur Messung des Füllstands in Wasser- und Kraftstofftanks. Der Sensor liefert ein variables Widerstandssignal von 0–190 Ω an ein kompatibles Tankfüllstandsinstrument.
Der Sensor kann sowohl in 12-V- als auch in 24-V-Anlagen eingesetzt werden. Er ist für die vertikale Montage im Tank über einen S3-Gewindeflansch vorgesehen, sodass die Länge des Sensors der Tiefe des Tanks an der Montagestelle entspricht.
Die Konstruktion aus rostfreiem Edelstahl AISI 316 macht den Sensor für die dokumentierten Messmedien Wasser und Kraftstoff geeignet. Die Variante hat eine Sensorlänge von 45 cm und gehört zur WATER+FUEL S3-Serie, bei der die Länge der entscheidende Variantenparameter ist.
Der Signalbereich ist mit entsprechenden 0–190 Ω-Instrumenten kompatibel. Die Serie ist für Instrumente von Yazaki in 3-Leiter-Ausführung sowie für Faria Europa, VDO, Uflex und Guardian dokumentiert. Überprüfen Sie vor der Installation immer die erforderliche Widerstandskennlinie des Instruments.
Bei der Montage an einem Tank, der für einen 5-Loch-S5-Flansch vorbereitet ist, kann der Adapter mit Art.-Nr. 52.746.10 für den Übergang von S5 auf S3 verwendet werden. Bei einer herkömmlichen S3-Gewindemontage ist der Adapter nicht erforderlich.
Die Sensorserie erfüllt die Anforderungen der Richtlinie 2014/30/EU und entspricht den Normen EN 61326-1:2013, EN 61000-6:2007 und EN 61000-6:2007/A1:2011/AC:2012.
Wichtige FunktionenZur Füllstandsüberwachung in Wasser- und Kraftstofftanks
Widerstandssignalbereich: 0–190 Ω
Sensorlänge: 45 cm
Kompatibel mit 12-V- und 24-V-Systemen
Hergestellt aus rostfreiem Edelstahl AISI 316
Vertikale Montage über S3-Gewindeflansch
Kompatibel mit dokumentierten 0–190 Ω-Tankinstrumenten
Übereinstimmung mit der Richtlinie 2014/30/EU
